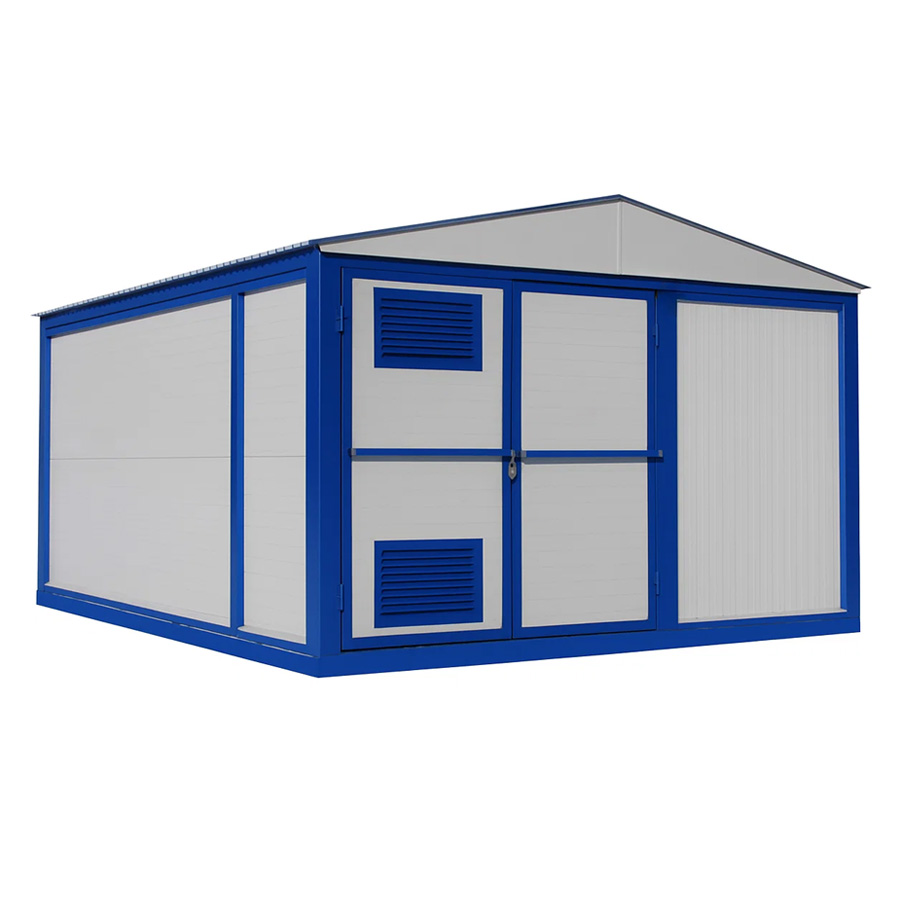

Трансформаторная сэндвич подстанция утепленная КТПБ 250-400 в Москве
Чтобы купить Трансформаторная сэндвич подстанция утепленная КТПБ 250-400 в Москве, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня
Заполнить опросный лист>Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы
более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.
Доставка продукции
Трансформаторная сэндвич подстанция утепленная КТПБ 250-400 можно доставить манипулятором в Москве. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.Назначение
Трансформаторные подстанции **БКТП-Т** используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты. Они предназначены для **обеспечения надежного электроснабжения объектов** в **наружных установках**.
Применение
БКТП **в утеплённой оболочке** состоит из современных теплоизолированных панелей типа «Сэндвич» с использованием утеплителя. Это могут быть как **однотрансформаторные БКТП**, так и **двухтрансформаторные подстанции 2 БКТП**. Подстанции **утепленные БКТП** с панелями типа «Сэндвич» в основном используются **в условиях холодного климата и крайнего севера**. Цена подстанции БКТП и 2 БКТП как правило **выше стандартного исполнения подстанции КТП и 2 КТП из металла**, но **обеспечивает надежную и бесперебойную работу оборудования**. Трансформаторные подстанции БКТП применяются в наружных установках. Предназначены для **электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов** в **радиальных схемах распределительных сетей**.
Технические характеристики
Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от **63 кВА до 1000 кВА**.
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 63-1000 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | Кабельный, воздушный |
| Исполнение по выводу НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H) | 2760 х 2100 х 2400 |
| КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H (Н1) | 1900 х 2100 х 2400 (4000) |
| Масса не более, кг | 4000 |
Электрическая схема и перечень аппаратуры
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) / Разъединитель РВЗ-10(6) кВ | 1 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 3 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 3 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 3 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 1 |
| 6 | QF1-QF2 | Автоматический выключатель 16 А | 3 |
| 7 | QF1-QF3 | Автоматический выключатель 10 А | 3 |
| 8 | TA1-TA3 | Трансформатор тока | 3 |
| 9 | SA1-SA4 | Переключатель 380В/16А | 2 |
| 10 | SA2-SA3 | Выключатель 380В/10А | 2 |
| 11 | PI, PR | Счетчик электрической энергии | 1 |
| 12 | EK | Резистор подогрева | 2 |
| 13 | BL, KL | Фотореле | 1 |
| 14 | KM | Пускатель магнитный ПМ | 1 |
| 15 | HL | Патрон потолочный Е27 | 1 |
| 16 | V | Вольтметр 0-500В | 1 |
| 17 | XS | Розетка штепсельная 36В | 1 |
| 18 | TV | Трансформатор понижающий 220/36В | 1 |
| 19 | QF1-QFn | Выключатель автоматический (или рубильник с предохранителями) | 10 (5) |
| 20 | T | Силовой трансформатор** | 1 |
* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.
** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
