Описание

Для приема и распределения электроэнергии по потребителям используются КРУ – комплектные распределительные устройства. Это приборы из нескольких типовых унифицированных модулей (блоков, ячеек) с аппаратурой главной цепи, приборами защиты измерения, управления процессом распределения электроэнергии и т.д.

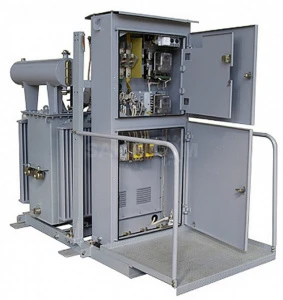

Комплектные распределительные устройства относятся к такой категории электротехнического оборудования, как вводно-распределительные устройства. Одним из таких устройств и является комплектно-трансформаторная подстанция (КТП). Это один из базовых элементов системы энергопотребления, используемый для приема, преобразования и распределения электрической энергии на большие расстояния с минимальными потерями в токопроводниках.

Основное назначение таких подстанций – это электроснабжение небольших потребителей, например, это объекты промышленного, коммунального и сельскохозяйственного назначения.

Комплектная трансформаторная подстанция состоит из следующих модулей

• Силовой трансформатор (их может быть несколько)
• Распределительные устройства
• Релейная защита и автоматика
• Элементы управления
• Вспомогательные модули

Основные типы КТП

• Киосковые
• Мачтовые
• Шкафные
• Столбовые
• Передвижные
• Внутрицеховые

Тип исполнения

1. В бетонном корпусе
2. В сэндвич-панелях
3. В металлическом корпусе

Тип обслуживания

С коридором и без – последние, будучи небольшими по размеру подстанциями, обычно, являются более бюджетным решением и ориентированы на небольших потребителей.

Тип РУВН

Тупиковые и проходные. Если с помощью проходной КТП возможно запитать энергопотребителя к двум линиям на стороне высокого напряжения, то тупиковые могут подключить его только к одной линии на такой стороне.

Назначение

Повышающие и понижающие. Здесь классификация КТП аналогична видам трансформаторов. То есть, понижающие подстанции позволяют получить низкое напряжение из высоковольтных линий электропитания, а повышающие – с точностью до наоборот, высокое первичное в более низкое вторичное.

Величина (или масштаб)

С учетом назначения и уровня первичного и вторичного напряжений понижающие КТП имеют «подклассификацию»:

• Районные – забирают электроэнергию от высоковольтных ЛЭП с последующей её передачей на основные понижающие подстанции
• Основные понижающие – забирают от районных, понижают до 35, 10 или 6 кВ, после чего посылают электроэнергию уже на цеховые точки
• местные (цеховые) – забирают от основных, понижают до минимума в 690, 400 или 230 В и раздают конечным потребителям.

Отметим также, что существует разделение на оборудование внутренней и внешней установки. В первом случае речь идет о КТП, которые располагаются внутри помещения, например, производственного цеха. КТП наружной установки используются повсеместно для организации систем энергоснабжения разного целевого использования.
