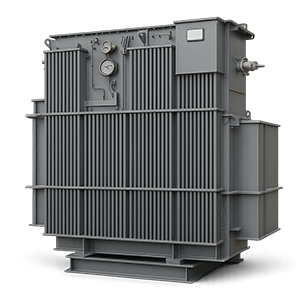

Трансформатор ТМЗ 1600/10(6)/0,4 кВ в Челябинске

ТМЗ 1600/10(6)/0,4 кВ — силовой масляный трансформатор номинальной мощностью 1600 кВА, предназначенный для преобразования электрической энергии с напряжения 10 или 6 кВ до уровня 0,4 кВ. Оборудование может использоваться в составе систем электроснабжения промышленных, производственных, металлургических, машиностроительных, складских и инфраструктурных объектов.

Для Челябинска и Челябинской области трансформаторы данного класса особенно актуальны для предприятий с высокой долей двигательной и технологической нагрузки. На стороне 0,4 кВ могут подключаться станочное оборудование, насосы, компрессоры, вентиляционные установки, подъемные механизмы, технологические линии и вспомогательные инженерные системы.

При подборе ТМЗ 1600 кВА необходимо учитывать не только номинальную мощность. Важно заранее определить фактическую расчетную нагрузку, коэффициенты спроса и одновременности, пусковые токи электродвигателей, параметры питающей сети 6 или 10 кВ, токи короткого замыкания, структуру РУНН и условия эксплуатации оборудования.

Для Челябинска дополнительное значение имеет характер промышленной среды. На металлургических, машиностроительных и металлообрабатывающих объектах могут присутствовать значительная запыленность, продолжительный режим работы оборудования, частые пуски двигателей и высокая плотность электрической нагрузки.

Другие варианты оборудования представлены в разделе масляные силовые трансформаторы УЗЭУ. Для комплексного построения энергоузла также можно подобрать комплектные трансформаторные подстанции.

Основные параметры ТМЗ 1600/10(6)/0,4 кВ

При подборе трансформатора согласовываются основные электрические и конструктивные параметры.

Ключевые исходные данные:

• тип — силовой масляный трансформатор ТМЗ;
• номинальная мощность — 1600 кВА;
• напряжение ВН — 10 или 6 кВ;
• напряжение НН — 0,4 кВ;
• схема и группа соединения — по проекту;
• исполнение вводов и выводов — по техническому заданию;
• способ регулирования напряжения — по проекту;
• климатическое исполнение — по условиям эксплуатации;
• дополнительная комплектация — по требованиям объекта.

Окончательное исполнение определяется проектной документацией и параметрами конкретного энергоузла.

Технические характеристики трансформаторов ТМЗ

ТМЗ 1600 для объектов Челябинска и Челябинской области

Трансформатор может использоваться на объектах, где требуется преобразование напряжения 6 или 10 кВ до уровня 0,4 кВ при значительной расчетной мощности.

Основные направления применения:

• металлургические предприятия;
• машиностроительные производства;
• металлообрабатывающие предприятия;
• ремонтные базы;
• производственные площадки;
• насосные станции;
• компрессорные объекты;
• складские комплексы;
• инженерная инфраструктура;
• энергетические объекты.

Конкретное применение определяется электрической схемой и расчетной нагрузкой.

ТМЗ 1600 для металлургических предприятий

Для Челябинска одно из наиболее характерных направлений применения мощных трансформаторов — металлургические и связанные с ними производственные площадки.

На таких объектах электрическую нагрузку могут формировать:

• технологические электроприводы;
• насосы;
• компрессоры;
• вентиляционные установки;
• крановое оборудование;
• ремонтные участки;
• вспомогательные системы.

Часть оборудования может работать практически непрерывно, поэтому при подборе трансформатора важно учитывать длительную загрузку.

Машиностроительные предприятия

На машиностроительном объекте структура нагрузки может быть достаточно сложной.

Одновременно могут эксплуатироваться станочный парк, сварочное оборудование, компрессоры, насосы, вентиляция, испытательные стенды и подъемные механизмы.

Поэтому мощность 1600 кВА должна подтверждаться расчетом, основанным на фактическом технологическом процессе.

Металлообрабатывающие производства

Для металлообрабатывающих предприятий характерна комбинация станочной, сварочной и двигательной нагрузки.

При расчете необходимо учитывать не только суммарную установленную мощность, но и реальную одновременность работы оборудования.

Наиболее существенное влияние на сеть могут оказывать:

• мощные станки;
• сварочные установки;
• компрессоры;
• насосы;
• крановые механизмы.

Мощность 1600 кВА

Номинальная мощность 1600 кВА должна выбираться по расчетной нагрузке.

При проектировании учитываются:

• установленная мощность потребителей;
• коэффициенты спроса;
• коэффициенты одновременности;
• пусковые токи;
• продолжительность работы;
• максимальный режим;
• перспектива развития объекта.

Слишком большой запас мощности не всегда экономически рационален, а недостаточная мощность может приводить к перегрузке трансформатора.

Сеть 10 кВ

Для объектов Челябинска распространенным вариантом может быть питание трансформатора от сети 10 кВ.

При этом необходимо определить:

• фактическое напряжение сети;
• параметры питающей линии;
• расчетный ток;
• ток короткого замыкания;
• тип коммутационной аппаратуры;
• систему защиты.

Окончательная схема подключения должна соответствовать проекту.

Сеть 6 кВ

На отдельных промышленных объектах может использоваться сеть 6 кВ.

В этом случае исполнение трансформатора должно соответствовать фактическому классу напряжения питающей системы.

При реконструкции особенно важно заранее проверить параметры действующей сети и существующей высоковольтной аппаратуры.

Сторона 0,4 кВ

После преобразования электроэнергия поступает в сеть 0,4 кВ.

При мощности 1600 кВА рабочий ток на низковольтной стороне является значительным, поэтому требуется корректный подбор:

• сборных шин;
• вводной аппаратуры;
• отходящих линий;
• кабелей;
• защитных устройств.

Все элементы низковольтной сети должны соответствовать фактическим расчетным токам.

РУНН для ТМЗ 1600

РУНН должно формироваться по структуре потребителей конкретного объекта.

Определяются:

• количество отходящих линий;
• расчетные токи;
• тип вводной аппаратуры;
• параметры шин;
• защитные устройства;
• кабельные присоединения.

При реконструкции существующего энергоузла необходимо проверить, соответствует ли действующее РУНН мощности 1600 кВА.

Электродвигательная нагрузка

Для промышленных предприятий Челябинска характерна высокая доля электродвигателей.

При расчете учитываются:

• номинальная мощность двигателя;
• пусковой ток;
• способ запуска;
• длительность разгона;
• количество одновременно включаемых механизмов.

Крупные двигатели могут существенно влиять на напряжение сети в момент запуска.

Насосное оборудование

На металлургических, промышленных и коммунальных объектах значительную нагрузку могут формировать насосные агрегаты.

При расчете учитываются число рабочих и резервных насосов, мощность электродвигателей, способ запуска и продолжительность работы.

Если несколько насосов могут включаться одновременно, этот режим необходимо рассматривать отдельно.

Компрессорные установки

Компрессоры относятся к потребителям, способным формировать высокую кратковременную нагрузку.

Для корректного расчета важно определить:

• мощность двигателя;
• количество агрегатов;
• последовательность запуска;
• продолжительность разгона;
• фактический рабочий режим.

При наличии нескольких крупных компрессоров целесообразно учитывать очередность их включения.

Крановое оборудование

Для металлургических и машиностроительных предприятий характерно применение мостовых и других грузоподъемных механизмов.

Такая нагрузка отличается:

• частыми пусками;
• повторно-кратковременным режимом;
• изменением направления вращения;
• резкими изменениями потребляемой мощности.

Это необходимо учитывать при расчете трансформатора и низковольтной сети.

Сварочная нагрузка

При большом количестве сварочных установок нагрузка может иметь выраженный переменный характер.

При расчете необходимо учитывать количество постов, мощность оборудования, продолжительность работы и коэффициент одновременности.

Для крупных ремонтных и машиностроительных предприятий сварочная нагрузка может заметно влиять на общий режим сети.

Продолжительная нагрузка

На промышленных объектах часть оборудования работает длительное время.

К таким потребителям могут относиться:

• насосы;
• компрессоры;
• вентиляция;
• технологические линии;
• системы охлаждения;
• инженерное оборудование.

Продолжительная нагрузка определяет фактический тепловой режим трансформатора.

Пиковые нагрузки

Кратковременные пики могут возникать при запуске крупных двигателей, включении производственной линии или работе нескольких мощных механизмов одновременно.

Даже если такой режим длится непродолжительное время, он может влиять на падение напряжения, работу защит и общую устойчивость сети.

Расчет коэффициента загрузки

Для ТМЗ 1600 важно определить не только максимальную нагрузку, но и реальный коэффициент загрузки.

При расчете учитываются обычный режим, максимальная нагрузка, продолжительность пиков и перспективное развитие предприятия.

Это позволяет подобрать оборудование без необоснованного завышения мощности.

Потери электроэнергии

При эксплуатации трансформатора учитываются потери холостого хода и нагрузочные потери.

Для объектов с круглосуточным режимом работы эти параметры могут существенно влиять на эксплуатационные затраты.

Фактические значения определяются техническими характеристиками конкретного исполнения.

Токи короткого замыкания

При проектировании энергоузла необходимо определить токи короткого замыкания на стороне ВН и НН.

По результатам расчета проверяются:

• высоковольтная аппаратура;
• вводной выключатель;
• сборные шины;
• кабельные линии;
• отходящие автоматы;
• защитные устройства.

При замене существующего трансформатора на более мощный расчет необходимо выполнить повторно.

Напряжение короткого замыкания

На величину тока КЗ со стороны 0,4 кВ влияет напряжение короткого замыкания конкретного трансформатора.

Поэтому окончательный выбор РУНН и защитной аппаратуры выполняется с учетом паспортных данных выбранного ТМЗ 1600.

Защита трансформатора

Система защиты определяется проектной схемой и характеристиками сети.

Она должна обеспечивать своевременное реагирование на аварийные и ненормальные режимы.

Конкретный состав защиты зависит от:

• параметров сети;
• способа подключения;
• высоковольтной аппаратуры;
• требований объекта.

Селективность защит

При повреждении отдельного участка желательно отключать только аварийную часть системы.

Для этого характеристики защит трансформатора, вводного аппарата и отходящих линий необходимо согласовать между собой.

Селективность должна подтверждаться расчетом.

Новый объект

При строительстве нового энергоузла ТМЗ 1600 желательно подбирать одновременно с проектированием всей системы.

Заранее определяются:

• расположение трансформатора;
• схема подключения 6 или 10 кВ;
• положение РУНН;
• кабельные трассы;
• фундамент;
• система заземления;
• подъезд монтажной техники.

Такой подход уменьшает риск последующих изменений проекта.

Реконструкция действующего энергоузла

Если трансформатор устанавливается на действующем объекте, необходимо предварительно проверить существующую электрическую систему.

В том числе оцениваются:

• высоковольтное присоединение;
• действующий трансформатор;
• РУНН;
• сборные шины;
• кабельные линии;
• защитная аппаратура;
• фундамент.

Архивные данные желательно сопоставлять с фактическим состоянием объекта.

Замена существующего трансформатора

Для подготовки нового оборудования желательно предоставить актуальную однолинейную схему и параметры существующего трансформатора.

Дополнительно полезны:

• фотографии присоединений;
• размеры площадки;
• данные по высоковольтным вводам;
• параметры подключения 0,4 кВ;
• сведения о фундаменте.

Это позволяет адаптировать новое оборудование к существующей инфраструктуре.

Увеличение мощности

Если ТМЗ 1600 устанавливается вместо трансформатора меньшей мощности, необходимо проверить всю электрическую систему.

Может потребоваться модернизация:

• высоковольтного присоединения;
• РУНН;
• сборных шин;
• кабельных линий;
• вводной аппаратуры;
• защитных устройств.

Установка более мощного трансформатора не означает автоматического увеличения допустимой мощности всего объекта.

Схема и группа соединения

Схема и группа соединения определяются проектом.

При реконструкции особенно важно обеспечить электрическую совместимость нового трансформатора с действующей системой.

Этот параметр необходимо согласовать до запуска оборудования в производство.

Регулирование напряжения

Требования к регулированию зависят от параметров сети и допустимого напряжения на стороне 0,4 кВ.

До изготовления необходимо определить требуемый диапазон регулирования и конкретное конструктивное исполнение.

Высоковольтные вводы

Исполнение стороны 6 или 10 кВ выбирается по схеме подключения объекта.

Учитываются:

• расположение оборудования;
• тип присоединения;
• конструкция вводов;
• монтажные расстояния;
• компоновка площадки.

Для реконструируемого объекта параметры желательно согласовывать по фактическим размерам.

Низковольтные выводы

На стороне 0,4 кВ необходимо заранее определить способ подключения трансформатора к распределительному устройству.

При этом учитываются значительный рабочий ток, расположение РУНН и доступное пространство для монтажа.

Климатические условия Челябинска

Исполнение трансформатора необходимо выбирать по расчетным условиям конкретной площадки в Челябинске или Челябинской области.

При наружной установке учитываются температурный диапазон, снеговые и ветровые воздействия, условия охлаждения и характер производственной среды.

Точные параметры должны быть определены проектом.

Работа в зимний период

При эксплуатации на открытой площадке необходимо учитывать допустимые температурные условия работы трансформатора и его вспомогательных элементов.

Особое внимание уделяется характеристикам трансформаторного масла, вводов и контрольных устройств.

Допустимые режимы определяются документацией конкретного исполнения.

Работа при высокой нагрузке

Даже при низкой наружной температуре трансформатор выделяет значительное количество тепла.

Если оборудование работает с высокой продолжительной загрузкой, необходимо обеспечивать предусмотренные конструкцией условия охлаждения.

Нарушение теплоотвода может отрицательно влиять на ресурс оборудования.

Масляная система

Трансформаторное масло выполняет функции электрической изоляции и охлаждения активной части.

Его состояние необходимо контролировать в течение всего срока эксплуатации оборудования.

Регламент и периодичность проверок определяются технической документацией.

Производственная пыль

Для металлургических и металлообрабатывающих объектов Челябинска может быть характерна повышенная запыленность.

В таких условиях особое значение имеет регулярный осмотр оборудования, очистка поверхностей и контроль состояния изоляции и контактных соединений.

Фактическая периодичность обслуживания определяется условиями конкретной площадки.

Размещение трансформатора

Место установки необходимо выбирать с учетом электрической схемы и возможности последующего обслуживания.

Следует предусмотреть:

• удобный высоковольтный ввод;
• рациональное подключение 0,4 кВ;
• подъезд транспорта;
• место работы крана;
• безопасные проходы;
• доступ для ремонта.

Для действующих промышленных площадок эти факторы могут существенно ограничивать компоновку.

Габариты ТМЗ 1600

Фактические размеры трансформатора зависят от конкретного конструктивного исполнения.

На габариты могут влиять:

• конструкция бака;
• высоковольтные вводы;
• низковольтные выводы;
• система охлаждения;
• дополнительная комплектация.

Для строительной части необходимо использовать фактические данные поставляемого оборудования.

Масса трансформатора

Масса также зависит от конкретного исполнения.

Она необходима для:

• расчета фундамента;
• выбора транспорта;
• подбора грузоподъемной техники;
• разработки схемы разгрузки и монтажа.

Точные данные указываются в документации на конкретный трансформатор.

Фундамент

Основание должно соответствовать габаритам и массе оборудования.

До поставки желательно согласовать положение трансформатора, отметки установки, кабельные подходы, заземление и доступ монтажной техники.

При замене существующего оборудования дополнительно проверяется возможность использования действующего фундамента.

Доставка ТМЗ 1600 в Челябинск

Перед поставкой необходимо определить транспортную схему.

Учитываются:

• габариты;
• масса;
• маршрут;
• подъезд к объекту;
• внутренние проезды;
• место разгрузки;
• возможность установки крана.

Для действующих промышленных предприятий внутренний маршрут особенно важно согласовать заранее.

Разгрузка трансформатора

Площадка должна позволять безопасно выполнить разгрузку оборудования.

Необходимо заранее определить требуемую грузоподъемность крана, его положение и последовательность перемещения трансформатора к месту установки.

Если свободное пространство ограничено, монтажную схему желательно разработать до поставки.

Подготовка площадки

К моменту поставки желательно подготовить:

• фундамент;
• подъездные пути;
• место разгрузки;
• высоковольтное подключение;
• низковольтное присоединение;
• систему заземления;
• зоны обслуживания.

Готовность площадки позволяет сократить общий срок монтажа.

Монтаж ТМЗ 1600

После установки трансформатора в проектное положение выполняются электрические соединения.

В состав работ могут входить подключение стороны 6 или 10 кВ, соединение с РУНН 0,4 кВ, подключение заземления и вспомогательных цепей.

Конкретный состав определяется проектом и конструкцией оборудования.

Проверки перед вводом

До подачи рабочего напряжения необходимо выполнить предусмотренный комплекс проверок и испытаний.

Контролируются состояние трансформатора после транспортировки, электрические соединения, изоляция, заземление, высоковольтная и низковольтная части, а также работа защитных устройств.

Техническое обслуживание

При размещении оборудования необходимо обеспечить возможность регулярного осмотра и ремонта.

Во время эксплуатации контролируются:

• вводы;
• контактные соединения;
• трансформаторное масло;
• заземление;
• защитные устройства;
• общее состояние оборудования.

Для промышленных площадок с повышенной запыленностью интервалы обслуживания могут зависеть от фактических условий эксплуатации.

Перспективное развитие объекта

Если предприятие планирует модернизацию или увеличение производства, будущую нагрузку желательно учитывать еще при выборе трансформатора.

В перспективе могут подключаться дополнительные станки, насосы, компрессоры, производственные линии и другое оборудование.

Резерв мощности должен быть технически обоснован расчетом.

Какие данные нужны для подбора ТМЗ 1600/10(6)/0,4

Для подготовки технического решения желательно предоставить:

• требуемую мощность;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — 0,4 кВ;
• технические условия;
• актуальную однолинейную схему;
• расчетную нагрузку;
• характеристики питающей сети;
• ток короткого замыкания;
• сведения о крупных электродвигателях;
• схему и группу соединения;
• требования к регулированию;
• исполнение вводов и выводов;
• место установки;
• климатические условия;
• транспортные ограничения;
• дополнительную комплектацию.

Для реконструируемого объекта дополнительно желательно предоставить фотографии действующего трансформатора и существующих присоединений.

Цена ТМЗ 1600/10(6)/0,4 в Челябинске

Стоимость трансформатора ТМЗ 1600/10(6)/0,4 кВ рассчитывается индивидуально.

На цену влияют напряжение ВН, конструктивное исполнение, схема и группа соединения, конструкция вводов и выводов, регулирование напряжения, дополнительная комплектация и климатическое исполнение.

Для точного расчета необходимо предоставить технические условия, однолинейную схему или техническое задание.

Купить ТМЗ 1600/10(6)/0,4 в Челябинске

УЗЭУ осуществляет производство и поставку трансформаторов ТМЗ 1600/10(6)/0,4 кВ в Челябинск и по Челябинской области для металлургических, машиностроительных, металлообрабатывающих, производственных, ремонтных и инфраструктурных объектов.

Техническое исполнение оборудования определяется с учетом мощности 1600 кВА, напряжения 6 или 10 кВ, выходного напряжения 0,4 кВ, фактической расчетной нагрузки, характера электродвигательных потребителей, токов короткого замыкания, схемы присоединения и условий эксплуатации.

Для подготовки технического и коммерческого предложения рекомендуется предоставить актуальную однолинейную схему, технические условия, расчетную нагрузку и требования к исполнению ТМЗ 1600/10(6)/0,4 кВ.
