Трансформаторные железнодорожные подстанции МТПЖ. КТПЖ 630
Чтобы купить Трансформаторные железнодорожные подстанции МТПЖ. КТПЖ 630 в Екатеринбурге, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня
Заполнить опросный лист>Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы
более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.
Доставка продукции
Трансформаторные железнодорожные подстанции МТПЖ. КТПЖ 630 можно доставить манипулятором в Екатеринбурге. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.Основные характеристики
Наименование | Значение |
---|---|
Конструктивное исполнение | Железнодорожная |
Условное обозначение | КТПЖ |
Электрическая схема на стороне ВН | Тупиковая |
Способ установки | Стационарная |
Число трансформаторов | Однотрансформаторная |
Выполнение высоковольтного ввода | Воздушный |
Выполнение выводов отходящих линий на стороне НН | Воздушный, кабельный |
Выполнение нейтрали трансформатора на стороне НН | Глухозаземленная |
Uвн/Uнн, В | 27,5/0,4 |
Мощность силового трансформатора, кВА | 25-630 кВА |
Назначение и область применения
Комплектные трансформаторные подстанции железнодорожные КТПЖ используются для приёма, преобразования электрической энергии трехфазных сетей переменного тока, с частотой 50 Гц и напряжением 27,5 кВ, в величину 0,4 кВ, и её распределение между нетяговыми потребителями, к которым относятся разъезды, переезды, остановочные пункты, используемые на железнодорожных путях.
В зависимости от расположения оборудования, МТПЖ могут исполняться в 2-х вариантах:
- I вариант — вся аппаратура на одной опоре ВЛ;
- II вариант — вся аппаратура (кроме разъединителя) на одной опоре,
- разъединитель — на ближайшей опоре ВЛ (отдельно).
Структура условного обозначения
КТПЖ — Х1 / 27,5 / 0,4 У1
- К — комплектная;
- Т — трансформаторная;
- П — подстанция;
- Ж — для электроснабжения объектов железнодорожной дороги;
- Х1 — мощность силового трансформатора, кВА;
- 27,5 — номинальное напряжение на стороне ВН, кВ;
- 0,4 — номинальное напряжение на стороне НН, кВ;
- У1 — климатическое исполнение и категория размещения по ГОСТ 15150 — 69.
Пример записи: КТПЖ- 630 / 27,5 / 0,4 У1
Условия эксплуатации
Нормальная работа подстанции обеспечивается при:
- высота над уровнем моря не более 1000 м;
- температура окружающего воздуха от -45°С до +40°С;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТПЖ в недопустимых пределах.
Подстанция КТПЖ не предназначена для ввода питания со стороны низшего напряжения.
- Степень защиты РУНН IР23 по ГОСТ 14254 — 80.
- Требования безопасности по ГОСТ 12.2.007.0 — 75 и ГОСТ 12.2.007.4 — 75.
- Подстанция КТПЖ соответствует ТУ РБ-05544590.012 — 96.
Конструктивное исполнение

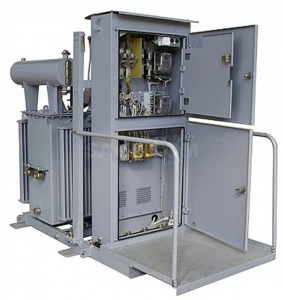

Железнодорожная подстанция КТПЖ представляет собой металлоконструкцию, на раме которой установлены силовой трансформатор и шкаф распредустройства низшего напряжения – РУНН. В верхней части металлоконструкции устанавливаются высоковольтные предохранители и ограничители перенапряжения. Конструкция КТПЖ предусматривает её установку на железобетонных стойках.
Подстанция КТПЖ подключается к контактной сети 27,5 кВ посредством разъединителя, который устанавливается на опоре контактной сети. Выводы отходящих линий на стороне НН — кабельные, ввод на стороне ВН — воздушный. РУНН закрывается дверью с самозапирающимися замками. Для закрепления в открытом положении на двери имеется фиксатор. В ручках-прижимах имеются отверстия, позволяющие запирать дверь навесными замками. Для безопасности обслуживания аппаратуры провода и ошиновка РУНН защищены панелями, которые крепятся на петлях.
При использовании проводов 27,5 кВ в качестве волноводных для поездной радиосвязи установлены согласующие контуры. Заземление опор контактной сети осуществляется через промежуток искровой. Учет активной и реактивной энергии на вводе 0,4 кВ осуществляется счетчиком типа ПСЧ или Меркурий. Для местного обогрева счетчиков с целью обеспечения надежной работы при температуре ниже 0°С служат резисторы, включаемые переключателем. Освещение шкафа РУНН осуществляется лампой, включаемой переключателем. Защита от перегрузки и коротких замыканий отходящих линий 0,4 кВ осуществляется автоматическими выключателями.
КТПЖ имеет следующие виды защит:
- на стороне ВН: от атмосферных и коммутационных перенапряжений;
- от межфазных коротких замыканий;
- на стороне НН: от перегрузки и коротких замыканий линий 0,4 кВ;
- от коротких замыканий цепей внутреннего освещения КТПЖ.
- для защиты силового трансформатора ТМЖ от межфазных коротких замыканий установлены высоковольтные предохранители.
В подстанции КТПЖ имеются следующие виды блокировок:
- включение главных ножей разъединителя при включенных заземляющих ножах;
- включение заземляющих ножей разъединителя при включенных главных ножах;
- отключение рубильника под нагрузкой;
- отключение разъединителя под нагрузкой;
- доступ к высоковольтной части КТПЖ при отключенных заземляющих ножах разъединителя.
