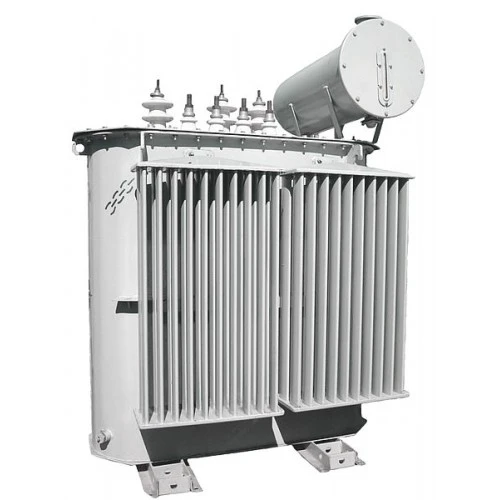

Трансформатор ТМ 1250/10(6)/0.4

Трансформатор ТМ 1250/10(6)/0.4

от 1 138 500 руб.

Чтобы купить Трансформатор ТМ 1250/10(6)/0.4 в Екатеринбурге, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Доставка продукции

Трансформатор ТМ 1250/10(6)/0.4 можно доставить манипулятором в Екатеринбурге. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.

Назначение трансформатора ТМ 1250

Трехфазный двухобмоточный трансформатор с естественной циркуляцией масла и встроенным устройством ПБВ предназначен для преобразования электрической энергии. Может быть использован в качестве понижающего либо повышающего трансформатора на подстанциях промышленного, сельского и общего назначения.

Изменение нагрузки электроприемников влечет за собой потерю напряжения в электрической сети. В ситуациях, когда изменение напряжения выходит за допустимые пределы, выполняют регулировку напряжения.

Конструктивные особенности трансформаторов ТМ позволяют использовать это оборудование исключительно в условиях умеренной и умеренно-холодной климатической зоны.

Номинальные напряжения:

  • Высшее – (6, 10 кВ)±2х2,5% кВ;
  • Низшее − 0,4; 0,69; 3,15; 6,3; 10,5 кВ.

Допустимые параметры окружающей среды для эксплуатации силовых трансформаторов ТМ 1250

Данный тип трансформаторов сконструирован для работы при температурах окружающего воздуха в пределах от +40С до -60С. Максимально допустимая высота размещения над уровнем моря не может превышать 1000 м.

Бак трансформатора наполнен горючим трансформаторным маслом, из-за чего не допускается эксплуатация оборудования в условиях концентрации взрывоопасных сред, наличия токопроводящей пыли и химически агрессивных газов, способных привести к нарушению целостности изоляции обмоток и повреждению бака. Это оборудование не может использоваться в сейсмически активных местностях, где есть риск тряски и вибрации.

Конструкция трансформатора типа ТМ 1250

Трансформатор имеет активную часть, состоящую из наполненного маслом бака, крышки с смонтированными на ней вводами ВН и НН, расширительного бака, воздухоосушителя. Для оборудования с объемом масла от 1000 кг устанавливаются термосифонные фильтры.

Ярмо трансформатора собирается из стали специального назначения. Обмотки высшего напряжения снабжены регулировочными отводами, витки которых встроены в ее последних слоях. В трансформаторах данной конструкции применяется блочный способ намотки обмоток, при котором обмотка ВН наматывается непосредственно на обмотку НН. Обмотки выполняются из алюминия и меди и запрессовываются посредством ярмовых балок. Ярмо с обмотками жестко закреплено в верхней части бака.

Трансформаторный бак представляет собой металлическую емкость прямоугольной или овальной формы. В его верхней части приварены крюки, при помощи которых трансформатор перемещается при погрузке и привод переключателя. Нижняя часть бака имеет закрытое пробкой отверстие для слива масла и заземляющую пластину. Крепление трансформатора осуществляется через отверстия в приваренных ко дну бака опорах.

Бак способен выдержать давление в пределах 35кПА. Для того чтобы избежать протекания трансформаторного масла разъемные части снабжены уплотнителями, выполненными из материала, устойчивого к воздействию трансформаторного масла. Срок службы трансформатора не менее 30 лет.

Отличительные особенности

При изменениях температуры окружающей среды объем масла в трансформаторе изменяется. Для компенсации объема предназначен расширительный бак, установленный на крышке трансформатора. При повышении температуры лишнее масло вытесняется в бак расширителя. При снижении температуры масло возвращается обратно в бак.

Технические характеристики

Номинальная мощность трансформаторов, кВА Потери холостого хода Потери короткого замыкания Ток холостого хода, % Ток короткого замыкания, %
ТМ-25 120 600 3,2 4,5
ТМ-40 160 880 3 4,5
ТМ-63 230 1200 2,8 4,5
ТМ-100 320 1970 2,6 4,5
ТМ-160 460 2650 2,4 4,7
ТМ-250 650 3100 2,3 4,5
ТМ-400 830 5500 2,1 4,5
ТМ-630 1050 7600 2 5,5
ТМ-1000 1550 10200 1,8 5,5
ТМ-1250 1950 13000 1,5 5,5
ТМ-1600 2050 16000 1,3 5,5

Габаритно-весовые характеристики

Тип трансформатора Габаритные размеры, мм (Длина*Ширина*Высота) Масса, кг
ТМ-25 800 х 430 х 970 320
ТМ-40 840 х 450 х 1075 430
ТМ-63 1045 х 500 х 1375 510
ТМ-100 1090 х 770 х 1560 760
ТМ-160 1150 х 820 х 1580 985
ТМ-250 1560 х 930 х 1670 1500
ТМ-400 1750 х 1050 х 1780 1890
ТМ-630 1930 х 1180 х 1910 2105
ТМ-1000 2080 х 1290 х 2150 3450
ТМ-1250 2130 х1290 х 2250 3850
ТМ-1600 2175 х 1290 х 2430 4500
