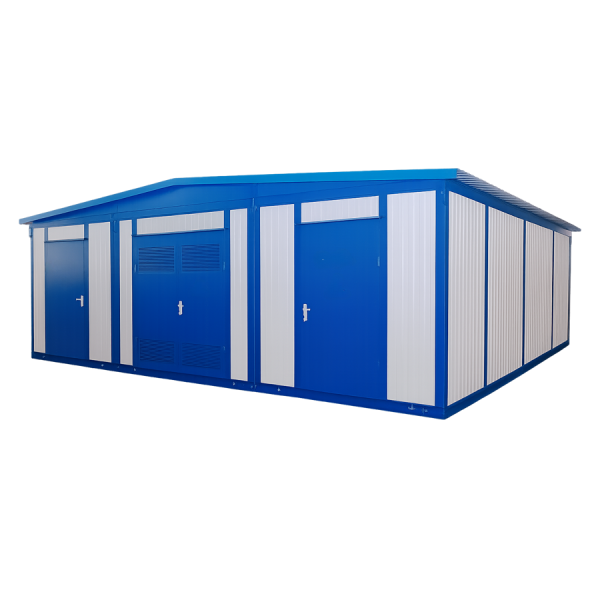

Трансформаторная сэндвич-подстанция утепленная КТПБ 1600–2500 кВА в Иркутске

Трансформаторная сэндвич-подстанция утепленная КТПБ 1600–2500 кВА предназначена для приема, преобразования и распределения электрической энергии на промышленных, производственных, складских и инфраструктурных объектах. Электротехническое оборудование размещается внутри блочно-модульного здания с теплоизолированной оболочкой из сэндвич-панелей.

Для Иркутска и Иркутской области КТПБ мощностью 1600–2500 кВА может применяться на производственных предприятиях, промышленных площадках, насосных и компрессорных станциях, складских комплексах, ремонтных базах и инженерных объектах с высокой расчетной нагрузкой.

Утепленное исполнение особенно актуально для региона с продолжительной холодной зимой и значительными сезонными перепадами температуры. При проектировании необходимо учитывать климатическое исполнение оборудования, требования к отоплению и вентиляции, снеговые условия и возможность технического обслуживания в зимний период.

При подборе КТПБ учитываются мощность, параметры питающей сети, состав потребителей, схема РУВН и РУНН, требования к автоматике и учету, компоновка блоков и условия доставки на конкретную площадку.

Для комплектования подстанции могут применяться силовые масляные трансформаторы и трансформаторы ТМЗ.

Основные параметры КТПБ 1600–2500 кВА

При подготовке технического предложения согласовываются:

• мощность — 1600–2500 кВА;
• напряжение ВН — 6 или 10 кВ либо по проекту;
• напряжение НН — 0,4 кВ либо по техническому заданию;
• количество и тип силовых трансформаторов;
• схема РУВН;
• состав РУНН;
• количество отходящих линий;
• коммутационная аппаратура;
• учет электроэнергии;
• автоматика и защита;
• климатическое исполнение;
• компоновка блоков;
• отопление и вентиляция;
• дополнительная комплектация.

Точная конфигурация определяется проектом. Электротехническую и строительную части желательно согласовывать одновременно, поскольку размеры блоков, кабельные вводы, основание и внутренние проходы зависят от фактической компоновки оборудования.

Технические характеристики

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от **63 кВА до 1000 кВА**.

Электрическая схема и перечень аппаратуры

* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.

** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

КТПБ 1600–2500 кВА для объектов Иркутска

Утепленная КТПБ применяется там, где требуется сформировать полноценный энергоузел с размещением силового трансформатора и распределительного оборудования внутри защищенного модульного здания.

Для Иркутска такое решение может использоваться на промышленных и производственных предприятиях, технологических площадках, насосных и компрессорных станциях, складских комплексах, ремонтных базах и инженерных объектах.

Мощность подстанции выбирается по расчетной нагрузке. Необходимо учитывать не только установленную мощность оборудования, но и реальный режим его работы, одновременность включения потребителей, пусковые токи и возможное дальнейшее расширение объекта.

КТПБ 1600 кВА

КТПБ 1600 кВА может использоваться для питания производственного корпуса, технологического участка, насосной станции, складского комплекса или другого объекта с соответствующей расчетной нагрузкой.

Если значительную долю потребления формируют крупные электродвигатели, насосы или компрессоры, необходимо отдельно учитывать режим их запуска и продолжительность работы.

КТПБ 2500 кВА

КТПБ 2500 кВА применяется на более энергоемких объектах.

Для такой мощности особое значение имеет корректный расчет РУНН, сборных шин, вводной и секционной аппаратуры, защитных устройств и отходящих линий.

Подстанция должна проектироваться как единый комплекс, где параметры трансформатора, РУВН и РУНН согласованы между собой.

Сэндвич-панели в конструкции КТПБ

Блочно-модульное здание выполняется с теплоизолированной оболочкой из сэндвич-панелей.

Такая конструкция позволяет разместить оборудование внутри защищенного помещения и снизить непосредственное воздействие внешней среды.

В зависимости от проекта внутри КТПБ могут предусматриваться отдельные зоны для РУВН, силового трансформатора и РУНН.

Конструкция стен, кровли, пола, дверей и внутренних перегородок определяется фактической компоновкой оборудования.

Утепленное исполнение для Иркутска

Для Иркутска утепленное исполнение имеет особое значение из-за продолжительного холодного периода.

Теплоизоляция здания рассматривается совместно с отоплением и вентиляцией. Необходимо учитывать теплопотери, тепловыделение трансформатора и распределительной аппаратуры, а также требования установленного оборудования к температурному режиму.

Конкретные параметры инженерных систем определяются проектом.

КТПБ 10/0,4 кВ

Исполнение КТПБ 10/0,4 кВ применяется на объектах с питающей сетью 10 кВ.

Электроэнергия поступает в высоковольтную часть, преобразуется силовым трансформатором до 0,4 кВ и далее распределяется через РУНН между потребителями.

Схема РУВН и состав коммутационной аппаратуры определяются техническими условиями и проектной документацией.

КТПБ 6/0,4 кВ

КТПБ 6/0,4 кВ предназначена для объектов с питающей сетью 6 кВ.

Высоковольтное оборудование и силовой трансформатор должны соответствовать этому классу напряжения. Исполнение 6 или 10 кВ выбирается по фактической системе электроснабжения объекта.

При реконструкции желательно предоставить существующую однолинейную схему.

РУВН и РУНН

РУВН обеспечивает прием электрической энергии и подключение трансформатора к внешней сети.

РУНН распределяет электроэнергию на стороне 0,4 кВ между отдельными группами потребителей.

Для КТПБ 1600–2500 кВА необходимо правильно подобрать параметры сборных шин, вводной и секционной аппаратуры, защитных устройств и отходящих линий.

Расчет нагрузки

Выбор мощности КТПБ начинается с расчета электрических нагрузок.

Учитываются:

• установленная мощность оборудования;
• коэффициенты спроса;
• одновременность работы;
• пусковые токи электродвигателей;
• продолжительность максимальной нагрузки;
• перспектива развития объекта.

Для действующей площадки полезно дополнительно анализировать фактические максимумы потребления.

Промышленные объекты Иркутска

На крупных промышленных и производственных объектах КТПБ может обеспечивать электроснабжение отдельного корпуса, технологического участка или значительной группы потребителей.

Нагрузку могут формировать станочное оборудование, технологические линии, насосы, компрессоры, вентиляционные установки, подъемные механизмы и вспомогательная инфраструктура.

Если предприятие развивается поэтапно, перспективное увеличение мощности желательно учитывать заранее.

Производственные и технологические площадки

Для производственных объектов Иркутска характерно сочетание различных типов нагрузки.

Часть оборудования может работать периодически, тогда как вентиляция, насосы, компрессоры или отдельные технологические линии способны функционировать продолжительно.

Поэтому КТПБ 1600–2500 кВА должна подбираться по фактическому режиму эксплуатации, а не только по сумме паспортных мощностей оборудования.

Насосные станции

Насосные станции относятся к объектам с высокой долей электродвигательной нагрузки.

При выборе КТПБ необходимо учитывать мощность каждого насоса, количество одновременно работающих агрегатов, порядок запуска и продолжительность работы.

Если предусмотрены резервные насосы, их мощность учитывается в соответствии с технологической схемой.

Компрессорные станции

Компрессорное оборудование способно создавать значительную электрическую нагрузку.

При проектировании необходимо учитывать мощность отдельных компрессоров, режим их запуска, продолжительность работы и вероятность одновременного включения.

Дополнительно учитывается питание вентиляции, насосов, систем управления и другой инженерной инфраструктуры.

Складские и логистические объекты

На крупных складских объектах нагрузку могут формировать освещение, вентиляция, отопление, холодильное оборудование, насосы, конвейеры и подъемная техника.

Если комплекс состоит из нескольких корпусов или развивается по очередям, перспективную нагрузку желательно учитывать еще на стадии проектирования КТПБ.

Климатические условия Иркутска

При проектировании подстанции необходимо учитывать холодную зиму, сезонные перепады температуры и снеговые условия.

Утепленная оболочка защищает внутреннее оборудование от непосредственного атмосферного воздействия, однако климатическое исполнение каждого элемента должно соответствовать проекту.

Особое внимание уделяется температурному режиму внутри здания, отоплению, вентиляции и возможности доступа к оборудованию зимой.

Эксплуатация зимой

В холодный период внутри подстанции должен поддерживаться режим, соответствующий требованиям установленного оборудования.

Если проектом предусмотрено отопление, его параметры рассчитываются с учетом наружной температуры и теплопотерь здания.

Подъездные пути, двери и технологические проходы должны оставаться доступными для обслуживающего персонала.

Вентиляция КТПБ

Даже при низкой наружной температуре силовой трансформатор и распределительная аппаратура выделяют тепло.

Поэтому система вентиляции должна обеспечивать расчетный воздухообмен.

В зимний период важно исключить чрезмерное охлаждение внутренних помещений, а в теплое время — перегрев оборудования.

Удаленные объекты Иркутской области

Иркутская область имеет значительную территорию, поэтому при поставке КТПБ на удаленные площадки логистику необходимо прорабатывать заранее.

Следует проверить подъездные пути, возможность движения крупногабаритного транспорта, место разгрузки и условия работы грузоподъемной техники.

Чем сложнее доступ к объекту, тем важнее окончательно согласовать схему, комплектацию и размеры блоков до их отправки.

Размещение и основание

КТПБ устанавливается на подготовленное основание в соответствии с проектом.

Необходимо заранее предусмотреть:

• размеры площадки;
• проектное основание;
• кабельные вводы;
• подъезд транспорта;
• место для грузоподъемной техники;
• эксплуатационные проходы;
• возможность дальнейшего обслуживания.

Основание рекомендуется выполнять после получения окончательных данных по конкретной подстанции.

Кабельные вводы и заземление

Расположение кабельных вводов должно соответствовать внутренней компоновке РУВН и РУНН и трассам внешних сетей.

Металлические конструкции блочного здания и корпуса оборудования подключаются к проектной системе защитного заземления.

Конкретные решения определяются проектной документацией.

Замена существующей подстанции

КТПБ 1600–2500 кВА может применяться при реконструкции действующего энергоузла.

Для подбора желательно предоставить однолинейную схему, технические условия, данные существующего трансформатора, характеристики РУВН и РУНН и сведения о фактической нагрузке.

Если мощность новой подстанции выше существующей, необходимо проверить питающую линию, силовые кабели, сборные шины и коммутационную аппаратуру.

Новый объект

Для нового объекта КТПБ желательно проектировать одновременно со всей системой электроснабжения.

Заранее определяются мощность, класс напряжения, схема РУВН, состав РУНН, количество отходящих линий, учет и автоматика.

Одновременно прорабатываются основание, кабельные трассы, подъездные пути и условия доставки модульных блоков.

Доставка КТПБ 1600–2500 в Иркутск

СТЭЛЗ осуществляет поставку утепленных трансформаторных сэндвич-подстанций КТПБ 1600–2500 кВА в Иркутск и Иркутскую область.

При подготовке доставки учитываются габариты и масса блоков, маршрут перевозки, состояние подъездных дорог и условия разгрузки.

Для удаленных промышленных и инфраструктурных площадок особенно важно заранее проверить последний участок маршрута и возможность подъезда непосредственно к месту установки.

Монтаж КТПБ

Монтаж подстанции выполняется на подготовленном основании в соответствии с проектной и технической документацией.

После установки блоков выполняются предусмотренные соединения, подключение силовых и контрольных цепей и заземление.

Перед вводом в эксплуатацию проверяются комплектность, правильность подключения и готовность связанных систем.

Какие данные нужны для подбора КТПБ 1600–2500

Для подготовки технического предложения желательно предоставить:

• мощность 1600–2500 кВА;
• напряжение ВН 6 или 10 кВ;
• напряжение НН 0,4 кВ;
• количество и тип трансформаторов;
• схему РУВН;
• состав РУНН;
• количество отходящих линий;
• требования к учету и автоматике;
• климатическое исполнение;
• требования к отоплению и вентиляции;
• место установки;
• условия доставки и разгрузки.

Для удаленных объектов Иркутской области также желательно заранее указать особенности транспортной доступности.

Цена КТПБ 1600–2500 кВА в Иркутске

Стоимость КТПБ 1600–2500 кВА зависит от мощности и конкретной комплектации.

На цену влияют тип и количество трансформаторов, схема РУВН, состав РУНН, коммутационная аппаратура, учет, автоматика, размеры блочного здания, утепление, отопление, вентиляция и дополнительное оборудование.

Окончательная стоимость определяется после согласования технического задания.

Купить КТПБ 1600–2500 кВА в Иркутске

СТЭЛЗ осуществляет производство и поставку утепленных трансформаторных сэндвич-подстанций КТПБ 1600–2500 кВА в Иркутск и Иркутскую область для промышленных, производственных, складских, инженерных и инфраструктурных объектов.

Подстанция подбирается с учетом мощности, параметров питающей сети, структуры нагрузки, схемы РУВН и РУНН, климатических условий и требований к блочно-модульному зданию.

Для подготовки коммерческого предложения необходимо предоставить техническое задание, проект либо основные исходные данные.
