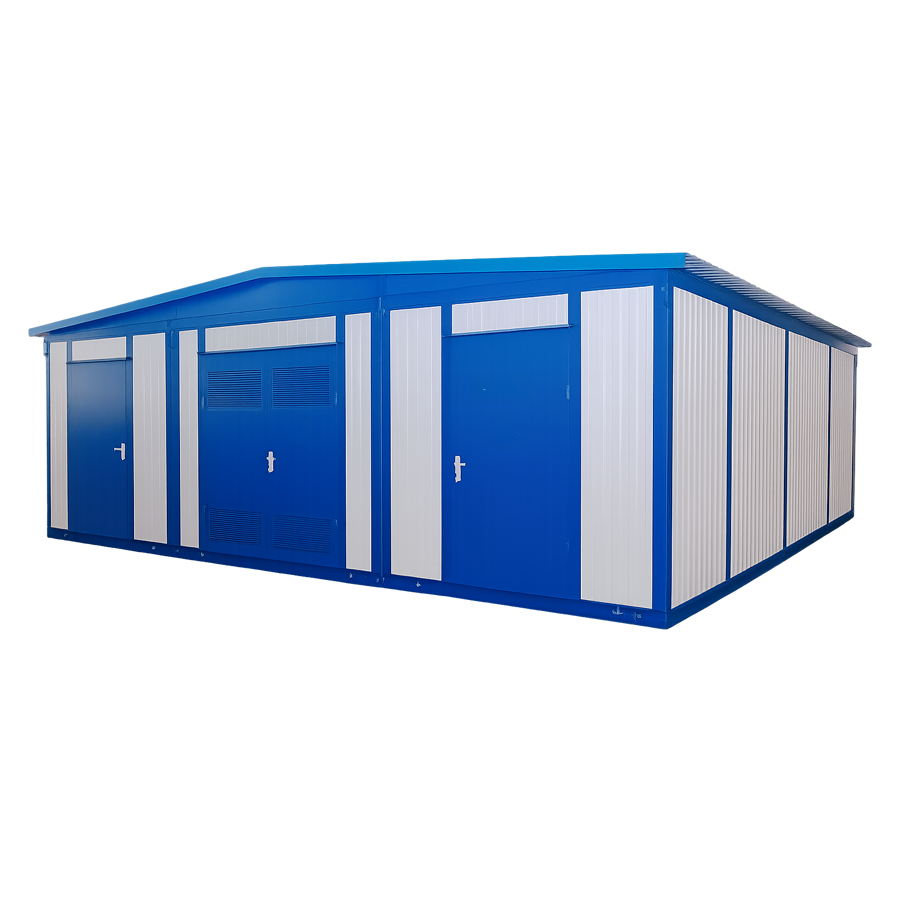

Трансформаторная сэндвич-подстанция утепленная КТПБ 1600-2500 кВА в Челябинске

Трансформаторная сэндвич-подстанция утепленная КТПБ 1600-2500 кВА предназначена для приема, преобразования и распределения электроэнергии на промышленных, инфраструктурных и производственных объектах. Утепленное исполнение позволяет применять подстанцию в регионах с выраженной сезонностью и низкими зимними температурами.

В Челябинске и Челябинской области КТПБ 1600-2500 кВА может использоваться на металлургических, машиностроительных, горнодобывающих и перерабатывающих предприятиях, производственных площадках, складских комплексах и объектах инженерной инфраструктуры.

Корпус подстанции выполняется с применением утепленных сэндвич-панелей. Такое решение позволяет сформировать защищенное внутреннее пространство для силового трансформатора, высоковольтного и низковольтного оборудования. Конкретная толщина панелей, конструкция каркаса, степень утепления и система вентиляции определяются проектом.

Компания СТЭЛЗ осуществляет подбор, комплектацию и поставку утепленных КТПБ 1600-2500 кВА для нового строительства, модернизации энергоузлов и расширения действующих производственных объектов.

Другие варианты представлены в разделе комплектных трансформаторных подстанций.

Основные характеристики утепленной КТПБ 1600-2500 кВА

Основные параметры:

• тип: комплектная трансформаторная подстанция блочного исполнения;
• диапазон мощности: 1600-2500 кВА;
• корпус: утепленный;
• наружные ограждения: сэндвич-панели;
• количество трансформаторов: по проекту;
• напряжение ВН: по техническому заданию;
• напряжение НН: как правило 0.4 кВ, в зависимости от проекта;
• высоковольтная часть: по согласованной схеме;
• низковольтное распределительное устройство: по проекту;
• система вентиляции: естественная или принудительная в зависимости от теплового расчета;
• климатическое исполнение: по условиям эксплуатации;
• дополнительное оснащение: по техническому заданию.

Точные габариты, масса, электрическая схема, состав оборудования и параметры утепления определяются для конкретного исполнения КТПБ 1600-2500 кВА.

Электрическая схема и перечень аппаратуры

* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.

** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Утепленная КТПБ 1600-2500 кВА для объектов Челябинска

КТПБ 1600-2500 кВА применяется там, где требуется создать полноценный трансформаторный энергоузел в отдельном утепленном блочном корпусе.

Подстанция объединяет трансформаторное оборудование, высоковольтную часть и низковольтное распределение в едином сооружении. Такое решение удобно для крупных промышленных объектов, где важны компактность, заводская готовность и возможность эксплуатации в сложных климатических условиях.

Для Челябинска и Челябинской области утепленное исполнение особенно актуально из-за продолжительных зимних периодов и значительного сезонного перепада температур.

Что представляет собой сэндвич-подстанция КТПБ

КТПБ представляет собой блочную комплектную трансформаторную подстанцию, корпус которой может выполняться из металлического каркаса и утепленных сэндвич-панелей.

Внутреннее пространство разделяется на функциональные зоны в зависимости от проектной схемы.

В составе могут размещаться трансформаторный отсек, высоковольтное распределительное оборудование, РУНН, системы собственных нужд, автоматика и вспомогательные инженерные элементы.

Конкретная компоновка зависит от мощности и требований заказчика.

Диапазон мощности 1600-2500 кВА

Диапазон 1600-2500 кВА ориентирован на объекты с высокой электрической нагрузкой.

Подстанции такой мощности могут использоваться для питания крупных производственных корпусов, металлургических и машиностроительных площадок, складских комплексов, инженерных объектов и предприятий с большим количеством мощных электроприводов.

Выбор между 1600, 2500 кВА или другим исполнением внутри диапазона выполняется по расчетной нагрузке.

КТПБ 1600 кВА

КТПБ 1600 кВА может применяться для питания крупного производственного корпуса, отдельного технологического участка или инженерного комплекса.

Такой номинал подходит для объектов, где расчетная мощность еще не требует перехода на более крупный трансформатор.

При выборе важно учитывать пусковые токи оборудования и резерв мощности.

КТПБ 2500 кВА

КТПБ 2500 кВА предназначена для объектов с более высокой сосредоточенной нагрузкой.

Такое решение может использоваться на крупных промышленных предприятиях, где одновременно работают мощные технологические линии, насосы, компрессоры, вентиляционные системы и другое оборудование.

При мощности 2500 кВА особенно важен расчет низковольтной части и вентиляции трансформаторного отсека.

Утепленный корпус из сэндвич-панелей

Основное отличие такой КТПБ состоит в использовании утепленного ограждающего контура.

Сэндвич-панели позволяют уменьшить влияние внешней температуры на внутреннее пространство подстанции.

При этом параметры утепления должны определяться с учетом климатического исполнения, тепловыделения оборудования и режима вентиляции.

Утепление не отменяет необходимости теплового расчета всей подстанции.

Почему утепленная КТПБ актуальна для Челябинска

Для Челябинска характерны холодные зимы и значительные температурные колебания.

При наружном размещении электротехнического оборудования это влияет на микроклимат внутри подстанции.

Утепленный корпус позволяет более стабильно поддерживать условия эксплуатации оборудования и снизить влияние внешней температуры на внутренние помещения.

Конкретные решения по отоплению и вентиляции определяются проектом.

КТПБ для металлургических предприятий

Челябинск и Челябинская область имеют развитый металлургический сектор.

На таких объектах нагрузку могут формировать мощные электроприводы, насосные системы, вентиляция, системы охлаждения, компрессоры и технологическое оборудование.

КТПБ 1600-2500 кВА может использоваться как отдельный энергоузел для определенной производственной зоны.

Машиностроительные объекты

На машиностроительных предприятиях электрическая нагрузка распределяется между станочными комплексами, сварочным оборудованием, испытательными стендами, крановым хозяйством и инженерной инфраструктурой.

Блочная подстанция позволяет сформировать отдельный узел питания рядом с производственными корпусами.

Это может сокращать протяженность мощных низковольтных линий.

Горнодобывающие предприятия

Для горнодобывающих объектов характерны удаленность площадок и значительная мощность технологического оборудования.

Нагрузку могут создавать дробильные установки, конвейеры, насосы, вентиляция и вспомогательные механизмы.

Утепленная КТПБ может применяться как автономно размещенный энергоузел при соответствующем проектном решении.

Перерабатывающие производства

На перерабатывающих предприятиях электрическую нагрузку создают технологические линии, насосы, конвейеры, вентиляция и системы автоматизации.

Для таких объектов подстанция может формировать отдельную сеть питания производственного участка.

Мощность выбирается исходя из фактической одновременной нагрузки.

Производственно-складские комплексы

Крупные производственно-складские объекты могут иметь значительное энергопотребление даже при относительно небольшой доле тяжелого оборудования.

Нагрузку создают технологические участки, вентиляция, освещение, автоматизированные системы хранения и вспомогательная инфраструктура.

КТПБ 1600-2500 кВА позволяет объединить питание такого комплекса в отдельном энергоузле.

Выбор трансформатора для КТПБ

В составе подстанции может использоваться трансформатор, соответствующий мощности и требованиям проекта.

Выбор конкретной серии зависит от напряжения, условий эксплуатации и назначения объекта.

Масляные исполнения представлены в разделе силовых масляных трансформаторов.

В отдельных проектах могут рассматриваться и сухие силовые трансформаторы.

Высоковольтная часть КТПБ

Высоковольтный отсек обеспечивает прием электроэнергии и коммутацию на стороне ВН.

Конкретный состав определяется проектной схемой.

Могут применяться различные типы высоковольтного оборудования в зависимости от класса напряжения и требований заказчика.

Для отдельных проектов используются КРУ, КРУН и КРУЭ либо камеры КСО.

Низковольтное распределительное устройство

РУНН распределяет электроэнергию после трансформатора между потребителями объекта.

Для мощности 1600-2500 кВА низковольтная часть работает с высокой токовой нагрузкой.

Поэтому отдельно рассчитываются сборные шины, вводные аппараты, секционные связи и отходящие линии.

Особенно это важно для исполнения 2500 кВА.

Токи короткого замыкания

При проектировании КТПБ необходимо рассчитать токи короткого замыкания.

От этих значений зависит выбор коммутационной аппаратуры и стойкость сборных шин.

При увеличении мощности подстанции требования к низковольтному оборудованию также могут возрастать.

Расчет выполняется по конкретной электрической схеме.

Пусковые нагрузки

На промышленных предприятиях мощные двигатели могут создавать высокие пусковые токи.

Это относится к насосам, компрессорам, вентиляционным установкам, конвейерам и технологическим приводам.

При выборе мощности КТПБ необходимо учитывать наиболее тяжелые режимы запуска.

Работа с продолжительной нагрузкой

Для металлургических и производственных объектов характерна длительная работа оборудования.

При высокой средней загрузке трансформатора особенно важны тепловой режим и эффективность вентиляции.

Допустимая загрузка определяется характеристиками выбранного трансформатора и проектом подстанции.

Вентиляция утепленной КТПБ

Утепление корпуса влияет на теплообмен между внутренним пространством и наружным воздухом.

Одновременно силовой трансформатор и распределительное оборудование выделяют тепло.

Поэтому система вентиляции должна проектироваться по фактическому тепловыделению.

В зависимости от условий может применяться естественный или принудительный воздухообмен.

Принудительная вентиляция

Для мощных трансформаторов или объектов с высокой продолжительной нагрузкой может потребоваться принудительная вентиляция.

Она позволяет увеличить интенсивность теплоотвода и поддерживать расчетный температурный режим внутри подстанции.

Необходимость такой системы определяется расчетом.

Отопление подстанции

В утепленной КТПБ могут предусматриваться системы обогрева отдельных отсеков или оборудования.

Их необходимость зависит от климатического исполнения, состава оборудования и требований к внутренней температуре.

Для Челябинской области этот вопрос следует учитывать еще на стадии проектирования.

Температурный режим зимой

В холодный период корпус должен обеспечивать условия, предусмотренные для установленного электротехнического оборудования.

При этом необходимо учитывать не только наружную температуру, но и режим работы самой подстанции.

Под нагрузкой трансформатор выделяет значительное количество тепла, поэтому отопление и вентиляция должны работать как единая система.

Работа летом

Летом основным фактором может стать избыточный нагрев внутреннего пространства.

Тепло от трансформатора должно своевременно удаляться.

Поэтому утепление корпуса не должно приводить к ухудшению охлаждения.

В теплый период особенно важен корректный режим вентиляции.

Защита оборудования от внешней среды

Корпус КТПБ защищает внутреннее оборудование от прямого воздействия осадков и внешней среды.

Степень защиты определяется конструкцией конкретной подстанции.

При выборе учитываются климатические условия, размещение на промышленной площадке и требования заказчика.

Работа в запыленной промышленной среде

Для металлургических, горнодобывающих и перерабатывающих предприятий может быть характерна повышенная запыленность.

При проектировании необходимо учитывать расположение вентиляционных отверстий и условия поступления наружного воздуха.

При необходимости применяются дополнительные решения по защите внутреннего оборудования.

Компоновка КТПБ

Внутренняя компоновка зависит от количества трансформаторов, типа высоковольтного оборудования и структуры РУНН.

Отдельные функциональные зоны должны обеспечивать нормальное обслуживание и безопасный доступ к оборудованию.

Размеры подстанции определяются после согласования схемы.

Однотрансформаторное исполнение

Однотрансформаторная КТПБ может использоваться там, где один силовой трансформатор обеспечивает расчетную нагрузку объекта.

Такое решение проще по компоновке и обычно занимает меньше площади.

При необходимости резервирование организуется на уровне внешней системы электроснабжения или технологических потребителей.

Двухтрансформаторное исполнение

Для объектов с повышенными требованиями к надежности может применяться двухтрансформаторная схема.

В этом случае нагрузка распределяется между двумя трансформаторами либо предусматривается взаимное резервирование.

Конкретная логика работы определяется проектом.

Секционирование РУНН

При двухтрансформаторной схеме низковольтное распределительное устройство может выполняться с секционированием.

Это позволяет разделить потребителей и реализовать различные режимы работы.

Схема секционного выключателя и алгоритм резервирования определяются техническим заданием.

Автоматика и АВР

В состав КТПБ могут входить системы автоматического ввода резерва и другая автоматика.

Необходимость АВР зависит от категории надежности потребителей и структуры электроснабжения.

Алгоритм работы согласовывается на этапе проектирования.

Учет электроэнергии

В КТПБ может предусматриваться коммерческий или технический учет электроэнергии.

Конкретное расположение приборов учета и трансформаторов тока определяется схемой и требованиями энергоснабжающей организации.

Все решения согласовываются в проектной документации.

Системы собственных нужд

Внутри подстанции может потребоваться питание освещения, вентиляции, отопления, автоматики и других вспомогательных систем.

Для этого проектируется сеть собственных нужд.

Ее параметры зависят от состава оборудования и условий эксплуатации.

Внутреннее освещение

Для обслуживания оборудования предусматривается рабочее освещение отсеков.

При необходимости может проектироваться аварийное освещение.

Конкретный состав определяется требованиями проекта и эксплуатационной документации.

Пожарные требования

Компоновка и материалы КТПБ должны соответствовать требованиям проекта и действующим нормам для конкретного объекта.

При выборе решений учитываются тип установленного трансформатора и конструкция помещений.

Необходимые противопожарные мероприятия определяются проектной организацией.

Кабельные вводы

Способ ввода и вывода кабельных линий необходимо определить до изготовления КТПБ.

Возможны различные варианты в зависимости от схемы объекта.

Положение кабельных вводов должно быть согласовано с внешними кабельными трассами и строительной частью.

Подключение к внешней сети

КТПБ должна быть согласована с параметрами внешнего электроснабжения.

Учитываются номинальное напряжение, мощность, расчетные токи, характеристики защиты и способ прокладки питающей линии.

Технические параметры определяются исходными данными заказчика.

КТПБ для нового строительства

При новом объекте блочную подстанцию желательно учитывать уже на стадии генерального плана.

Заранее определяются место размещения, подъезд для монтажа, кабельные трассы и расстояния до основных потребителей.

Это позволяет оптимизировать систему электроснабжения и избежать последующего переноса оборудования.

КТПБ при реконструкции предприятия

При модернизации действующего объекта подстанция может использоваться для увеличения мощности или организации отдельного энергоузла.

Перед выбором необходимо проверить возможности внешней сети и существующей инфраструктуры.

Также важно определить место установки и возможность доставки блоков на площадку.

Увеличение мощности энергоузла

Если новая КТПБ 1600-2500 кВА устанавливается вместо менее мощной подстанции, требуется пересчет системы.

Проверяется высоковольтное питание, токи короткого замыкания, кабельные линии и распределение нагрузки.

Установка более мощного трансформатора не означает автоматического получения дополнительной мощности от внешней сети.

Габариты КТПБ 1600-2500

Размеры подстанции зависят от мощности, количества трансформаторов, состава РУВН и РУНН, расположения проходов и дополнительного оборудования.

Универсальных габаритов для всей серии нет.

Для строительного проектирования необходимо получить подтвержденный габаритный чертеж конкретной КТПБ.

Модульное исполнение

Крупная КТПБ может поставляться отдельными блоками.

Такое решение упрощает транспортировку и последующую сборку на объекте.

Количество модулей определяется общей компоновкой подстанции и транспортными ограничениями.

Монтаж на объекте

До поставки необходимо подготовить фундамент, подъездные пути и место для работы грузоподъемной техники.

Блоки устанавливаются в проектное положение и соединяются между собой.

После этого выполняются электрические подключения и пусконаладочные мероприятия согласно проекту.

Основание под КТПБ

Тип фундамента определяется строительным проектом.

Учитываются габариты, масса блоков, особенности грунта и условия площадки.

Для Челябинской области дополнительно необходимо учитывать климатические особенности региона при проектировании основания.

Транспортировка КТПБ в Челябинск

При организации поставки учитываются размеры отдельных блоков, их масса и маршрут движения.

Для объекта в Челябинске необходимо заранее определить возможность подъезда крупногабаритного транспорта и работы крана.

При поставке по области отдельно оценивается состояние подъездных дорог.

Поставка на промышленную площадку

На действующих предприятиях могут существовать ограничения по высоте, ширине проездов и размещению монтажной техники.

Поэтому логистику желательно согласовать до изготовления подстанции.

Это особенно важно для крупной КТПБ 2500 кВА и многоблочных конструкций.

Эксплуатация в Челябинске

Утепленная КТПБ должна соответствовать климатическим условиям конкретного объекта.

Для Челябинска особое значение имеет эксплуатация в зимний период.

При проектировании учитываются наружная температура, внутреннее тепловыделение, вентиляция и возможная система отопления.

Контроль микроклимата

Для отдельных исполнений может предусматриваться контроль температуры внутри отсеков.

Это позволяет отслеживать условия эксплуатации оборудования и работу инженерных систем.

Необходимость автоматического контроля определяется техническим заданием.

Техническое обслуживание

В процессе эксплуатации обслуживаются не только трансформатор и электрические аппараты, но и сам корпус КТПБ.

Проверяется состояние дверей, панелей, вентиляции, систем отопления, кабельных вводов и внутренних инженерных сетей.

Регламент зависит от состава установленного оборудования.

КТПБ и киосковые КТП

Блочная утепленная подстанция отличается от компактных киосковых решений прежде всего конструкцией корпуса и возможностями внутренней компоновки.

КТПБ удобна для крупных мощностей и проектов, где требуется больше пространства для оборудования и обслуживания.

Другие варианты представлены в разделе комплектных трансформаторных подстанций.

КТПБ и контейнерные решения

При выборе между различными типами подстанций необходимо учитывать мощность, размеры оборудования, условия размещения и требования к обслуживанию.

Сэндвич-панельная блочная конструкция позволяет гибко формировать внутренние помещения.

Окончательное решение выбирается под конкретный объект.

Комплектация КТПБ 1600-2500 кВА

Состав оборудования определяется техническим заданием.

В проект могут входить трансформаторы, высоковольтные распределительные устройства, РУНН, автоматика, учет, отопление, вентиляция, освещение и собственные нужды.

Каждая КТПБ формируется под конкретную электрическую схему.

Какие данные нужны для подбора КТПБ

Для подготовки технического предложения желательно предоставить:

• требуемую мощность 1600-2500 кВА;
• количество трансформаторов;
• напряжение на стороне ВН;
• напряжение НН;
• требуемую электрическую схему;
• тип трансформаторов;
• требования к РУВН и РУНН;
• условия установки;
• климатические параметры;
• требования к утеплению;
• необходимость отопления и вентиляции;
• требования к автоматике и учету;
• место установки в Челябинске или области.

Исходные параметры можно передать через опросные листы СТЭЛЗ.

Цена утепленной КТПБ 1600-2500 кВА в Челябинске

Стоимость КТПБ 1600-2500 кВА рассчитывается индивидуально.

На цену влияют мощность и количество трансформаторов, конструкция корпуса, площадь подстанции, толщина и тип сэндвич-панелей, состав РУВН и РУНН, автоматика, вентиляция, отопление и дополнительное оснащение.

Также учитываются транспортные габариты и условия доставки в Челябинск или Челябинскую область.

Точная стоимость определяется после согласования технического задания.

Купить утепленную трансформаторную сэндвич-подстанцию КТПБ 1600-2500 в Челябинске

Компания СТЭЛЗ осуществляет поставку утепленных трансформаторных сэндвич-подстанций КТПБ 1600-2500 кВА для промышленных, энергетических и инфраструктурных объектов Челябинска и Челябинской области.

Подстанции могут применяться на металлургических и машиностроительных предприятиях, горнодобывающих объектах, производственных площадках, складских комплексах и других объектах с высокой электрической нагрузкой.

В составе решения могут быть подобраны силовые трансформаторы, высоковольтное и низковольтное оборудование, автоматика, отопление и вентиляция.

После согласования мощности, электрической схемы, конструктивного исполнения и условий эксплуатации определяется конфигурация КТПБ 1600-2500 кВА, ее комплектация и стоимость поставки в Челябинск или Челябинскую область.
