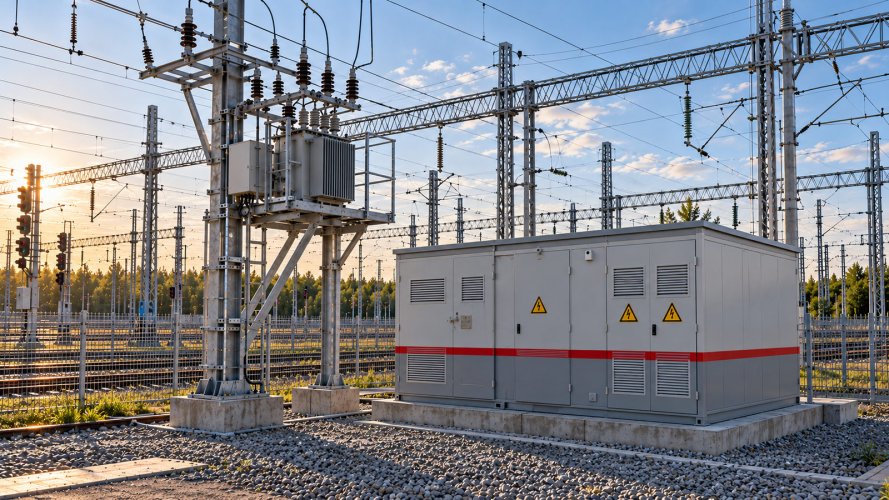

Железнодорожные трансформаторные подстанции МТПЖ и КТПЖ: устройство и применение
МТПЖ и КТПЖ применяют для электроснабжения объектов железнодорожной инфраструктуры, где требуются устойчивая работа, безопасное размещение оборудования и удобный доступ для обслуживания. Выбор исполнения зависит от мощности нагрузки, схемы присоединения, условий размещения и требований эксплуатирующей организации. Ресурс подстанции определяют качество монтажа, состояние заземления, регулярный осмотр коммутационных аппаратов и контроль параметров трансформатора
При размещении МТПЖ и КТПЖ в полосе отвода железной дороги проектом учитывают габариты приближения строений, условия заземления, защиту от перенапряжений и порядок допуска персонала. Схему питания, мощность трансформатора и состав защит выбирают по категории надежности потребителей и фактическим нагрузкам тяговой и нетяговой инфраструктуры
Устройство и основные элементы МТПЖ и КТПЖ
Состав железнодорожной подстанции определяют схемой присоединения к сети, мощностью силового трансформатора, условиями размещения и требованиями к обслуживанию. МТПЖ размещают на опоре, КТПЖ выполняют в наземном корпусе с доступом к аппаратуре через двери и панели
| Элемент | МТПЖ | КТПЖ |
|---|---|---|
| Силовой трансформатор | Устанавливается на металлической конструкции опоры | Размещается в трансформаторном отсеке корпуса |
| Устройство высокого напряжения | Разъединитель, предохранители или другая аппаратура по проектной схеме | Высоковольтный отсек с коммутационными аппаратами, защитой и вводами |
| Распределительное устройство 0,4 кВ | Щит низкого напряжения на опоре или в отдельном шкафу | Отдельный отсек с вводным аппаратом, отходящими линиями и учетом |
| Защита от перенапряжений | Ограничители перенапряжений на стороне высокого напряжения по проекту | Ограничители перенапряжений и заземление корпуса, оборудования и кабельных конструкций |
| Корпус и конструкция | Опора, траверсы, площадки и ограждения для размещения оборудования | Металлический корпус с отсеками, дверями, вентиляцией и защитой от атмосферных воздействий |
| Кабельные вводы | Подвод линий по опоре с механической защитой и креплением | Кабельные вводы через основание или стенки корпуса с герметизацией и маркировкой |
| Доступ для обслуживания | Работы выполняют с соблюдением правил допуска и мер безопасности на высоте | Обслуживание проводят из проходов и отсеков подстанции после снятия напряжения и проверки отсутствия напряжения |
Как выбрать подстанцию для железной дороги
Выбор МТПЖ или КТПЖ начинают с расчета нагрузок и определения категории надежности электроснабжения. Учитывают питание устройств СЦБ, связи, освещения, ремонтных постов, обогрева, водоснабжения и других нетяговых потребителей, а также перспективу их подключения. Для объектов с резервированием питания рассматривают двухтрансформаторную схему или возможность ввода резерва на стороне низшего напряжения
Конструкцию подстанции выбирают по месту установки, способу присоединения к сети среднего напряжения, климатическому исполнению и условиям обслуживания. Для размещения на железнодорожной инфраструктуре применяют трансформаторные железнодорожные подстанции МТПЖ и КТПЖ, состав которых уточняют проектом: трансформатор, высоковольтная коммутация и защита, распределительное устройство 0,4 кВ, учет, заземление и защита от перенапряжений
- Расчетная и перспективная мощность с учетом коэффициента спроса
- Категория надежности потребителей и необходимость резервного питания
- Напряжение и схема присоединения питающей сети
- Место установки, габариты, климатические и коррозионные воздействия
- Доступ персонала для осмотров, переключений и ремонта
- Состав релейной защиты, учета и устройств защиты от перенапряжений
Приемка, монтаж и ввод в эксплуатацию
Работы выполняют по проекту, паспорту подстанции, эксплуатационной документации изготовителя и принятому порядку допуска на объекте железнодорожной инфраструктуры. До подачи напряжения проверяют комплектность, качество монтажа, действие защит и готовность персонала к обслуживанию
Проверить комплектность и документацию
Сверяют состав поставки со спецификацией, осматривают корпус, шкафы, вводы, изоляторы, аппаратуру высокого и низкого напряжения. Принимают паспорт трансформатора, схемы, протоколы заводских испытаний, руководство по эксплуатации и документы на комплектующие
Осмотреть оборудование после транспортировки
Проверяют отсутствие повреждений лакокрасочного покрытия, деформаций металлоконструкций, следов увлажнения, течей масла и ослабленных креплений. Для масляного трансформатора контролируют уровень масла, состояние уплотнений и отсутствие воздуха в доступных соединениях
Подготовить место установки
Основание или опору выверяют по отметкам проекта, проверяют несущую способность и возможность безопасного подхода персонала. До монтажа подготавливают контур заземления, кабельные трассы, вводы, ограждения и площадки обслуживания
Смонтировать подстанцию и присоединения
Оборудование устанавливают в проектное положение, закрепляют анкерными соединениями и соединяют элементы, предусмотренные поставкой. Кабели подключают с соблюдением фазировки, радиусов изгиба и требований к оконцеванию, контактные соединения затягивают с контролем усилия
Провести электрические проверки
Измеряют сопротивление изоляции, проверяют непрерывность защитных проводников и сопротивление заземляющего устройства. Дополнительно контролируют коэффициент трансформации, группу соединения обмоток, работу коммутационных аппаратов, блокировок, сигнализации и защит в объеме, установленном программой испытаний
Оформить ввод и выполнить пробное включение
Перед включением удаляют временные крепления, закрывают шкафы, устанавливают предупреждающие знаки и проверяют наличие оперативных схем. Подачу напряжения выполняют по утвержденной программе с контролем напряжения, тока нагрузки, отсутствия постороннего шума, нагрева контактов и срабатывания сигнализации
Эксплуатация, обслуживание и диагностика
Эксплуатацию МТПЖ и КТПЖ ведут по утвержденному графику осмотров и регламенту эксплуатирующей организации. Перед началом работ персонал оформляет допуск, отключает оборудование, проверяет отсутствие напряжения, устанавливает заземления и ограждает рабочее место. Особое внимание требуется при обслуживании объектов вблизи путей, где порядок доступа и меры безопасности определяет владелец инфраструктуры
При периодическом осмотре проверяют состояние корпуса или опорной конструкции, дверей, замков, маркировки, кабельных вводов, контактных соединений и видимых элементов заземляющего устройства. Для масляного трансформатора контролируют отсутствие подтеков, уровень масла по указателю при его наличии, состояние вводов и внешние признаки перегрева. Подходящие исполнения для железнодорожной инфраструктуры представлены в разделе МТПЖ и КТПЖ
Диагностика включает измерение сопротивления изоляции, проверку переходного сопротивления контактных соединений, контроль цепей защитного заземления и испытания аппаратов в объеме, установленном эксплуатационной документацией. Нагрев соединений, изменение шума трансформатора, следы коронирования, срабатывание защит и повторяющееся отключение отходящих линий служат основанием для внеочередного обследования
Ресурс подстанции продлевают своевременная подтяжка соединений, очистка изоляторов, устранение коррозии, восстановление герметизации кабельных вводов и замена аппаратов с недопустимым износом. После ремонта или замены оборудования проверяют правильность фазировки, работу защит, состояние блокировок и соответствие маркировки фактической схеме
- Осмотр корпуса, опоры, ограждений и запирающих устройств
- Контроль заземления, ограничителей перенапряжений и видимых контактных соединений
- Проверка трансформатора на отсутствие течи масла, перегрева и повреждений вводов
- Очистка отсеков от пыли, влаги, посторонних предметов и растительности у основания
- Внеочередная диагностика после короткого замыкания, перенапряжения или срабатывания защиты
Вывод
МТПЖ и КТПЖ выбирают по нагрузке нетяговых потребителей, схеме питания, условиям размещения и порядку обслуживания на объекте. Ресурс подстанции зависит от качества проекта и монтажа, состояния заземления, своевременного контроля контактных соединений, изоляции, защит и силового трансформатора. Регулярные осмотры, измерения и устранение выявленных дефектов до развития повреждения помогают поддерживать надежность электроснабжения устройств железнодорожной инфраструктуры
