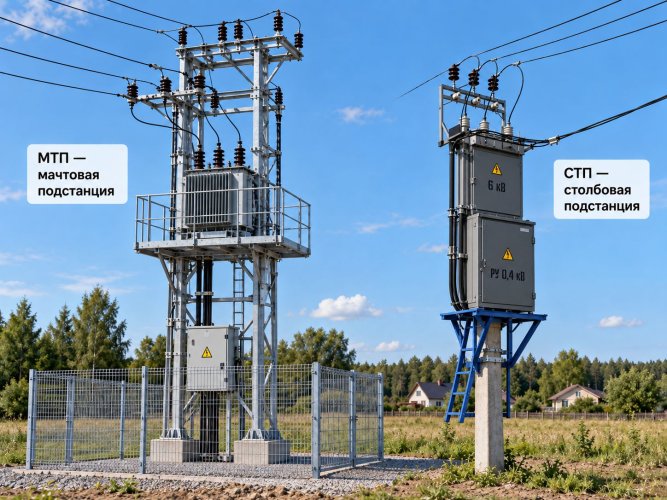

МТП или СТП: какую трансформаторную подстанцию выбрать

Чем отличаются МТП и СТП

МТП и СТП относятся к воздушным трансформаторным подстанциям, которые устанавливают на опорах рядом с потребителем. В обеих схемах трансформатор, аппараты защиты и низковольтное распределительное устройство размещаются на открытом воздухе. Разница связана с конструкцией опор, компоновкой оборудования, способом обслуживания и требованиями к месту установки

Мачтовые трансформаторные подстанции МТП обычно выполняют на одной или нескольких опорах с площадкой для оборудования. Столбовые трансформаторные подстанции СТП имеют более компактную компоновку на опоре и применяются при ограниченной мощности и небольшом числе отходящих линий. Конкретную схему выбирают по мощности трансформатора, условиям подключения, доступу для персонала и требованиям ПУЭ к размещению электроустановок

• МТП удобнее применять при необходимости разместить на опоре больше оборудования и обеспечить доступ к аппаратам
• СТП отличается более компактной конструкцией и меньшим объемом монтажных работ
• Для обеих подстанций требуется оценить состояние опор, заземления, вводов и защитных аппаратов
• Выбор зависит от расчетной нагрузки, категории электроснабжения, климатических условий и схемы воздушной сети
• При приемке проверяют комплектность, качество соединений, маркировку, состояние изоляции и соответствие паспортным данным

МТП или СТП: сравнительная таблица

МТП и СТП выбирают по мощности трансформатора, числу отходящих линий, условиям размещения и доступу для обслуживания. Обе конструкции предназначены для работы в воздушных сетях, но отличаются компоновкой оборудования и требованиями к опорам

Как выбрать подстанцию с учетом эксплуатации

При выборе МТП или СТП учитывают не только расчетную мощность трансформатора, но и режим нагрузки, число отходящих линий, схему воздушной сети и доступ персонала к оборудованию. Для объекта с несколькими фидерами и регулярными переключениями обычно требуется более просторная компоновка мачтовой трансформаторной подстанции МТП

Столбовая трансформаторная подстанция СТП подходит для компактных установок с ограниченным числом присоединений, если обеспечены безопасный доступ к аппаратам, удобство осмотра и возможность применения инвентарных подъемных средств. При выборе проверяют, как будут выполняться отключение, замена предохранителей, измерение параметров и устранение неисправностей

Для районов с гололедом, сильным ветром, высокой влажностью или загрязненной атмосферой оценивают климатическое исполнение оборудования, механическую нагрузку на опоры, защиту вводов и состояние изоляции. Конструкция подстанции должна соответствовать требованиям ПУЭ и проектным решениям по заземлению, молниезащите и размещению электроустановок

При приемке сопоставляют паспортные данные трансформатора и аппаратов с проектом, проверяют комплектность, маркировку, качество контактных соединений, состояние заземляющих проводников и отсутствие повреждений после перевозки. В эксплуатационной документации фиксируют результаты измерений и регламент периодических осмотров

• МТП выбирают при большом числе аппаратов, отходящих линий и регулярном доступе персонала
• СТП применяют при компактной схеме с ограниченной мощностью и небольшим числом присоединений
• Для обеих схем заранее предусматривают безопасное отключение и возможность ремонта
• Климатические условия проверяют по нагрузке на опоры, изоляции и аппаратам
• При осмотрах контролируют нагрев соединений, состояние вводов, заземление и следы коррозии

Вывод

МТП выбирают, когда нужны расширенная компоновка, несколько отходящих линий и удобный доступ к аппаратам при осмотрах и ремонте. СТП подходит для компактных схем с ограниченной мощностью, если опора выдерживает нагрузки, а обслуживание можно безопасно выполнять на высоте. Перед заказом сопоставляют расчетные токи, схему ВЛ, климатические условия, требования к заземлению и порядок будущих работ. Конструкцию и комплектацию уточняют по проекту, в том числе для МТП и СТП
