КТП или 2КТП: когда нужна двухтрансформаторная подстанция

При проектировании системы электроснабжения объекта возникает принципиальный вопрос: достаточно установить одну комплектную трансформаторную подстанцию с одним силовым трансформатором или необходимо использовать двухтрансформаторную подстанцию 2КТП.

На первый взгляд разница очевидна: в обычной КТП устанавливается один трансформатор, а в 2КТП — два. Однако на практике выбор значительно сложнее. Второй трансформатор устанавливается не просто для увеличения суммарной мощности. Двухтрансформаторная схема позволяет разделять нагрузку между секциями, организовывать резервирование, повышать ремонтопригодность системы и создавать более гибкую архитектуру электроснабжения предприятия.

При этом установка двух трансформаторов оправдана далеко не на каждом объекте. Если требования к надежности невысоки, нагрузка относительно небольшая, а резервирование обеспечивается другим способом, обычная комплектная трансформаторная подстанция КТП может оказаться технически и экономически более рациональным решением.

Разберем, чем отличаются КТП и 2КТП, когда действительно нужен второй трансформатор и какие параметры необходимо учитывать при выборе двухтрансформаторной схемы.

Что такое однотрансформаторная КТП

Однотрансформаторная КТП представляет собой комплектную подстанцию, в составе которой работает один силовой трансформатор.

Типовая схема включает:

• распределительное устройство высокого напряжения;
• один силовой трансформатор;
• распределительное устройство низкого напряжения;
• вводную и отходящую коммутационную аппаратуру;
• системы защиты и учета;
• вспомогательные цепи.

Электроэнергия напряжением 6 или 10 кВ поступает в РУВН, после чего трансформатор преобразует ее до 0,4 кВ и передает в распределительное устройство низкого напряжения.

Однотрансформаторные подстанции могут выполняться как тупиковыми, так и проходными.

Для радиального питания конечного объекта применяется тупиковая КТП-Т.

Если линия высокого напряжения должна продолжаться через подстанцию к другим объектам, рассматривается проходная КТП-П.

Когда одного трансформатора достаточно

Однотрансформаторная схема подходит в случаях, когда:

• мощность объекта может быть обеспечена одним трансформатором;
• допустим технологический перерыв при ремонте оборудования;
• особо ответственные потребители резервируются другим способом;
• категория надежности электроснабжения позволяет такое решение;
• отсутствует необходимость разделять нагрузку между двумя независимыми секциями;
• установка второго трансформатора экономически нецелесообразна.

Такой вариант широко применяется для складов, отдельных производственных корпусов, строительных площадок, небольших предприятий, сельскохозяйственных объектов и коммерческой недвижимости.

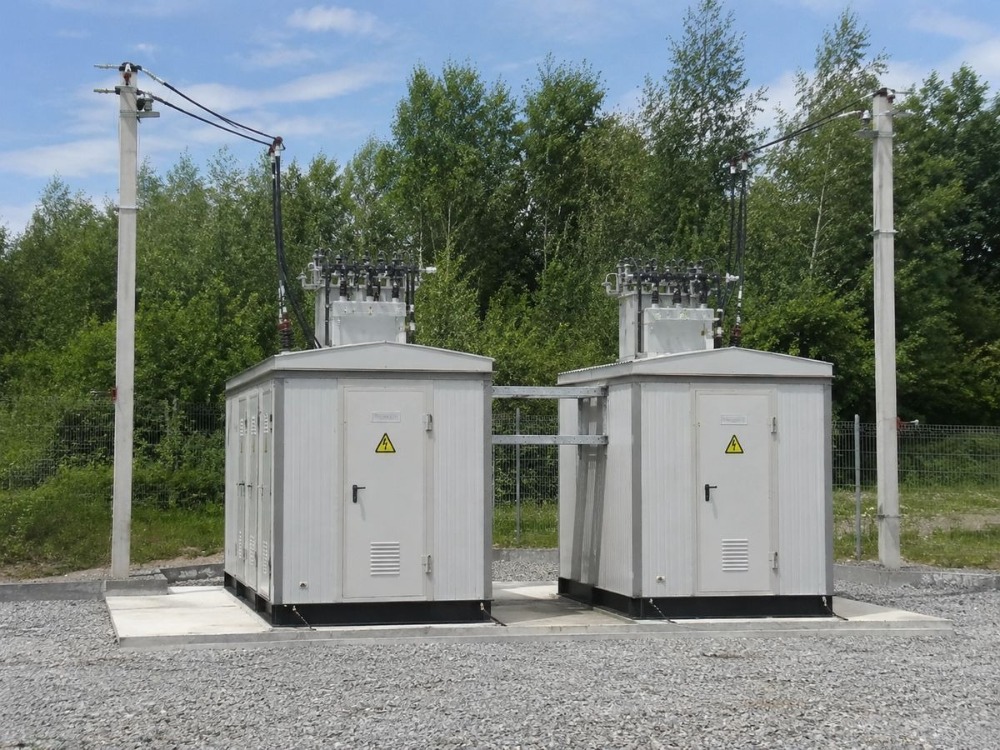

Что такое двухтрансформаторная подстанция 2КТП

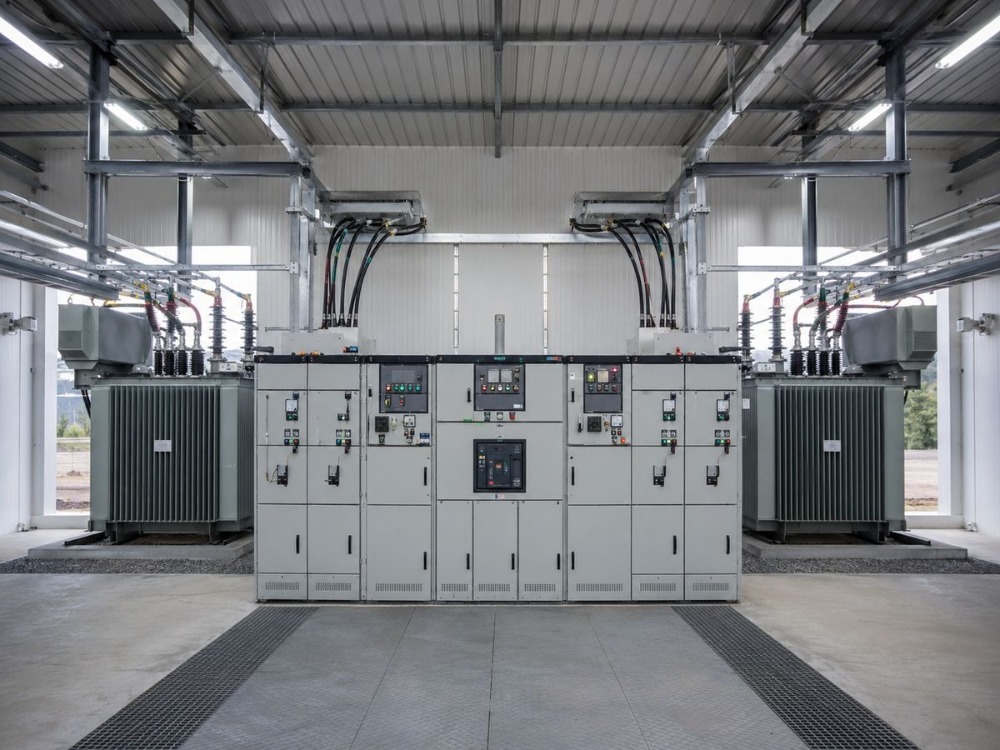

2КТП — это комплектная трансформаторная подстанция с двумя силовыми трансформаторами.

Каждый трансформатор обычно работает со своей секцией распределительного устройства низкого напряжения, а между секциями может предусматриваться секционный аппарат.

Упрощенно схема выглядит следующим образом:

Трансформатор №1 → секция РУНН №1

Трансформатор №2 → секция РУНН №2

Между двумя секциями устанавливается секционный выключатель или другая предусмотренная проектом коммутационная аппаратура.

Такая конфигурация позволяет организовать более гибкое распределение нагрузки и при соответствующем проектировании выполнять переключения между секциями.

Основные задачи 2КТП

Двухтрансформаторная подстанция может решать сразу несколько задач:

• повышение надежности электроснабжения;
• резервирование части нагрузки;
• распределение мощности между двумя трансформаторами;
• разделение технологических потребителей;
• повышение удобства технического обслуживания;
• создание возможности дальнейшего увеличения нагрузки;
• построение секционированной системы 0,4 кВ.

При этом важно понимать: наличие двух трансформаторов само по себе еще не создает полноценную резервированную систему.

Для этого должна быть соответствующим образом разработана электрическая схема.

Главное отличие КТП от 2КТП

Основное отличие заключается не только в количестве установленного оборудования, но и в возможностях всей системы электроснабжения.

Обычная КТП имеет один силовой трансформатор и, как правило, одну основную секцию РУНН.

2КТП включает два трансформатора и позволяет организовать две секции низкого напряжения с возможностью их взаимного резервирования при соответствующей схеме.

Однотрансформаторная КТП обычно проще по конструкции и дешевле. Двухтрансформаторная подстанция сложнее и требует большего количества оборудования, но обеспечивает значительно больше возможностей по распределению нагрузки, резервированию и обслуживанию.

Таким образом, двухтрансформаторное решение целесообразно не просто тогда, когда нужно больше мощности, а когда объекту требуется более надежная и гибкая система электроснабжения.

Когда нужна двухтрансформаторная подстанция

Решение об установке 2КТП принимается на основании проекта электроснабжения.

Наиболее распространенные ситуации рассмотрим отдельно.

Высокие требования к надежности электроснабжения

Для объекта, на котором прекращение электроснабжения приводит к серьезным технологическим, производственным или экономическим последствиям, необходимо предусматривать резервирование.

Это могут быть:

• непрерывные производства;
• крупные промышленные предприятия;
• инженерная инфраструктура;
• насосные станции;
• технологические комплексы;
• крупные логистические центры;
• объекты связи;
• отдельные общественные и инфраструктурные сооружения.

Два трансформатора позволяют разделить потребителей между секциями и создать схему, при которой при отказе одного элемента часть нагрузки может быть переведена на исправное оборудование.

Большая электрическая нагрузка

Еще одна причина применения 2КТП — значительная расчетная мощность объекта.

Например, вместо использования одного крупного трансформатора проектировщик может распределить нагрузку между двумя трансформаторами.

Распространенные варианты:

• 2 × 400 кВА;
• 2 × 630 кВА;
• 2 × 1000 кВА;
• 2 × 1250 кВА;
• 2 × 1600 кВА.

Конкретное решение определяется расчетом и требованиями проекта.

Почему нельзя просто сложить мощности трансформаторов

Если в 2КТП установлены два трансформатора по 1000 кВА, это не означает автоматически, что объект всегда следует рассчитывать на постоянное потребление 2000 кВА.

Необходимо учитывать режим работы оборудования и требования к резервированию.

Если проектом предусмотрено, что при отключении одного трансформатора второй должен принять значительную часть нагрузки, оба трансформатора нельзя постоянно загружать близко к предельному значению.

Именно поэтому мощность 2КТП рассчитывается с учетом нормального и аварийного режимов.

Резервирование в двухтрансформаторной КТП

Одна из главных причин применения двух трансформаторов — возможность повысить надежность электроснабжения.

Но понятие резервирования необходимо трактовать правильно.

Предположим, объект питается от двух трансформаторов:

Т1 → секция №1

Т2 → секция №2

В штатном режиме каждый трансформатор питает свою группу потребителей.

При отключении Т1 необходимо решить, какие потребители секции №1 должны продолжить работу.

Если электрическая схема и мощность Т2 позволяют, часть нагрузки первой секции может быть подключена ко второй.

Что необходимо для резервирования

Недостаточно просто установить два трансформатора.

Необходимо предусмотреть:

• правильное секционирование РУНН;
• коммутационный аппарат между секциями;
• необходимые электрические блокировки;
• соответствующую пропускную способность шин;
• достаточную мощность оставшегося трансформатора;
• корректную настройку защит;
• допустимый режим нагрузки;
• при необходимости автоматическое переключение.

Именно совокупность этих решений формирует резервируемую систему.

Может ли один трансформатор принять всю нагрузку

Может — если именно такой режим предусмотрен проектом и мощности трансформатора достаточно.

Но это не является обязательным свойством любой 2КТП.

В ряде проектов при аварии резервируются только наиболее важные потребители.

Например, предприятие имеет общую нагрузку, включающую технологическое оборудование, вентиляцию, вспомогательные системы, освещение и другие установки.

При отключении одного трансформатора проект может предусматривать сохранение питания основной технологической линии и систем безопасности, а второстепенная нагрузка временно отключается.

Резервирование 100% нагрузки не всегда необходимо

Требование полного резервирования существенно влияет на мощность трансформаторов и стоимость объекта.

Поэтому на этапе проектирования необходимо разделить электроприемники по степени критичности.

Это позволяет подобрать оборудование без неоправданного завышения мощности.

Как выбрать мощность двух трансформаторов

Мощность 2КТП выбирается на основании расчетной нагрузки объекта.

При этом необходимо определить:

• нагрузку каждой секции;
• загрузку трансформаторов в нормальном режиме;
• нагрузку в аварийном режиме;
• перечень резервируемых потребителей;
• возможность отключения второстепенной нагрузки;
• перспективу развития объекта;
• допустимые режимы эксплуатации трансформаторов.

Пример выбора

Предположим, расчетная нагрузка предприятия составляет около 900 кВА.

Теоретически можно установить один трансформатор 1000 кВА.

Однако если производство не допускает длительного полного отключения, однотрансформаторная схема создает единую точку отказа.

Другой вариант — распределить нагрузку между двумя трансформаторами.

Например:

Т1 — часть технологической нагрузки.

Т2 — вторая часть технологической и вспомогательная нагрузка.

При аварии наиболее ответственные электроприемники могут быть сохранены за счет переключения.

В результате задача выбора становится не просто вопросом «1000 кВА или 2 × 630 кВА», а сравнением двух различных архитектур системы электроснабжения.

2КТП-Т: двухтрансформаторная тупиковая подстанция

Если высоковольтная линия заканчивается на подстанции и одновременно требуется два силовых трансформатора, применяется тупиковая двухтрансформаторная схема.

В каталоге СТЭЛЗ представлены двухтрансформаторные тупиковые подстанции 2КТП-Т.

Такое решение подходит, например, для крупного предприятия, которое получает питание по выделенной линии 6 или 10 кВ, а после его КТП высоковольтная сеть дальше не продолжается.

Где применяется 2КТП-Т

Типичные объекты:

• производственные предприятия;
• заводские корпуса;
• крупные склады;
• логистические комплексы;
• промышленные здания;
• инженерные сооружения;
• энергоемкие коммерческие объекты.

Главное условие тупиковой схемы — подстанция является конечной точкой соответствующего высоковольтного участка.

2КТП-П: двухтрансформаторная проходная подстанция

Если требуется два трансформатора и одновременно необходимо продолжить сеть высокого напряжения дальше, рассматривается проходное исполнение.

Двухтрансформаторные проходные подстанции 2КТП-П применяются в распределенных сетях промышленных предприятий, индустриальных парков и других объектов с несколькими энергетическими узлами.

Условно схема может выглядеть так:

Источник 10 кВ → 2КТП-П №1 → следующая КТП → следующая КТП.

При этом сама 2КТП-П питает локальных потребителей через два силовых трансформатора и обеспечивает дальнейшее прохождение сети высокого напряжения.

Чем 2КТП-П отличается от 2КТП-Т

Различие соответствует принципу, который действует и для однотрансформаторных КТП:

• 2КТП-Т — тупиковая высоковольтная схема;
• 2КТП-П — проходная высоковольтная схема.

Количество трансформаторов не определяет способ подключения к сети.

Поэтому сначала необходимо определить топологию сети ВН, а уже затем подбирать одно- или двухтрансформаторное исполнение.

АВР в двухтрансформаторной подстанции

Автоматический ввод резерва может использоваться для автоматизации переключений при нарушении нормального режима электроснабжения.

В зависимости от проектной схемы АВР контролирует наличие напряжения и выполняет заданный алгоритм переключений.

Однако наличие двух трансформаторов не означает, что АВР обязательно входит в любую 2КТП.

Когда нужен АВР

АВР особенно актуален для объектов, где:

• перерыв питания необходимо минимизировать;
• ручное переключение занимает недопустимо много времени;
• имеются ответственные электроприемники;
• предусмотрена работа от резервного ввода или секции;
• алгоритм автоматического восстановления электроснабжения определен проектом.

АВР необходимо проектировать вместе со всей системой

Нельзя рассматривать АВР как отдельный аппарат, который просто добавляется в КТП.

Необходимо согласовать:

• логику переключений;
• вводные аппараты;
• секционный аппарат;
• блокировки;
• выдержки времени;
• условия возврата к нормальной схеме;
• режим работы трансформаторов;
• действия при коротком замыкании.

Поэтому требования к АВР желательно сформировать еще до изготовления РУНН.



Разделение нагрузок между трансформаторами

Двухтрансформаторная схема позволяет логически разделить электропотребление предприятия.

Например, первая секция может обеспечивать:

• технологическую линию №1;
• вентиляцию;
• насосное оборудование;
• освещение первого корпуса.

Вторая секция:

• технологическую линию №2;
• склад;
• административный корпус;
• вспомогательные системы.

Такое разделение упрощает управление энергосистемой и повышает гибкость эксплуатации.

Зачем нужны две секции РУНН

Если оба трансформатора просто подключить к общей системе без продуманного секционирования, значительная часть преимуществ двухтрансформаторной схемы может быть потеряна.

Раздельные секции позволяют:

• локализовать аварийный участок;
• обслуживать часть оборудования;
• перераспределять нагрузку;
• организовывать резервирование;
• уменьшать масштаб отключения при ремонте.

Именно поэтому структура РУНН является одной из важнейших частей проекта 2КТП.

Как силовые трансформаторы выбираются для 2КТП

В составе подстанции могут применяться различные силовые масляные трансформаторы.

При подборе необходимо учитывать:

• номинальную мощность;
• напряжение ВН;
• напряжение НН;
• схему и группу соединения;
• потери;
• условия эксплуатации;
• климатическое исполнение;
• способ охлаждения;
• допустимые режимы нагрузки.

Для корректной работы двухтрансформаторной системы параметры обоих трансформаторов и электрической схемы должны быть согласованы проектом.

Можно ли эксплуатировать трансформаторы параллельно

Параллельная работа трансформаторов является отдельным техническим режимом и не является обязательной для любой 2КТП.

Часто трансформаторы работают на раздельные секции шин, а секционный аппарат в нормальном режиме остается отключенным.

Если проект предусматривает параллельную работу, необходимо проверить совместимость трансформаторов и выполнить соответствующие электротехнические расчеты.

Почему две секции часто работают раздельно

Раздельная работа может использоваться для:

• ограничения токов короткого замыкания;
• разделения технологической нагрузки;
• повышения селективности защит;
• упрощения эксплуатации;
• резервирования через секционный выключатель.

Конкретный режим определяется проектом.

Когда 2КТП не нужна

Несмотря на преимущества, установка второго трансформатора не всегда оправданна.

Двухтрансформаторная схема может быть избыточной, если:

• объект имеет небольшую нагрузку;
• перерыв питания допустим;
• резервирование уже обеспечено другим способом;
• перспективного значительного увеличения нагрузки не планируется;
• экономические затраты на второй трансформатор и дополнительное РУНН не оправданы.

Например, небольшой отдельно стоящий склад с расчетной нагрузкой 200–300 кВА и отсутствием критичных технологических процессов обычно не требует двухтрансформаторной подстанции только ради формального повышения надежности.

Окончательное решение должно основываться на проекте и технических требованиях конкретного объекта.

Основные ошибки при выборе 2КТП

Ошибка 1. Считать, что два трансформатора автоматически обеспечивают резервирование

Резервирование появляется только тогда, когда соответствующим образом рассчитаны трансформаторы, секции, коммутационная аппаратура и алгоритм переключений.

Ошибка 2. Удваивать мощность без расчета

Выбор 2 × 1000 кВА вместо одного трансформатора 1000 кВА только потому, что «два надежнее», может привести к неоправданному увеличению стоимости проекта.

Ошибка 3. Не учитывать аварийный режим

Необходимо заранее определить, что произойдет при отключении одного трансформатора и какая нагрузка должна остаться включенной.

Ошибка 4. Не разделять критические и второстепенные нагрузки

Если все потребители считать одинаково важными, мощность резервного режима может быть существенно завышена.

Ошибка 5. Не предусматривать резервные линии РУНН

При расширении предприятия может потребоваться подключение новых нагрузок. Известные перспективы развития желательно учитывать заранее.

Ошибка 6. Путать 2КТП-Т и 2КТП-П

Количество трансформаторов и тип высоковольтной схемы — независимые параметры.

Два трансформатора могут использоваться как в тупиковой, так и в проходной подстанции.

Что дороже: КТП или 2КТП

При сопоставимой мощности двухтрансформаторная схема обычно требует большего количества оборудования.

На стоимость могут влиять:

• второй силовой трансформатор;
• дополнительное высоковольтное оборудование;
• две секции РУНН;
• секционный аппарат;
• АВР;
• увеличенное количество коммутационной аппаратуры;
• более крупный корпус;
• дополнительные шинные соединения;
• системы контроля и защиты.

Однако сравнивать только первоначальную стоимость оборудования неправильно.

Для предприятия необходимо оценивать также последствия простоя.

Если остановка производства на несколько часов приводит к серьезным потерям, экономия на резервировании может оказаться значительно меньше потенциальных убытков от нарушения электроснабжения.

Какие данные нужны для заказа двухтрансформаторной КТП

Для расчета 2КТП производителю желательно предоставить:

• расчетную электрическую нагрузку;
• мощность каждого трансформатора;
• напряжение ВН — 6 или 10 кВ;
• напряжение НН — обычно 0,4 кВ;
• тупиковую или проходную схему;
• однолинейную электрическую схему;
• количество вводов;
• схему секционирования РУНН;
• количество отходящих линий;
• номиналы аппаратов;
• требования к АВР;
• требования к учету электроэнергии;
• способ ввода и вывода кабелей;
• регион установки;
• климатические условия эксплуатации.

Если детальная спецификация еще не сформирована, исходные данные можно передать через опросные листы.

Что особенно важно указать для 2КТП

Для двухтрансформаторной подстанции необходимо четко описать требуемый режим работы при отказе одного трансформатора.

Производитель и проектировщик должны понимать:

• какая нагрузка остается в работе;
• требуется ли автоматическое переключение;
• должна ли одна секция резервировать другую полностью;
• допускается ли отключение части потребителей;
• какая мощность необходима в аварийном режиме.

Чем точнее схема, тем точнее расчет оборудования

Фраза «нужна 2КТП 2 × 1000 кВА» определяет только небольшую часть параметров будущей подстанции.

Две 2КТП одинаковой мощности могут существенно отличаться по РУВН, РУНН, АВР, отходящим линиям и системе защиты.

КТП или 2КТП: практические примеры

Небольшой складской объект

Расчетная нагрузка невелика, длительное отключение не приводит к критическим последствиям, отдельное резервирование не требуется.

В таком случае рациональным решением может быть однотрансформаторная КТП.

Производственное предприятие

На объекте имеется непрерывная технологическая линия и вспомогательное оборудование.

Длительное полное отключение электроснабжения приводит к значительным потерям.

В этом случае рационально рассмотреть двухтрансформаторную схему с разделением нагрузки и резервированием ответственных потребителей.

Крупный логистический комплекс

Объект состоит из нескольких корпусов, холодильного оборудования, систем вентиляции, автоматизированных складских линий и административной части.

При соответствующем расчете 2КТП позволяет разделить нагрузки по секциям и создать более гибкую систему эксплуатации.

Расширяемое промышленное предприятие

Сегодня расчетная нагрузка относительно невелика, однако в ближайшие годы планируется ввод второй производственной линии.

В этом случае перспективную мощность и схему электроснабжения целесообразно учитывать заранее, чтобы позднее не потребовалась масштабная реконструкция энергетической инфраструктуры.

Как выбрать между КТП и 2КТП

Для предварительного выбора удобно последовательно ответить на несколько вопросов.

1. Какова расчетная нагрузка объекта?

Если она уверенно обеспечивается одним трансформатором, это еще не означает, что однотрансформаторная схема обязательно оптимальна, но является важным исходным параметром.

2. Допустимо ли полное отключение объекта при неисправности трансформатора?

Если нет, необходимо рассматривать варианты резервирования.

3. Какие потребители должны работать при аварии?

Не всегда требуется резервировать 100% оборудования.

4. Есть ли перспективное увеличение нагрузки?

Расширение производства желательно учитывать заранее.

5. Требуется тупиковая или проходная схема?

Если линия 6/10 кВ заканчивается на объекте — рассматривается тупиковое исполнение.

Если линия должна продолжаться — проходное.

6. Необходим ли АВР?

Это определяется требованиями по допустимой продолжительности перерыва электроснабжения и алгоритмом работы сети.

Простая логика предварительного выбора

Если объект небольшой, допускает технологический перерыв и не требует отдельного резервирования — чаще рассматривается обычная КТП.

Если объект имеет значительную нагрузку, ответственных потребителей и высокие требования к надежности — необходимо анализировать возможность применения 2КТП.

Окончательное решение принимается после электротехнического расчета.

КТП или двухтрансформаторная 2КТП: итоговый выбор

Однотрансформаторная КТП является рациональным решением для объектов, где один трансформатор обеспечивает расчетную нагрузку и допустимый уровень надежности электроснабжения.

Двухтрансформаторная подстанция 2КТП становится целесообразной, когда необходимо:

• повысить надежность системы;
• распределить значительную нагрузку;
• создать две секции электроснабжения;
• резервировать ответственных потребителей;
• уменьшить последствия отключения одного трансформатора;
• обеспечить гибкость при эксплуатации и развитии предприятия.

При этом выбор между КТП и 2КТП нельзя выполнять только по суммарной мощности.

Необходимо рассматривать нормальный и аварийный режимы, категорию электроприемников, схему РУНН, состав резервируемой нагрузки и топологию сети высокого напряжения.

Для тупиковой схемы можно рассматривать двухтрансформаторные подстанции 2КТП-Т, а если требуется транзит сети 6 или 10 кВ — проходные 2КТП-П.

Для точного расчета оборудования необходимо передать СТЭЛЗ однолинейную схему, техническое задание или заполненный опросный лист. Это позволит подобрать конфигурацию подстанции с учетом мощности, режима резервирования, количества отходящих линий и требований конкретного объекта.
