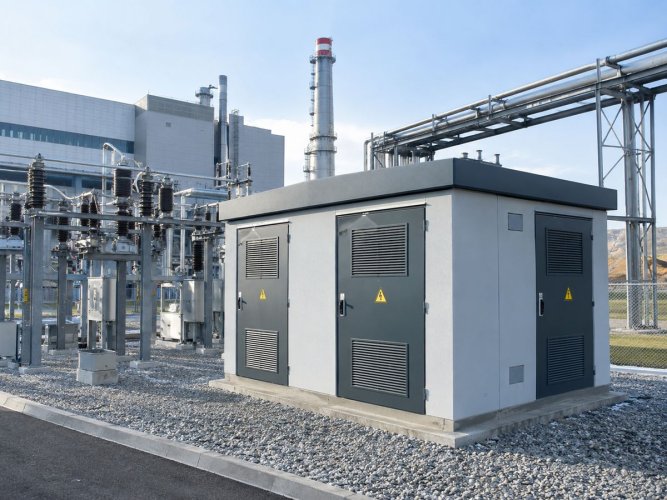

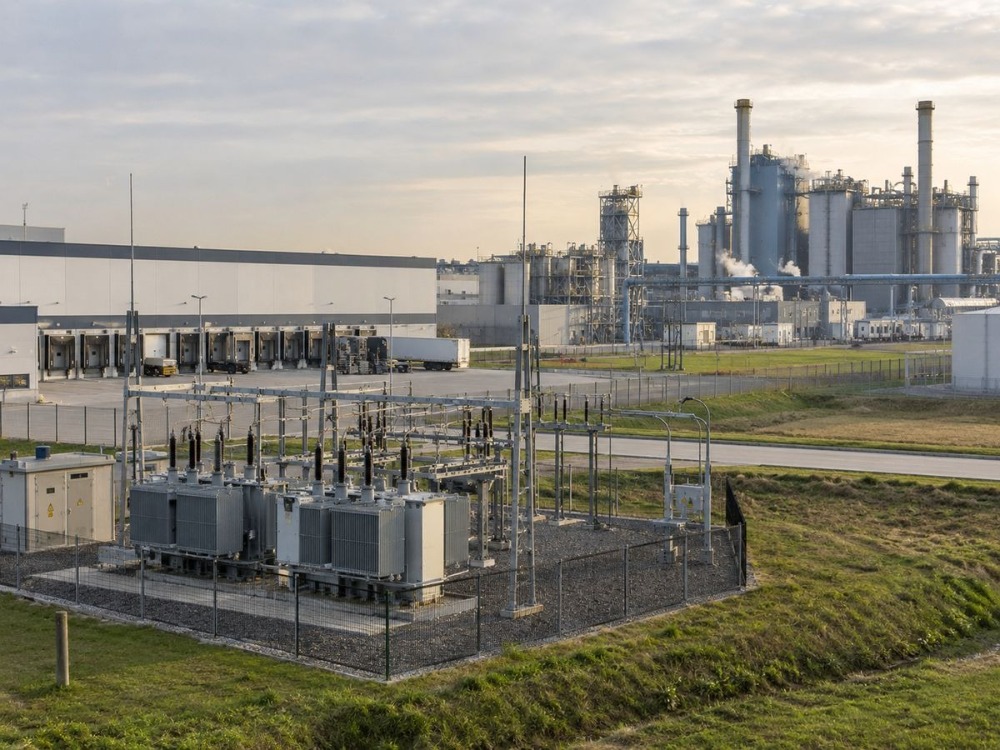

КТП 630, 1000, 1250, 1600 или 2500 кВА: какую мощность выбрать для объекта

При выборе комплектной трансформаторной подстанции заказчик часто уже располагает предварительным диапазоном мощности, но должен определить конкретный номинал: 630, 1000, 1250, 1600 или 2500 кВА. Именно эти мощности широко используются для электроснабжения производственных предприятий, складских и логистических комплексов, коммерческих объектов, инженерной инфраструктуры и других потребителей со средней и высокой электрической нагрузкой.

Выбирать КТП только по площади здания или суммарной мощности установленного оборудования неправильно. Два объекта одинаковой площади могут требовать принципиально разные трансформаторные подстанции. Например, обычный склад и производственный корпус со станками, компрессорами, вентиляционными системами и крупными электродвигателями создают совершенно разные электрические нагрузки.

При выборе необходимо учитывать расчетную мощность, коэффициент мощности, характер электроприемников, пусковые токи, режим работы предприятия, требования к резервированию и перспективу увеличения потребления.

Кроме того, мощность — только один из параметров комплектной трансформаторной подстанции КТП. Одновременно необходимо определить напряжение 6 или 10 кВ, тупиковую или проходную схему, количество трансформаторов, состав РУВН и РУНН и количество отходящих линий.

Разберем различия между КТП 630, 1000, 1250, 1600 и 2500 кВА и рассмотрим, для каких объектов может использоваться каждый номинал.

Что означает мощность КТП в кВА

Обозначение мощности КТП связано прежде всего с номинальной полной мощностью установленного силового трансформатора.

Например:

КТП 630 кВА — трансформатор номинальной мощностью 630 кВА;

КТП 1000 кВА — трансформатор 1000 кВА;

КТП 1250 кВА — трансформатор 1250 кВА;

КТП 1600 кВА — трансформатор 1600 кВА;

КТП 2500 кВА — трансформатор 2500 кВА.

При этом нельзя напрямую приравнивать кВА к кВт.

Активная мощность объекта в кВт связана с полной мощностью через коэффициент мощности cos φ.

Упрощенно:

S = P / cos φ

где:

S — полная мощность, кВА;

P — активная мощность, кВт;

cos φ — коэффициент мощности.

Например, при активной нагрузке 800 кВт и cos φ = 0,9 полная мощность составит примерно:

800 / 0,9 = 889 кВА.

Следовательно, трансформатор 630 кВА для такой нагрузки недостаточен, а номинал 1000 кВА уже может рассматриваться в качестве исходного варианта. Однако окончательный выбор зависит от запаса, режима работы оборудования и других факторов.

Почему нельзя загружать КТП только «по паспортной мощности»

Номинальная мощность трансформатора не означает, что при проектировании объект желательно постоянно рассчитывать на работу оборудования непосредственно у предельного значения.

Необходимо учитывать:

• изменение нагрузки в течение суток;
• сезонные колебания;
• пуск электродвигателей;
• перспективу развития;
• допустимые режимы эксплуатации;
• температуру окружающего воздуха;
• характер технологического процесса.

Поэтому выбор между соседними номиналами часто определяется не сегодняшним потреблением, а прогнозом работы объекта в течение следующих нескольких лет.

Сравнение КТП 630, 1000, 1250, 1600 и 2500 кВА

Для предварительного понимания различий можно использовать следующую таблицу.

Приведенные значения являются ориентировочными. Тип объекта сам по себе не определяет требуемую мощность КТП. Она выбирается только после расчета электрической нагрузки.

Почему при увеличении мощности меняется не только трансформатор

Переход, например, с 630 на 1600 кВА означает существенное увеличение токов на стороне 0,4 кВ.

Поэтому необходимо соответствующим образом рассчитывать:

• сборные шины РУНН;
• вводные аппараты;
• кабельные линии;
• секционные выключатели;
• измерительные трансформаторы;
• защитную аппаратуру;
• систему учета.

Именно поэтому увеличение мощности уже существующей КТП не всегда можно выполнить простой заменой трансформатора.

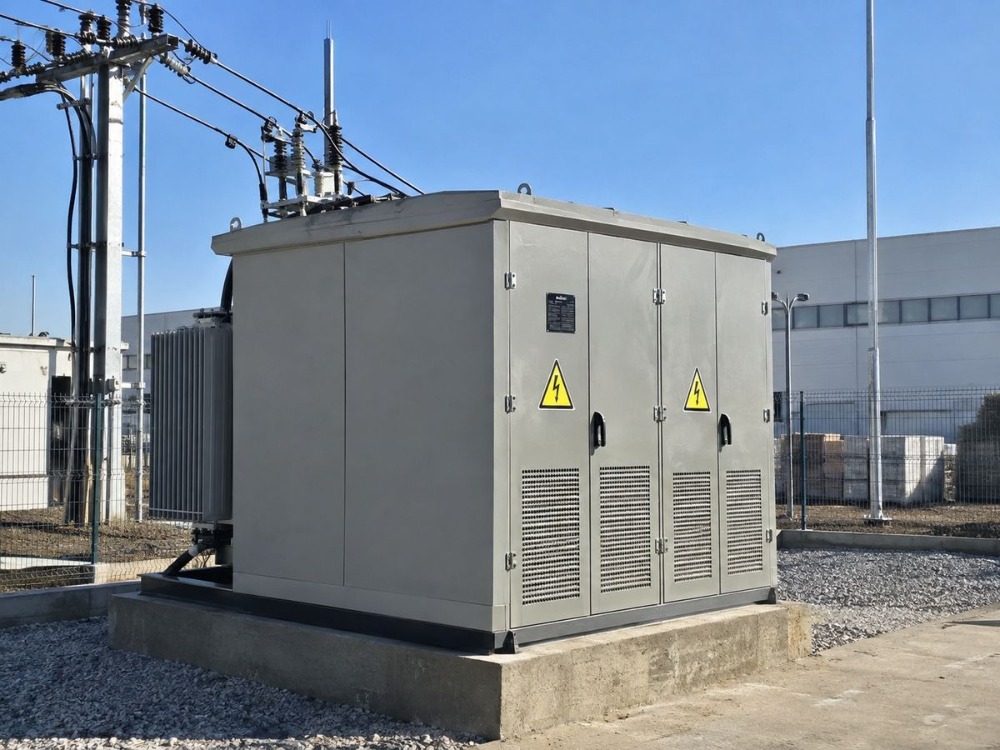

КТП 630 кВА: для каких объектов подходит

КТП 630 кВА является одним из распространенных вариантов для объектов средней мощности.

Такое оборудование может использоваться для электроснабжения:

• производственного корпуса;
• складского здания;
• небольшого логистического терминала;
• коммерческого объекта;
• сельскохозяйственного предприятия;
• насосного оборудования;
• коммунальной инфраструктуры;
• строительного объекта.

Если расчетная полная нагрузка находится существенно ниже 630 кВА и имеется разумный резерв для дальнейшего развития, такой номинал может быть рациональным.

Для объектов с транзитом высоковольтной линии может применяться проходная КТП-П 630 кВА.

Если подстанция является конечной точкой сети 6 или 10 кВ, рассматриваются тупиковые КТП-Т.

Когда КТП 630 кВА уже недостаточно

При выборе необходимо оценивать не только текущее состояние объекта.

Переход на более высокий номинал целесообразно анализировать, если:

• расчетная нагрузка приближается к мощности трансформатора;
• планируется установка нового оборудования;
• присутствуют крупные электродвигатели;
• имеется значительная сезонная нагрузка;
• требуется резерв для дальнейшего развития.

Пример

Предприятие имеет расчетную полную нагрузку 500 кВА.

При стабильной структуре потребления КТП 630 кВА может иметь достаточный запас.

Но если через год планируется новая производственная линия еще на 150–200 кВА, изначальная установка 630 кВА может привести к необходимости ранней реконструкции.

В таком случае имеет смысл сразу сравнить вариант 630 кВА с КТП 1000 кВА.

КТП 1000 кВА: универсальный вариант для производственных объектов

КТП 1000 кВА часто рассматривается для предприятий и коммерческих объектов с существенной электрической нагрузкой.

Она может применяться для:

• производственных предприятий;
• крупных складов;
• логистических центров;
• торговых комплексов;
• холодильных складов;
• инженерной инфраструктуры;
• отдельных цехов;
• административно-производственных комплексов.

Для объекта с проходной схемой электроснабжения можно использовать КТП-П 1000 кВА.

Когда имеет смысл перейти с 630 на 1000 кВА

Сравнение этих двух номиналов особенно часто возникает при проектировании новых объектов.

КТП 1000 кВА имеет смысл анализировать, если:

• расчетная нагрузка превышает возможности 630 кВА;
• ожидается заметное увеличение потребления;
• необходимо подключить крупные электродвигатели;
• объект развивается поэтапно;
• требуется дополнительный эксплуатационный резерв.

Но устанавливать 1000 кВА вместо 630 кВА только «с большим запасом» также не всегда экономически целесообразно.

Следует оценивать реальную перспективную нагрузку.

КТП 1250 кВА: промежуточное решение между 1000 и 1600 кВА

КТП 1250 кВА занимает важную позицию между распространенными номиналами 1000 и 1600 кВА.

Она может быть рациональна в ситуации, когда 1000 кВА уже недостаточно, а установка 1600 кВА создает избыточный запас.

Такие подстанции могут использоваться для:

• производственных цехов;
• предприятий среднего и крупного масштаба;
• складско-производственных комплексов;
• объектов с холодильным оборудованием;
• инженерных комплексов;
• производств с большим количеством электродвигателей.

Для проходной сети может рассматриваться КТП-П 1250–1600 кВА.

КТП 1000 или 1250 кВА

Предположим, расчетная полная нагрузка объекта составляет около 850–900 кВА.

Трансформатор 1000 кВА технически уже находится сравнительно близко к нагрузке.

Если предприятие планирует подключение дополнительного оборудования, номинал 1250 кВА может дать более комфортный резерв.

Однако если потребление объекта стабильно и развитие не планируется, экономическая целесообразность увеличения мощности требует отдельной оценки.

Когда 1250 кВА особенно логичны

Такой номинал удобен для проектов, где увеличение с 1000 до 1600 кВА было бы слишком большим шагом.

Это позволяет получить дополнительный резерв без чрезмерного увеличения установленной мощности.



КТП 1600 кВА: решение для крупной нагрузки

КТП 1600 кВА используется для более энергоемких объектов.

Например:

• крупных промышленных предприятий;
• производственных цехов;
• металлообрабатывающих предприятий;
• крупных логистических комплексов;
• холодильных терминалов;
• инженерной инфраструктуры;
• предприятий с большим количеством электроприводов.

В распределенной высоковольтной сети может использоваться проходная КТП-П 1600 кВА.

При такой мощности особое значение приобретает грамотное проектирование низковольтной части.

Что особенно важно для КТП 1600 кВА

Необходимо тщательно проверить:

• расчетный ток на стороне НН;
• сечение сборных шин;
• номинал вводного аппарата;
• токи короткого замыкания;
• параметры отходящих линий;
• селективность защиты;
• вентиляцию;
• условия эксплуатации оборудования.

При больших токах ошибки в проектировании РУНН становятся особенно критичными.

КТП 1250 или 1600 кВА

Если расчетная нагрузка находится между номиналами, следует анализировать перспективу развития.

Например:

текущая нагрузка — 950 кВА;

через два года ожидается дополнительная нагрузка — 250 кВА.

В таком случае перспектива уже приближается к 1200 кВА, и выбор 1600 кВА может оказаться более обоснованным, чем установка оборудования 1250 кВА почти без дальнейшего резерва.

Но мощность не нужно завышать автоматически

Если объект стабильно потребляет около 850–900 кВА и расширение не планируется, установка 1600 кВА вместо 1000 или 1250 кВА требует технического и экономического обоснования.

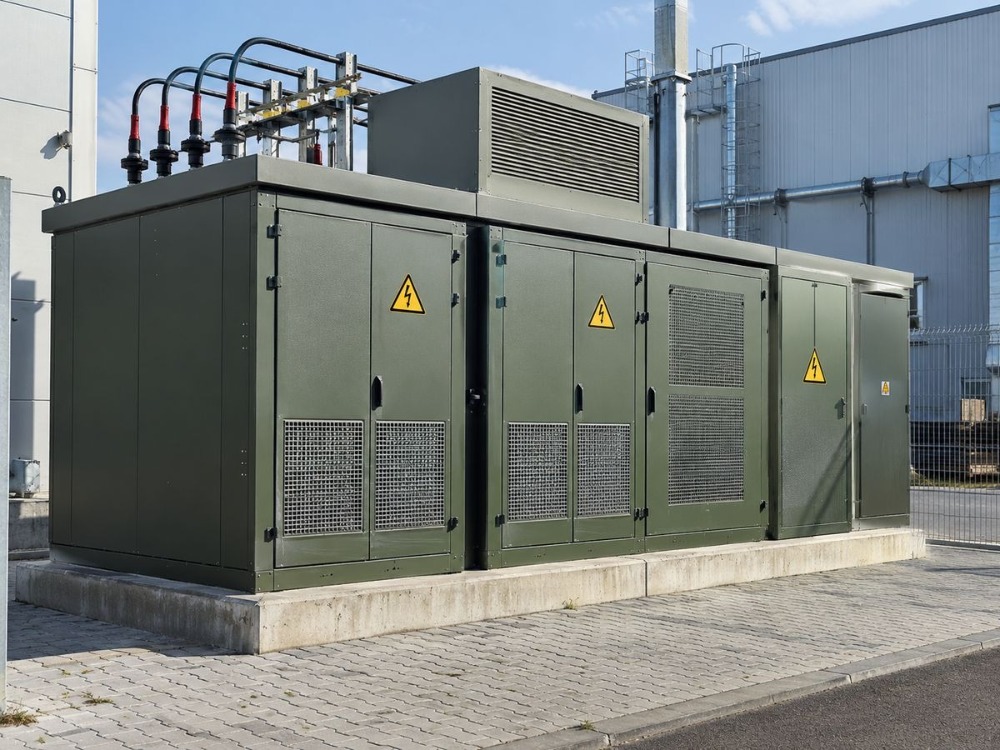

КТП 2500 кВА: когда требуется высокая установленная мощность

КТП 2500 кВА предназначена для объектов с высокой концентрацией электрической нагрузки.

Такой номинал может использоваться для:

• крупных производственных комплексов;
• энергоемких предприятий;
• тяжелого машиностроения;
• добывающей промышленности;
• крупных складско-производственных объектов;
• инфраструктурных комплексов;
• мощных инженерных систем.

Для соответствующей схемы сети может применяться проходная КТП-П 2500 кВА.

Однако при выходе на такие мощности необходимо особенно внимательно сравнивать однотрансформаторную и двухтрансформаторную схемы.

Один трансформатор 2500 кВА или два меньшей мощности

Для крупного объекта вопрос уже может звучать не так:

«1250 или 1600 кВА?»

А так:

«Один трансформатор 2500 кВА или два трансформатора меньшего номинала?»

Например, проектировщик может сравнивать:

1 × 2500 кВА;

2 × 1250 кВА;

2 × 1600 кВА.

Эти решения нельзя считать взаимозаменяемыми только по суммарной мощности.

Преимущества одного трансформатора

Однотрансформаторная схема обычно имеет:

• меньше оборудования;
• более простое РУВН;
• более простую систему РУНН;
• меньшие капитальные затраты;
• более простое обслуживание схемы.

Преимущества двух трансформаторов

Двухтрансформаторные подстанции 2КТП позволяют:

• разделить нагрузку между секциями;
• организовать резервирование;
• сохранить часть потребителей при отключении одного трансформатора;
• выполнять обслуживание одной части оборудования;
• гибче распределять технологические нагрузки.

Как выбрать между этими вариантами

Главным критерием становится уже не только суммарная мощность, но и надежность электроснабжения.

Для предприятия, где полное отключение на несколько часов недопустимо, двухтрансформаторная схема может иметь принципиальное преимущество.

Как сравнить соседние мощности КТП

На практике чаще всего приходится выбирать между соседними номиналами.

Рассмотрим основные ситуации.

КТП 630 или 1000 кВА

КТП 630 кВА подходит, если:

• расчетная нагрузка находится с достаточным запасом ниже номинала;
• крупное расширение не планируется;
• отсутствуют значительные пусковые нагрузки.

КТП 1000 кВА стоит рассматривать, если:

• расчетная нагрузка превышает возможности 630 кВА;
• планируется установка дополнительного оборудования;
• присутствует существенная перспектива роста.

Основной риск выбора 630 кВА

Экономия на первоначальном оборудовании может потерять смысл, если через несколько лет потребуется полностью менять трансформатор и часть РУНН.

КТП 1000 или 1250 кВА

Выбор 1250 кВА становится логичным при нагрузке, которая уже не оставляет достаточного резерва у трансформатора 1000 кВА.

При этом нет необходимости сразу переходить к значительно более мощному решению 1600 кВА.

Основной вопрос

Насколько вероятно увеличение электрической нагрузки в течение расчетного периода эксплуатации?

Если рост нагрузки подтвержден проектом развития предприятия, дополнительный резерв может быть оправдан.

КТП 1250 или 1600 кВА

Разница между этими вариантами становится важной для крупных производственных объектов.

1600 кВА целесообразно рассматривать при:

• более высокой расчетной нагрузке;
• наличии крупных двигателей;
• перспективе развития;
• большом количестве инженерного оборудования.

Не следует выбирать 1600 кВА только из-за размера объекта

Большая площадь здания сама по себе не означает высокую электрическую нагрузку.

Например, крупный неотапливаемый склад может потреблять существенно меньше электроэнергии, чем сравнительно небольшой металлообрабатывающий цех.

КТП 1600 или 2500 кВА

Переход к 2500 кВА — значительное увеличение мощности.

Такое решение обычно требуется, когда:

• расчетная нагрузка существенно превышает возможности 1600 кВА;
• имеется высокая концентрация энергоемкого оборудования;
• проектом предусмотрено значительное расширение;
• один крупный трансформатор является рациональным решением по схеме объекта.

В некоторых случаях вместо этого необходимо рассматривать 2КТП.



Как тип объекта влияет на выбор мощности

Назначение объекта может дать предварительное представление о характере нагрузки, но не заменяет расчет.

Склад

Основными потребителями могут быть:

• освещение;
• вентиляция;
• отопление;
• холодильные системы;
• погрузочное оборудование;
• зарядные станции.

Обычный сухой склад и холодильный логистический комплекс одинаковой площади будут иметь совершенно разные нагрузки.

Производственный цех

Дополнительно появляются:

• станки;
• электроприводы;
• компрессоры;
• сварочное оборудование;
• технологические установки.

Поэтому производственный объект часто имеет значительно более высокую удельную нагрузку.

Логистический комплекс

Современный логистический центр может включать:

• автоматизированные конвейеры;
• сортировочные системы;
• зарядные устройства;
• вентиляцию;
• холодильное оборудование;
• серверное оборудование.

Вывод

Мощность КТП определяется не названием объекта, а составом его электроприемников.

Как учитывать дальнейшее развитие объекта

КТП обычно приобретается на длительный период эксплуатации.

Поэтому одна из серьезных ошибок — рассчитывать мощность исключительно на день запуска объекта.

Необходимо учитывать:

• следующие очереди строительства;
• новые производственные линии;
• модернизацию оборудования;
• автоматизацию производства;
• увеличение складской площади;
• установку дополнительных систем вентиляции;
• развитие зарядной инфраструктуры.

Но резерв должен быть реальным

Предусматривать огромный запас без каких-либо планов развития также нерационально.

Правильный подход:

текущая расчетная нагрузка → подтвержденная перспективная нагрузка → выбор ближайшего обоснованного номинала.

Как пусковые токи влияют на выбор между 630, 1000 и 1600 кВА

Особенно важен этот вопрос для объектов с электродвигателями большой мощности.

К ним относятся:

• насосные станции;
• компрессорные;
• дробильное оборудование;
• вентиляционные системы;
• производственные линии.

Во время запуска ток двигателя может значительно превышать ток его нормального режима.

В результате возможны:

• падение напряжения;
• неустойчивый запуск;
• срабатывание защиты;
• влияние на другие электроприемники.

Поэтому две установки с одинаковой номинальной активной мощностью могут предъявлять разные требования к трансформатору.

Что необходимо проверить

Для крупных двигателей учитываются:

• номинальная мощность;
• пусковой ток;
• способ запуска;
• количество одновременно запускаемых двигателей;
• нагрузка остальных потребителей в момент запуска.

Применение частотных преобразователей и устройств плавного пуска способно изменить ситуацию, но также должно учитываться проектом.

Что происходит при выборе слишком малой КТП

Недостаточная мощность приводит к отсутствию нормального эксплуатационного резерва.

Возможные последствия:

• перегрузка трансформатора;
• повышенный нагрев;
• ограничение подключения нового оборудования;
• необходимость контролировать одновременность работы потребителей;
• просадки напряжения;
• ранняя реконструкция подстанции.

Особенно опасно выбирать номинал почти точно под текущую расчетную нагрузку, если предприятие находится в стадии развития.

Что происходит при выборе слишком мощной КТП

Большой запас сам по себе также не является преимуществом.

Последствия чрезмерного завышения:

• увеличение стоимости трансформатора;
• более дорогое РУНН;
• увеличение номиналов коммутационной аппаратуры;
• дополнительные затраты на кабельную инфраструктуру;
• увеличение потерь холостого хода;
• неоправданное усложнение проекта.

Поэтому принцип «лучше поставить в два раза мощнее» нельзя считать правильной инженерной стратегией.

6/0,4 или 10/0,4 кВ — влияет ли это на выбор мощности

Необходимо разделять два параметра:

мощность трансформатора;

напряжение питающей сети.

КТП 630, 1000, 1250, 1600 или 2500 кВА может проектироваться для соответствующего напряжения сети согласно техническим условиям объекта.

Например:

КТП 630 кВА 10/0,4 кВ;

КТП 1000 кВА 6/0,4 кВ;

КТП 1600 кВА 10/0,4 кВ.

Выбор между 6 и 10 кВ определяется внешней системой электроснабжения, а не требуемой мощностью КТП.

Тупиковая или проходная КТП выбранной мощности

После определения мощности необходимо определить место подстанции в высоковольтной сети.

Если линия 6 или 10 кВ заканчивается на объекте, используются тупиковые трансформаторные подстанции КТП-Т.

Если линия должна продолжаться через КТП к следующему энергетическому узлу, применяются проходные КТП-П.

Мощность и схема подключения являются независимыми характеристиками.

То есть могут существовать:

• КТП-Т 630 кВА;
• КТП-П 630 кВА;
• КТП-Т 1000 кВА;
• КТП-П 1000 кВА;
• КТП-Т 1600 кВА;
• КТП-П 1600 кВА.

Нужно ли выбирать 2КТП вместо более мощной однотрансформаторной КТП

При высокой нагрузке этот вопрос обязательно необходимо рассмотреть.

Двухтрансформаторная схема нужна прежде всего не для механического увеличения мощности, а для повышения гибкости и надежности электроснабжения.

Например, вместо одного крупного силового трансформатора может использоваться двухтрансформаторная КТП.

Когда 2КТП имеет преимущество

Если объект:

• имеет ответственных потребителей;
• не допускает длительного полного отключения;
• требует секционирования;
• имеет несколько крупных групп нагрузки;
• должен сохранять часть технологического процесса при ремонте оборудования.

Тогда наличие второго трансформатора становится важным элементом архитектуры сети.

Один большой или два меньших трансформатора

Этот вопрос нельзя решать только сравнением кВА.

Необходимо сравнивать:

• нормальный режим;
• аварийный режим;
• стоимость оборудования;
• стоимость простоев;
• условия обслуживания;
• возможность развития предприятия.

Практические примеры выбора мощности КТП

Пример 1. Складской комплекс

Расчетная полная нагрузка — 430 кВА.

Расширение объекта в ближайшие годы не планируется.

КТП 630 кВА может быть рациональным решением с приемлемым резервом.

Пример 2. Производственный корпус

Расчетная нагрузка — 720 кВА.

Планируется установка дополнительного оборудования.

В такой ситуации имеет смысл анализировать КТП 1000 кВА, а не пытаться использовать 630 кВА с высокой загрузкой.

Пример 3. Развивающееся производство

Текущая расчетная нагрузка — 850 кВА.

В течение двух лет ожидается увеличение еще на 200 кВА.

Вместо 1000 кВА можно рассмотреть 1250 кВА либо более мощное решение в зависимости от характера нагрузки и необходимого резерва.

Пример 4. Крупный промышленный объект

Расчетная нагрузка составляет около 1200 кВА, имеются крупные электродвигатели и перспектива развития.

КТП 1600 кВА может быть более рациональным номиналом.

Пример 5. Энергоемкое предприятие

Нагрузка приближается к диапазону 1800–2000 кВА.

В таком случае необходимо сравнивать КТП 2500 кВА и двухтрансформаторную схему.

Почему эти примеры нельзя использовать как готовый расчет

Одинаковая расчетная мощность не означает одинаковое техническое решение.

Необходимо дополнительно учитывать режим потребления, резервирование, пусковые токи и топологию электроснабжения.

Основные ошибки при выборе номинала КТП

Ошибка 1. Выбирать мощность по площади здания

Площадь может использоваться лишь как один из исходных параметров на ранней стадии оценки.

Фактическую мощность определяет электрическая нагрузка.

Ошибка 2. Складывать паспортную мощность всего оборудования

Не все потребители работают одновременно и с номинальной нагрузкой.

Необходимо рассчитывать максимальную фактическую нагрузку.

Ошибка 3. Не учитывать коэффициент мощности

кВт и кВА нельзя считать одинаковыми величинами.

Ошибка 4. Не учитывать перспективу развития

Подстанция, работающая почти на пределе сразу после запуска, быстро станет ограничивающим элементом инфраструктуры.

Ошибка 5. Закладывать неоправданно большой запас

Запас должен соответствовать реальным планам объекта.

Ошибка 6. Забывать о пусковых режимах

Особенно важно для электродвигателей большой мощности.

Ошибка 7. Выбирать только трансформатор

Необходимо рассчитывать также РУНН, шины, коммутационные аппараты и кабельную сеть.

Ошибка 8. Не рассматривать двухтрансформаторную схему

При мощностях 1600–2500 кВА для ответственного объекта один крупный трансформатор не всегда является оптимальным решением.

Какие данные нужны для окончательного выбора

Для точного подбора мощности производителю или проектной организации необходимо предоставить:

• установленную мощность электроприемников;
• расчетную нагрузку;
• коэффициент мощности;
• перечень крупных двигателей;
• режим работы оборудования;
• категорию надежности;
• перспективную нагрузку;
• напряжение питающей сети;
• количество трансформаторов;
• требования к резервированию;
• количество отходящих линий;
• характеристики крупных потребителей.

Также определяются:

• КТП-Т или КТП-П;
• РУВН;
• РУНН;
• АВР;
• способ ввода;
• климатическое исполнение.

Если исходные параметры уже известны, их удобно передать через опросный лист.

КТП 630, 1000, 1250, 1600 или 2500 кВА: что выбрать

Универсальной мощности, подходящей большинству объектов, не существует.

КТП 630 кВА может быть рациональна для объектов средней мощности с умеренной расчетной нагрузкой.

КТП 1000 кВА используется для более крупных складских, коммерческих и производственных потребителей.

КТП 1250 кВА позволяет закрыть промежуточный диапазон между 1000 и 1600 кВА без чрезмерного увеличения установленной мощности.

КТП 1600 кВА применяется для объектов с высокой продолжительной нагрузкой и крупных промышленных потребителей.

КТП 2500 кВА предназначена для энергоемких объектов, однако на этом уровне мощности необходимо особенно внимательно сравнивать однотрансформаторную и двухтрансформаторную архитектуру электроснабжения.

Правильная последовательность выбора выглядит следующим образом:

1. Определить установленную мощность оборудования.
2. Рассчитать фактическую максимальную нагрузку.
3. Учесть коэффициент мощности.
4. Проверить пусковые режимы.
5. Определить перспективное увеличение нагрузки.
6. Проверить требования по надежности.
7. Выбрать одно- или двухтрансформаторную схему.
8. Определить ближайший обоснованный номинал трансформатора.
9. Проверить соответствие РУВН, РУНН, шин и коммутационной аппаратуры.

После этого можно выбирать конкретное исполнение трансформаторной подстанции КТП.

Для точного расчета СТЭЛЗ можно передать однолинейную схему, техническое задание либо заполненный опросный лист. Это позволит подобрать КТП 630, 1000, 1250, 1600 или 2500 кВА с учетом реальной нагрузки, схемы сети и перспективы развития конкретного объекта.
