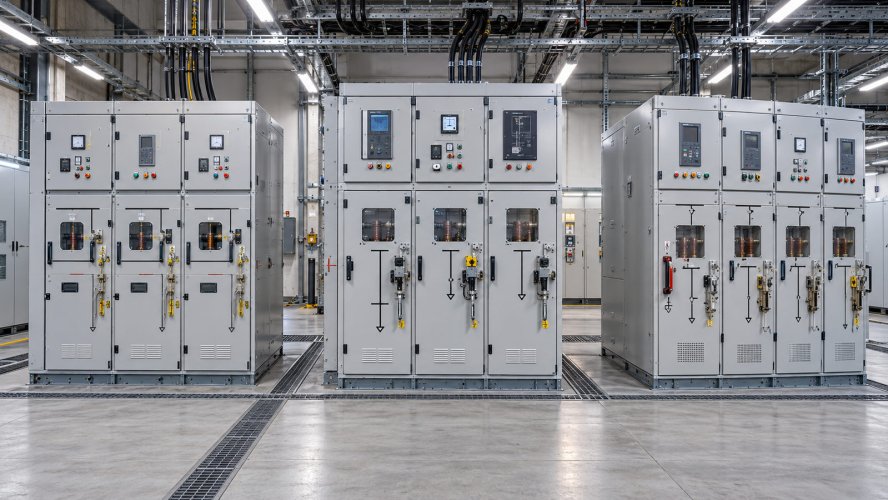

КСО-209, КСО-309 и КСО-366: отличия и выбор камеры
КСО-209, КСО-309 и КСО-366 отличаются конструкцией, составом высоковольтной аппаратуры, схемами присоединения и возможностями размещения оборудования. Выбор камеры выполняют по однолинейной схеме, номинальным параметрам сети, току нагрузки, требованиям к защите и условиям обслуживания. Перед заказом сопоставляют проектные данные с исполнением <a href="/catalog/kamery_kso/">камер КСО</a>
КСО-209, КСО-309 и КСО-366 нельзя выбирать только по габаритам и номинальному напряжению. До заказа проверяют схему главных и вспомогательных цепей, тип коммутационного аппарата, токи нагрузки и короткого замыкания, способ ввода кабеля, требования к релейной защите, учету и блокировкам. Несовпадение этих параметров с проектом приводит к доработке ячеек на объекте и усложняет приемку
Основные отличия КСО-209, КСО-309 и КСО-366
Серии камер отличаются компоновкой, применяемыми коммутационными аппаратами и возможностями размещения вторичных цепей. Окончательный выбор выполняют по однолинейной схеме, расчетным токам, требованиям к защите и условиям размещения в РУ
| Параметр | КСО-209 | КСО-309 | КСО-366 |
|---|---|---|---|
| Общее назначение | Камеры для распределительных устройств 6-10 кВ с традиционной компоновкой оборудования | Камеры 6-10 кВ для схем ввода, секционирования, отходящих линий и трансформаторных присоединений | Камеры 6-10 кВ с развитой компоновкой для применения современных коммутационных аппаратов и устройств РЗА |
| Коммутационные аппараты | Разъединители, выключатели нагрузки, предохранители и заземляющие ножи по исполнению | Выключатели нагрузки, разъединители, предохранители, вакуумные выключатели по проектному исполнению | Преимущественно вакуумные выключатели, а также разъединители, выключатели нагрузки и аппаратура защиты по схеме |
| Применение в схеме | Вводные и отходящие кабельные линии, защита силовых трансформаторов, секционирование | Вводы, секционные связи, отходящие фидеры, присоединения трансформаторов и учетные цепи | Вводы, отходящие линии, секционные выключатели, присоединения с повышенными требованиями к РЗА и управлению |
| Вторичные цепи | Состав цепей управления и сигнализации зависит от выбранной схемы | Предусматривается размещение приборов, реле и цепей управления по опросному листу | Подходит для более сложных вторичных цепей, микропроцессорной защиты, телемеханики и диспетчеризации |
| Эксплуатационный акцент | Контроль состояния контактных соединений, приводов разъединителей и блокировок | Проверка коммутационных аппаратов, предохранителей, приводов и цепей управления | Регламентное обслуживание вакуумных выключателей, РЗА, измерительных трансформаторов и межшкафных связей |
| Что проверить перед заказом | Схему главных цепей, ток нагрузки, ток короткого замыкания, ввод кабеля и состав блокировок | Тип аппарата на каждом присоединении, параметры защиты, учет, габариты и способ обслуживания | Номинальные параметры выключателя, уставки РЗА, интерфейсы телемеханики, питание оперативных цепей и требования к АВР |
Как выбрать камеру КСО для схемы 10 кВ
Выбор камеры начинают с однолинейной схемы распределительного устройства 10 кВ. Для каждого присоединения определяют назначение: ввод, секционирование, отходящая линия, питание силового трансформатора, учет, измерение или собственные нужды. Затем подбирают исполнение камер КСО с требуемым набором коммутационных аппаратов, трансформаторов тока и напряжения, релейной защиты и блокировок
КСО-209, КСО-309 и КСО-366 сопоставляют не по обозначению серии, а по возможности реализовать проектную схему и обеспечить безопасное обслуживание. Проверяют номинальное напряжение и ток камеры, допустимый ток короткого замыкания, тип выключателя или выключателя нагрузки, способ подключения кабелей, доступ к приводам и возможность размещения устройств РЗА. Параметры выбирают с учетом расчетов сети и требований ПУЭ к распределительным устройствам
- Назначение каждого присоединения по однолинейной схеме
- Номинальный ток и расчетный ток короткого замыкания
- Тип коммутационного аппарата и необходимость заземляющих ножей
- Состав трансформаторов тока и напряжения для защиты, измерения и учета
- Схемы оперативных цепей, сигнализации и межкамерных блокировок
- Ввод кабеля, расположение шин и условия доступа при обслуживании
Проверка камеры при приемке и вводе в эксплуатацию
Приемку КСО проводят после поставки, монтажа и подключения вторичных цепей. Проверка подтверждает соответствие камеры проекту, комплектовочной ведомости, паспортным данным и требованиям безопасного обслуживания
Сверка документации и комплектности
Сопоставляют паспорт камеры, однолинейную схему, схемы вторичных соединений, перечень аппаратов и заводские протоколы с проектом. Проверяют наличие ключей, приводных рукояток, табличек, запасных частей и эксплуатационной документации
Осмотр корпуса и аппаратов
Проверяют целостность оболочки, дверей, смотровых окон, замков, шинных отсеков и кабельных вводов. Не допускаются повреждения изоляции, следы влаги, незакрепленные детали, деформация шин и нарушение защитного покрытия
Проверка механических блокировок
Последовательно проверяют работу приводов выключателя нагрузки, разъединителя, заземляющего ножа и дверных блокировок. Операции должны выполняться в предусмотренной проектом последовательности, исключающей доступ к токоведущим частям при неустановленном заземлении
Испытание главных и вторичных цепей
До подачи напряжения измеряют сопротивление изоляции главных цепей, кабелей и вторичных цепей в объеме, установленном программой приемо-сдаточных испытаний. Проверяют затяжку болтовых соединений, непрерывность цепи заземления, работу сигнализации, защиты, учета и дистанционного управления
Пробное включение и оформление результатов
Пробное включение выполняют по утвержденной программе после завершения монтажных работ и проверки релейной защиты. Результаты измерений, испытаний блокировок и пробных операций вносят в протоколы, после чего камеру допускают к включению в составе распределительного устройства
Эксплуатация, обслуживание и типовые ошибки
Эксплуатацию КСО начинают после приемки монтажа: сверяют маркировку присоединений с проектом, проверяют положение коммутационных и заземляющих аппаратов, работу механических и электромагнитных блокировок, состояние кабельных разделок и присоединений заземляющего проводника. До подачи напряжения выполняют проверку изоляции главных и вторичных цепей в объеме, предусмотренном проектом, эксплуатационной документацией и действующими требованиями к электроустановкам
Периодичность осмотров и технического обслуживания устанавливают с учетом режима работы РУ, токовой нагрузки, загрязненности помещения, влажности и результатов предыдущих проверок. Для камер КСО контролируют нагрев контактных соединений, состояние изоляторов, приводов, предохранителей, измерительных трансформаторов, цепей сигнализации и релейной защиты. После отключения токов короткого замыкания или срабатывания защиты камеру осматривают вне очереди
Типовые ошибки связаны с нарушением блокировок, работой при неполностью закрытых дверях или незавершенном заземлении, заменой предохранителей без проверки причины повреждения и самовольным изменением вторичных цепей. Любые переключения выполняют по утвержденному бланку или местной инструкции, а обслуживание главных цепей начинают только после снятия напряжения, проверки его отсутствия и установки заземлений
- Не открывать двери кабельного отсека до выполнения предусмотренных блокировок и заземления присоединения
- Не подтягивать контактные соединения под напряжением
- Не менять уставки РЗА без согласования с проектным решением и ответственным за электрохозяйство
- Не заменять коммутационный аппарат или измерительный трансформатор без проверки номинальных параметров и схемы вторичных цепей
Вывод
КСО-209, КСО-309 и КСО-366 выбирают по проектной однолинейной схеме, параметрам сети и составу защиты, а не только по серии камеры. Для надежной эксплуатации необходимо заранее определить назначение каждого присоединения, номинальные и аварийные токи, тип коммутационных аппаратов, состав вторичных цепей, блокировок и требования к телемеханике. После монтажа камера должна пройти приемку с проверкой документации, механических блокировок, изоляции, заземления, РЗА и сигнализации. Подобрать исполнение для распределительного устройства 6-10 кВ можно в разделе камеры КСО
