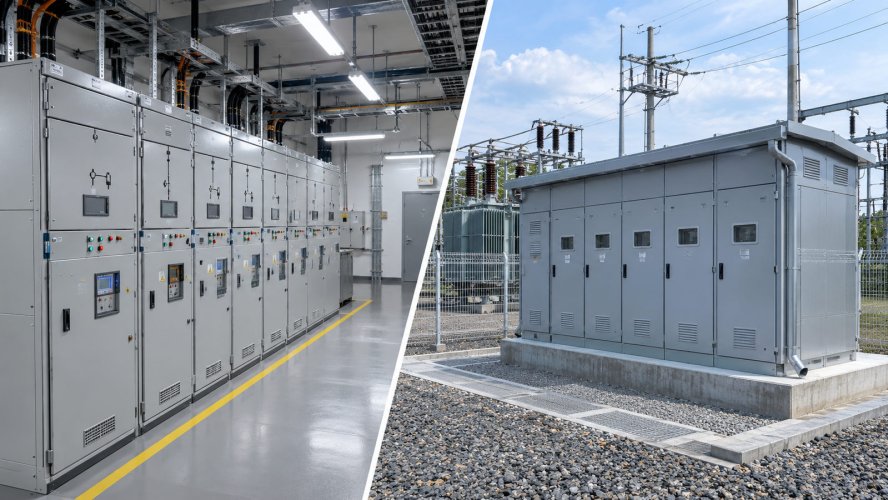

КРУ или КРУН: в чем разница и какое исполнение выбрать

Что такое КРУ и КРУН

КРУ - комплектное распределительное устройство для приема и распределения электроэнергии среднего напряжения, защиты отходящих линий, секционирования и выполнения оперативных переключении. Оборудование размещают в помещении с условиями, соответствующими его климатическому и конструктивному исполнению. Камеры обычно содержат коммутационные аппараты, измерительные трансформаторы, релейную защиту, приборы учета и элементы сигнализации

КРУН - комплектное распределительное устройство наружной установки. Его аппаратура размещена в металлическом корпусе, рассчитанном на воздействие осадков, солнечного излучения, ветра и сезонных температур. В составе распределительных подстанции КРУН применяют для ввода и распределения сети 6 или 10 кВ, а также для присоединения силовых трансформаторов. Варианты исполнения и компоновки оборудования представлены в разделе Комплектные распределительные устройства серии КРУН, КРУ, КРУЭ

Главное различие состоит в месте установки и требованиях к защите оборудования от внешней среды. КРУ требует подготовленного помещения, а КРУН может устанавливаться на открытой площадке при соблюдении проекта, требований ПУЭ, организации заземления и безопасных проходов для обслуживания

• КРУ предназначено для внутренней установки
• КРУН предназначено для наружной установки
• Для КРУ критичны параметры помещения: температура, вентиляция, отсутствие конденсата и пыли
• Для КРУН проверяют климатическое исполнение корпуса, степень защиты, фундамент, герметичность вводов и состояние обогрева при его наличии

Отличие КРУ от КРУН: конструкция и условия размещения

КРУ и КРУН выполняют одинаковую задачу - прием, распределение и защиту электроэнергии среднего напряжения. Основное различие состоит в исполнении оболочки, степени защиты от внешних воздействии и требованиях к месту установки

КРУ 10 кВ и КРУН 10 кВ: особенности монтажа и эксплуатации

Монтаж КРУ в помещении начинают с проверки строительной готовности: отметок пола, проемов для ввода кабелей, освещения, вентиляции, отопления и проходов для выката аппаратов. Ячейки выставляют по проектной оси, соединяют сборные шины, подключают контрольные и силовые кабели, выполняют заземление корпусов. Для внутренней установки применяют комплектные распределительные устройства серии КРУН, КРУ, КРУЭ, состав и исполнение которых увязывают со схемой сети, типом выключателей и параметрами релейной защиты

КРУН монтируют на подготовленном фундаменте с учетом допустимых отклонении по уровню и осевым размерам. До установки проверяют водоотвод, контур заземления, кабельные каналы, подъезд для разгрузки и зоны обслуживания перед фасадом ячеек. Корпуса соединяют с заземляющим устройством, после чего выполняют межшкафные соединения, подключение силовых цепеи, вторичных цепеи и контроль работы обогрева

При эксплуатации КРУ основное внимание уделяют состоянию контактных соединении, изоляции, приводов выключателеи, блокировок и цепеи вторичной коммутации. В помещении необходимо поддерживать расчетные температуру и влажность, не допускать скопления пыли и конденсата. Для КРУН дополнительно контролируют герметичность двереи и вводов, работу обогревателей, состояние уплотнении, отсутствие влаги в отсеках и коррозии на металлоконструкциях

После монтажа и перед включением проводят приемо-сдаточные проверки по проекту, требованиям ПУЭ и эксплуатационной документации: осмотр, проверку заземления, фазировку, испытания изоляции, проверку механических и электромагнитных блокировок, а также опробование выключателеи и релейной защиты. Периодичность дальнейшего обслуживания устанавливают с учетом нагрузки, коммутационного ресурса аппаратов, среды и результатов диагностики

• Для КРУ предусмотреть сухое помещение, ремонтные проходы, освещение и вентиляцию
• Для КРУН выполнить фундамент с водоотводом и исключить подтопление кабельных каналов
• Проверить непрерывность защитного заземления всех шкафов и металлоконструкции
• Не выполнять переключения при открытых дверях отсеков и неисправных блокировках
• После сезонных перепадов температуры осматривать КРУН на наличие конденсата и повреждении уплотнении

Как выбрать КРУ для предприятия или подстанции

Выбор между КРУ и КРУН начинают не с типа шкафа, а с однолинейной схемы, категории надежности электроснабжения, состава присоединении и условий размещения. Для реконструкции действующего ЗРУ обычно выбирают КРУ, если помещение имеет достаточные габариты, вентиляцию, освещение и ремонтные проходы. При строительстве подстанции на ограниченной территории, когда отдельное здание не предусматривается, рассматривают наружное исполнение

Для сети 6 или 10 кВ определяют число вводов, отходящих линий, секционных связеи, трансформаторных присоединении, ячеек учета и собственных нужд. Схема должна предусматривать локализацию повреждения и возможность безопасного вывода ячейки в ремонт. Если требуется комплексное решение с распределением среднего напряжения и понижением до 0,4 кВ, компоновку КРУ или КРУН увязывают с составом комплектных трансформаторных подстанции (КТП)

Для наружного размещения проверяют климатическое исполнение, расчетные минимальные и максимальные температуры, воздействие ветра, осадков, обледенения и запыленности. Площадка должна иметь подготовленный фундамент, водоотвод, контур заземления, подъезд для монтажа и зоны для оперативного обслуживания. Для внутреннего КРУ оценивают состояние здания: отсутствие протечек и конденсата, устойчивость температуры, работу вентиляции, пожарную безопасность и возможность прокладки кабелеи

Коммутационные аппараты и релейную защиту выбирают по номинальному напряжению, току нагрузки, току короткого замыкания и времени его отключения. Отдельно проверяют параметры трансформаторов тока и напряжения для учета и защит, возможность подключения АВР, телеуправления, телесигнализации и интеграции в АСУ. Состав ячеек и алгоритмы защит должны соответствовать проекту электроснабжения и условиям селективности

На этапе приемки сверяют комплектность, маркировку ячеек, паспорта аппаратов, схемы вторичных цепеи, уставки защит и результаты заводских испытании. До включения проверяют сопротивление изоляции, непрерывность защитного заземления, работу блокировок, сигнализации и приводов. Эксплуатационный персонал должен иметь безопасный доступ к органам управления и понятный порядок оперативных переключении

• Выбрать место установки: здание для КРУ или открытая площадка для КРУН
• Определить число вводов, секции шин, отходящие линии и трансформаторные присоединения
• Рассчитать номинальные токи и токи короткого замыкания
• Проверить климатическое исполнение, степень защиты и условия обслуживания
• Предусмотреть учет, релейную защиту, автоматику, заземление и дистанционный контроль
• Оценить возможность расширения схемы и замены аппаратов в течение срока службы

Приемка, техническое обслуживание и диагностика

Приемку КРУ или КРУН проводят до подачи рабочего напряжения. Проверяют комплектность по документации, маркировку ячеек и присоединении, состояние шин, кабельных вводов, заземляющих проводников, блокировок, приводов и защитных устройств. Для наружного исполнения дополнительно осматривают фундамент, герметичность корпуса, уплотнения дверей, козырьки, водоотвод и отсутствие повреждении лакокрасочного покрытия. Состав оборудования, схемы присоединении и варианты компоновки следует сопоставлять с проектом и характеристиками комплектных распределительных устройств серии КРУН, КРУ, КРУЭ

Техническое обслуживание выполняют по графику эксплуатирующеи организации с учетом числа коммутации, нагрузки, условий среды и результатов предыдущих осмотров. В КРУ контролируют чистоту отсеков, работу вентиляции, состояние изоляции и контактных соединении. В КРУН дополнительно проверяют отсутствие влаги и конденсата, исправность обогрева при его наличии, состояние уплотнении, коррозионную защиту и свободный отвод воды от основания

Диагностика включает внешний осмотр, измерение сопротивления изоляции, проверку переходных сопротивлении контактных соединении, испытание цепеи управления, сигнализации, релейнои защиты и блокировок в объеме, установленном эксплуатационнои документациеи и программои работ. Тепловизионныи контроль под нагрузкои помогает выявить нагрев контактных соединении, кабельных наконечников и шин до развития дефекта

• Сверить комплектность, паспортные данные и маркировку с проектом
• Проверить заземление, блокировки и работу приводов
• Осмотреть изоляцию, шины, контакты и кабельные вводы
• Для КРУН проверить герметичность, обогрев, водоотвод и коррозионную защиту
• Зафиксировать результаты измерении и выявленные замечания в журнале эксплуатации

Вывод

КРУ выбирают для размещения в подготовленном помещении, где можно обеспечить стабильные климатические условия, безопасные проходы и удобство ремонта. КРУН применяют при наружной установке, если площадка, фундамент, водоотвод, заземление и защита от климатических воздействии предусмотрены проектом. Решение принимают по однолинейной схеме, параметрам сети 6 или 10 кВ, токам короткого замыкания, условиям среды и возможностям дальнейшего обслуживания. Состав ячеек, коммутационные аппараты, релейную защиту и вторичные цепи следует увязывать с проектом электроснабжения и эксплуатационной документациеи на комплектные распределительные устройства серии КРУН, КРУ, КРУЭ
