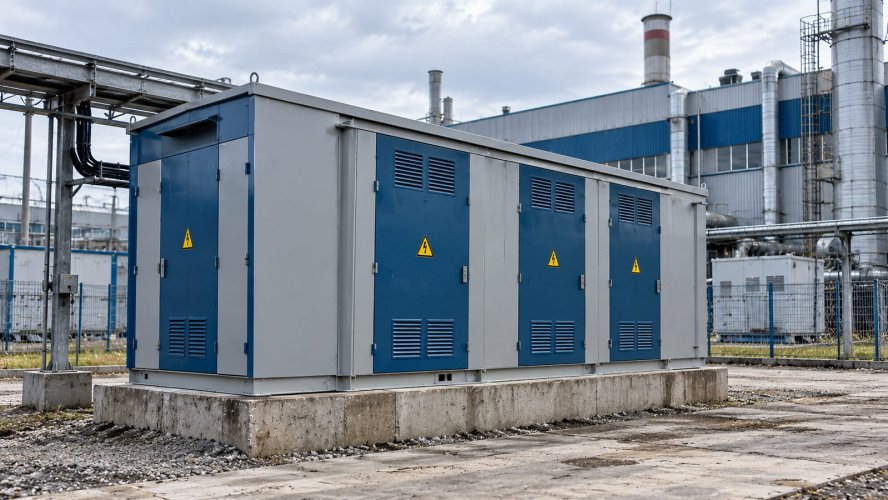

Как подобрать КТП для промышленного предприятия
КТП для промышленного предприятия подбирают по расчетной нагрузке, категории надежности электроснабжения, уровню напряжения, условиям площадки и схеме присоединения. До заказа определяют состав потребителей, резервирование, мощность трансформатора с учетом перспективы роста, исполнение РУ и требования к учету, защите и обслуживанию
Какие исходные данные нужны для выбора КТП
Подбор комплектной трансформаторной подстанции начинают со сбора электрических и строительных исходных данных. Они определяют мощность трансформатора, схему присоединения по стороне высокого напряжения, состав распределительных устройств, исполнение оболочки и требования к защите. Для промышленной площадки учитывают не только текущую нагрузку, но и планируемое развитие производства, режимы работы смен, наличие электродвигателей, сварочных постов, преобразовательной техники и других потребителей с пусковыми токами или гармониками
Основой решения может быть комплектная трансформаторная подстанция КТП с тупиковой или проходной схемой ввода. Если предприятие требует резервирования питания для технологических линий, насосных станций, вентиляции или систем безопасности, рассматривают двухтрансформаторное исполнение с секционированием шин и автоматическим вводом резерва. Выбор схемы подтверждают расчетами нагрузок, токов короткого замыкания, потерь напряжения и селективности защит
- Разрешенная мощность и фактический график электрических нагрузок
- Категория надежности электроснабжения приемников по ПУЭ
- Напряжение питающей сети, способ ввода 6 или 10 кВ и точка присоединения
- Расчетная мощность, коэффициенты спроса и одновременности, прогноз роста нагрузки
- Характер потребителей: двигатели, печи, сварка, выпрямители, частотные преобразователи, ИБП
- Требуемое напряжение распределительной сети 0,4 кВ и состав отходящих линий
- Расчетные токи короткого замыкания на стороне высокого и низкого напряжения
- Условия установки: наружное или внутреннее размещение, температура, запыленность, влажность, коррозионная среда
- Площадка размещения, подъезд для монтажа и обслуживания, трассы кабелей, контур заземления
- Требования к коммерческому или техническому учету электроэнергии
Мощность КТП выбирают не только по сумме номиналов подключенного оборудования. Нужны расчетные нагрузки, график одновременности, пусковые токи двигателей, компенсация реактивной мощности, категория надежности электроснабжения и перспективное расширение предприятия. Ошибка в выборе мощности или схемы ввода приводит к перегрузке трансформатора, просадкам напряжения и ограничению дальнейшего развития сети
Как определить мощность КТП и количество трансформаторов
Мощность КТП определяют по расчетной активной и полной нагрузке предприятия с учетом коэффициентов спроса и одновременности, cos φ, потерь, пусковых режимов и резерва на развитие. Количество трансформаторов выбирают по требуемой категории надежности, допустимому перерыву питания и возможности перевода нагрузки при ремонте
| Условие на предприятии | Решение по мощности КТП | Выбор количества трансформаторов |
|---|---|---|
| Нагрузка стабильна, потребители допускают перерыв на время ремонта | Мощность трансформатора принимают не ниже расчетной полной мощности с технологическим резервом | Один трансформатор в КТП, если это допускает категория надежности электроснабжения |
| Есть двигатели с тяжелым пуском, сварочные установки или резкопеременная нагрузка | Проверяют отклонение напряжения при пуске и выбирают мощность с учетом кратковременных перегрузок | Один или два трансформатора по результатам расчета и требованиям к непрерывности питания |
| Потребители I или II категории, требуется резервирование питания | Каждый трансформатор проверяют на возможность принять нагрузку ответственных потребителей при отказе второго | Два трансформатора с секционированием шин НН и устройством АВР при необходимости |
| Планируется расширение производства | Закладывают резерв мощности либо предусматривают место и схему для установки второго трансформатора | Один трансформатор с перспективой расширения или двухтрансформаторная КТП |
| Расчетная нагрузка имеет выраженные сезонные колебания | Мощность выбирают по максимальному расчетному режиму, а экономичность оценивают также при малой нагрузке | Два трансформатора позволяют отключать один агрегат в периоды снижения нагрузки |
Выбор схемы и исполнения промышленной КТП
Схему КТП определяют по числу вводов 6 или 10 кВ, требуемому резервированию и расположению подстанции относительно цехов и внешней сети. Для питания одной секции нагрузки при допустимом перерыве на переключение применяют однотрансформаторную схему. При потребителях I и II категории, значительной непрерывной нагрузке или необходимости ремонта без остановки производства рассматривают два трансформатора с секционированием шин НН и автоматическим вводом резерва
Тупиковое исполнение применяют при подключении подстанции ответвлением от питающей линии, проходное - когда линию необходимо завести и вывести дальше к другим объектам. Для промышленной площадки с развитой сетью выбор между этими вариантами влияет на трассировку кабелей, селективность защит и порядок оперативных переключений. Подходящие компоновки представлены в разделе комплектных трансформаторных подстанций КТП, а для схемы с резервированием двух силовых трансформаторов - в разделе двухтрансформаторных подстанций тупикового типа 2КТП-Т
Исполнение РУ ВН выбирают по способу присоединения, составу защит и необходимости видимого разрыва цепи при обслуживании. РУ НН формируют по числу отходящих линий, номинальным токам, наличию секционного аппарата, АВР, учета и устройств компенсации реактивной мощности. Если вводное распределительное устройство и отходящие фидеры требуется разместить отдельно от трансформаторного блока, применяют согласованные по параметрам камеры КСО
Для наружной установки учитывают климатическое исполнение, степень защиты оболочки, снеговые и ветровые нагрузки, подъезд для монтажа и замены трансформатора. Для размещения в цехе или отдельном электропомещении проверяют пожарные требования, вентиляцию, допустимый нагрев и возможность безопасного обслуживания с фасадной и тыльной стороны
- однотрансформаторная или двухтрансформаторная схема
- тупиковое или проходное присоединение по стороне высокого напряжения
- секционирование шин НН и алгоритм АВР
- состав ячеек РУ ВН, вводных и отходящих аппаратов РУ НН
- место установки, климатическое исполнение и доступ для обслуживания
Защита, учет и комплектность подстанции
Состав защит КТП определяют по однолинейной схеме и расчетным токам короткого замыкания на сторонах высшего и низшего напряжения. На стороне ВН в зависимости от схемы применяют предохранители или выключатель с релейной защитой, на стороне 0,4 кВ - вводные и отходящие автоматические выключатели. Их номиналы, отключающую способность и уставки согласуют с параметрами трансформатора, линий и вышестоящих аппаратов с учетом селективности и пусковых токов
Для коммерческого учета место установки, схему измерений и состав оборудования согласуют с сетевой организацией и другими участниками расчетов. Если учет предусмотрен на стороне 6-10 кВ, по условиям присоединения может потребоваться пункт коммерческого учета ПКУ-10. Для контроля отдельных производственных линий дополнительно предусматривают технический учет
До заказа проверяют комплектность по опросному листу и однолинейной схеме. В них фиксируют число и параметры вводов и отходящих линий, состав РУ, трансформаторов, аппаратов защиты и учета, а также границы поставки. Для двухтрансформаторной схемы отдельно согласуют секционирование шин, блокировки и алгоритм АВР; резервирование источников питания подтверждают схемой внешней сети
При приемке сверяют фактическую комплектацию с договором и документацией изготовителя, проверяют маркировку аппаратов, наличие паспортов, схем и протоколов испытаний. Настройку и проверку защит перед вводом выполняет квалифицированный персонал по проекту и эксплуатационной документации
- Расчетные токи короткого замыкания и отключающая способность аппаратов
- Защита трансформатора, вводов и отходящих линий
- Согласование уставок и селективности защит
- Место учета, состав измерительных трансформаторов и приборов
- Число отходящих линий, резервные присоединения и способ подключения кабелей
- Секционирование шин, АВР и блокировки при их наличии
- Заземление, собственные нужды, освещение и цепи управления
- Комплект документации, протоколы испытаний и границы поставки
Порядок выбора, приемки и ввода КТП в эксплуатацию
Выбор КТП завершают согласованием технического задания, проверкой проектных решений и подготовкой площадки. Приемку и ввод выполняют после контроля комплектности, монтажа, заземления, защит, измерительных цепей и результатов испытаний. Последовательность работ помогает выявить несоответствия до подачи напряжения и снизить риск отказов в начальный период эксплуатации
Сформировать техническое задание
Фиксируют расчетную мощность, напряжение сети, число и мощность трансформаторов, схему ввода, категорию надежности, состав ячеек ВН и щита НН, параметры отходящих линий, учет электроэнергии и условия размещения. Для типового решения используют комплектные трансформаторные подстанции КТП, а при необходимости резервирования рассматривают двухтрансформаторные схемы
Проверить проект и привязку к площадке
До изготовления проверяют соответствие схемы однолинейной схеме предприятия, токам короткого замыкания, селективности защит и пропускной способности кабелей. Уточняют габариты фундамента, вводы кабелей, транспортный проезд, зоны обслуживания, вентиляцию, освещение и присоединение к контуру заземления. Для наружной установки выбирают исполнение оболочки с учетом температуры, осадков, пыли и коррозионной активности среды
Принять КТП на площадке
При поставке сверяют комплектность с паспортом и спецификацией, осматривают оболочку, двери, блокировки, изоляторы, шины, аппараты, маркировку и крепления. Контролируют отсутствие повреждений после перевозки, следов влаги и ослабленных контактных соединений. При наличии силовых трансформаторов проверяют паспорта, уровень масла для масляного исполнения, состояние вводов и комплект сопроводительной документации
Выполнить монтаж и предэксплуатационные проверки
КТП устанавливают на подготовленное основание, закрепляют секции, подключают силовые и контрольные кабели, присоединяют защитное заземление. До включения проверяют сопротивление изоляции, непрерывность защитных проводников, фазировку, состояние контактных соединений, работу механических и электрических блокировок. Уставки релейной защиты, автоматики и АВР назначают по проекту и подтверждают проверками
Провести испытания и включить под нагрузку
Пусконаладочная организация оформляет протоколы испытаний оборудования и вторичных цепей в объеме, предусмотренном проектом, ПУЭ и эксплуатационной документацией. После пробного включения контролируют напряжение по секциям, чередование фаз, работу измерения, сигнализации и защит. Нагрузку увеличивают поэтапно, наблюдая за токами, нагревом контактов, уровнем напряжения и отсутствием постороннего шума
Передать КТП в эксплуатацию и организовать обслуживание
Эксплуатирующая организация получает паспорта, схемы, руководства, протоколы испытаний и перечень уставок защит. Назначают периодичность осмотров, тепловизионного контроля, проверки контактных соединений, очистки и обслуживания аппаратов. При росте нагрузки регулярно сравнивают фактические токи с номиналами трансформатора и коммутационных аппаратов, чтобы своевременно запланировать расширение или реконструкцию
Вывод
КТП для промышленного предприятия подбирают по расчетной нагрузке, категории надежности, схеме внешнего питания, условиям площадки и составу распределительных устройств. Решение должно обеспечивать не только подачу требуемой мощности, но и безопасное обслуживание, возможность ремонта, селективную работу защит и резерв для развития производства. До заказа необходимо согласовать техническое задание с проектной схемой, а перед включением выполнить приемку, монтажный контроль и испытания в объеме требований ПУЭ, проекта и эксплуатационной документации
Дата публикации: 26.10.2026.
