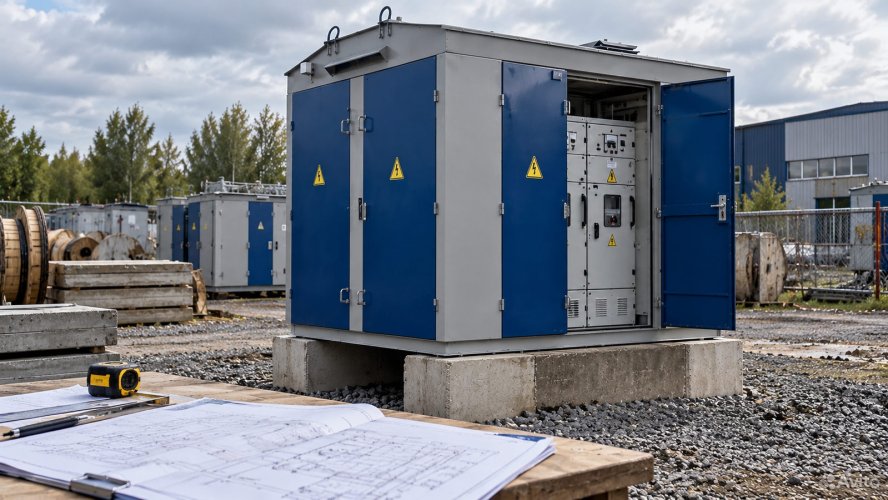

10 ошибок при выборе трансформаторной подстанции КТП

Ошибки на этапе исходных данных

Выбор КТП начинают не с компоновки корпуса, а с проверки параметров сети и нагрузки. Для объекта необходимо определить расчетную и перспективную мощность, категорию надежности электроснабжения, уровень напряжения со стороны ВН и НН, схему ввода, способ прокладки отходящих линий и условия размещения. Базовые варианты исполнения представлены в разделе комплектных трансформаторных подстанций КТП

Неполные исходные данные приводят к ошибкам, которые обнаруживаются уже при монтаже или в первые месяцы эксплуатации: не хватает отходящих присоединений, аппаратура не соответствует токам короткого замыкания, кабельные вводы не совпадают с проектной трассой, а мощность трансформатора не покрывает фактическую нагрузку. Исправление таких решений обычно требует доработки проекта, замены аппаратов или реконструкции подстанции

• Расчет мощности только по установленной нагрузке без коэффициентов спроса и перспективы развития объекта
• Выбор мощности трансформатора без анализа сезонных, пусковых и неравномерных нагрузок
• Отсутствие сведении о токах короткого замыкания и параметрах питающей сети
• Неопределенная категория надежности электроснабжения и отсутствие решения по резервированию
• Игнорирование способа ввода кабелей или воздушных линий, направления подхода и состава отходящих фидеров
• Неучет климатического исполнения, места установки, требований к обогреву, вентиляции и доступу для обслуживания

Ошибки в выборе схемы и исполнения КТП

Схема подключения и конструктивное исполнение КТП должны соответствовать категории надежности электроснабжения, способу присоединения к сети, условиям площадки и порядку дальнейшего обслуживания

Ошибки в комплектации и защите

Комплектацию КТП выбирают по однолинейной схеме, расчетным токам, категории надежности и условиям последующей эксплуатации. Недостаточно определить мощность трансформатора: необходимо согласовать аппараты ввода и отходящих линий, трансформаторы тока, приборы учета, релейную защиту, заземление, блокировки и состав вспомогательных цепей. Базовые конструктивные решения представлены в разделе комплектных трансформаторных подстанций (КТП)

Частая ошибка - установка защитных аппаратов без проверки селективности с защитами питающей линии и отходящих присоединений. При коротком замыкании должен отключаться аппарат, ближайший к поврежденному участку, а не ввод КТП или вышестоящая подстанция. Уставки защит рассчитывают с учетом токов короткого замыкания, пусковых токов двигателей, перегрузочной способности трансформатора и характеристик коммутационных аппаратов

Ошибки возникают и при выборе устройств учета. Трансформаторы тока и напряжения, класс точности, коэффициенты трансформации, место установки счетчика и испытательные клеммники должны соответствовать схеме учета и требованиям сетевой организации. Для размещения измерительных трансформаторов и средств учета применяют пункты коммерческого учета ПКУ-10

• Отсутствие расчета селективности защит между вводом, секциями и отходящими линиями
• Выбор номиналов автоматов и предохранителей только по мощности трансформатора
• Неучет пусковых токов электродвигателей и кратковременных перегрузок
• Несоответствие отключающей способности аппаратов расчетному току короткого замыкания
• Отсутствие АВР при нагрузках, требующих резервного питания
• Неполная комплектация цепей сигнализации, обогрева, освещения и дистанционного управления
• Ошибки в коэффициентах и классе точности измерительных трансформаторов
• Неучет блокировок, заземляющих ножей и требований безопасного обслуживания

Ошибка: не учтен жизненный цикл оборудования

При сравнении вариантов КТП недостаточно учитывать только цену поставки. В состав затрат на жизненный цикл входят подготовка площадки, монтаж, испытания, техническое обслуживание, потери электроэнергии, ремонт и замена оборудования. Для их оценки нужны ожидаемый график нагрузки, условия эксплуатации и требования к надежности электроснабжения

При выборе комплектной трансформаторной подстанции следует проверить доступ к трансформатору, аппаратам и кабельным соединениям, возможность безопасного обслуживания, демонтажа и замены узлов. Также необходимо уточнить периодичность осмотров и работ по документации изготовителя, доступность запасных частей и условия их поставки

Срок службы КТП и ее компонентов зависит от нагрузки, температуры, состояния контактов, изоляции и защитных покрытий, а также от качества обслуживания. Для оценки будущих потерь сравнивают паспортные потери холостого хода и короткого замыкания трансформаторов с учетом предполагаемого графика нагрузки

• Оценить затраты на монтаж, обслуживание, потери и возможный ремонт за расчетный период
• Предусмотреть проходы, доступ для испытаний и место для замены оборудования
• Уточнить состав и периодичность обслуживания по документации изготовителя
• Проверить доступность запасных частей и совместимость заменяемых аппаратов
• Организовать учет нагрузки, осмотры и контроль состояния контактных соединений и изоляции
• Согласовать порядок безопасного отключения и вывода оборудования в ремонт

Вывод

Выбор КТП начинают не с мощности трансформатора, а с исходных данных по нагрузке, категории надежности, схеме сети, токам короткого замыкания, условиям установки и требованиям учета. Проверка этих параметров до заказа помогает подобрать тупиковое или проходное исполнение, предусмотреть резервирование, корректно скомплектовать защиту и избежать изменений на площадке. После поставки ресурс подстанции зависит от качества монтажа, приемочных испытаний, состояния заземления, регулярного осмотра контактов, аппаратов и вспомогательных цепей
