Силовые масляные трансформаторы типа ТМЗ в Челябинске

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Описание

Технические характеристики трансформаторов ТМЗ

Назначение трансформаторов ТМЗ

Трансформаторы ТМЗ - это трехфазные двухобмоточные устройства с естественным масляным охлаждением, предназначенные для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей. Они работают с переключением без возбуждения в сетях переменного тока с частотой 50 Гц.

Условия эксплуатации трансформаторов ТМЗ

Трансформаторы ТМЗ спроектированы для функционирования в условиях умеренного (от +40 до -45 °С) или умеренно-холодного (от +40 до -60 °С) климата. Предельная высота установки над уровнем моря составляет 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, которые могут негативно повлиять на параметры оборудования. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Конструкция трансформаторов ТМЗ

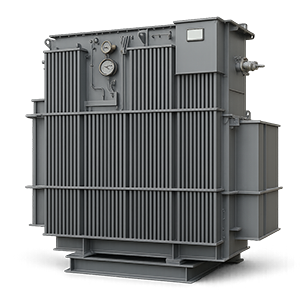

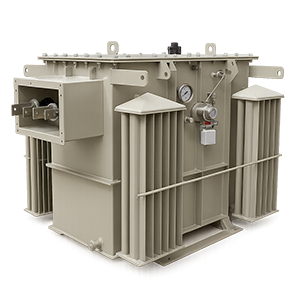

Трансформаторы ТМЗ - герметичные устройства без расширителя. Компенсация изменения объема масла при работе осуществляется за счет азотной подушки, расположенной над зеркалом масла в баке. Вводы трансформатора имеют фланцевое исполнение. Бак трансформатора ТМЗ обладает высокой механической прочностью и выдерживает избыточное давление до 75 кПА и остаточное давление до 50 кПА. Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН и термосифонного фильтра (только для трансформаторов мощностью 1000 кВА и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. На крышке или стенке бака расположены привод переключателя с указателем положений, клапан предохранительный и другие устройства. Вводы ВН и НН съемные, допускающие замену изоляторов без подъема активной части. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
