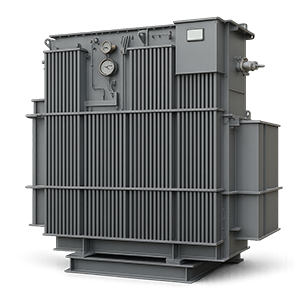

Трансформатор ТМЗ 2500/10(6)/0.4 кВ в Челябинске

Трансформатор ТМЗ 2500/10(6)/0.4 кВ предназначен для преобразования электроэнергии в трехфазных сетях и питания мощных промышленных, производственных и инфраструктурных потребителей. Номинальная мощность оборудования составляет 2500 кВА, напряжение высокой стороны выбирается 10 или 6 кВ, низкой стороны — 0.4 кВ.

В Челябинске и Челябинской области ТМЗ 2500 кВА может применяться на металлургических, машиностроительных, горнодобывающих и перерабатывающих предприятиях, в составе комплектных трансформаторных подстанций, а также для электроснабжения крупных производственных и инженерных объектов.

Серия ТМЗ относится к трехфазным масляным трансформаторам; обозначение «З» связано с защитой масла азотной подушкой. Конкретное конструктивное исполнение, группа соединения обмоток, регулирование напряжения, климатическая категория и дополнительная комплектация определяются техническим заданием.

Компания СТЭЛЗ осуществляет подбор и поставку ТМЗ 2500/10(6)/0.4 кВ для нового строительства, реконструкции существующих энергоузлов и замены действующих силовых трансформаторов.

Другие исполнения представлены в разделе силовых масляных трансформаторов.

Основные характеристики трансформатора ТМЗ 2500/10(6)/0.4 кВ

Основные параметры:

• тип: трехфазный силовой масляный трансформатор;
• серия: ТМЗ;
• номинальная мощность: 2500 кВА;
• напряжение ВН: 10 или 6 кВ;
• напряжение НН: 0.4 кВ;
• частота сети: 50 Гц;
• охлаждение: масляное согласно конкретному исполнению;
• схема и группа соединения: по техническому заданию;
• регулирование напряжения: по характеристикам выбранной модификации;
• климатическое исполнение: по условиям эксплуатации;
• способ установки: согласно проекту;
• дополнительная комплектация: по техническому заданию.

Точные потери холостого хода и короткого замыкания, напряжение КЗ, масса, габариты, объем масла, расположение вводов и другие характеристики следует принимать по технической документации конкретного исполнения ТМЗ 2500 кВА.

Технические характеристики трансформаторов ТМЗ

Трансформатор ТМЗ 2500 кВА для объектов Челябинска

ТМЗ 2500/10(6)/0.4 кВ применяется для преобразования электроэнергии высокого напряжения 6 или 10 кВ в низковольтную сеть 0.4 кВ.

Мощность 2500 кВА позволяет использовать оборудование на крупных предприятиях и инфраструктурных объектах с высокой сосредоточенной нагрузкой.

Для Челябинска такое исполнение особенно актуально для промышленного сектора, где электроснабжение должно обеспечивать мощные технологические приводы, насосы, компрессоры, вентиляцию, подъемное оборудование и другие производственные потребители.

Назначение ТМЗ 2500/10(6)/0.4

Основная функция трансформатора заключается в понижении напряжения распределительной сети до уровня, необходимого конечным потребителям.

На стороне ВН оборудование подключается к сети 6 или 10 кВ, после преобразования электроэнергия передается в систему 0.4 кВ.

Трансформатор может использоваться как самостоятельный элемент энергоузла или входить в состав комплектной трансформаторной подстанции.

Особенности серии ТМЗ

Серия ТМЗ относится к масляным силовым трансформаторам.

Трансформаторное масло используется как изоляционная и теплоотводящая среда. Особенностью обозначения серии является наличие защиты масла азотной подушкой.

При выборе конкретного оборудования необходимо ориентироваться на его паспортные характеристики и требования проектной документации.

Мощность 2500 кВА

2500 кВА относится к высоким номиналам для распределительного трансформаторного оборудования.

Такая мощность позволяет подключать значительную группу потребителей или отдельный энергоемкий производственный комплекс.

При этом подбор трансформатора должен выполняться не только по сумме установленной мощности оборудования.

Необходимо учитывать фактический график нагрузки.

Как выбрать мощность трансформатора

При расчете учитываются:

• активная и реактивная нагрузка;
• коэффициент одновременности;
• режим работы предприятия;
• пусковые токи двигателей;
• продолжительность максимальной загрузки;
• перспективное увеличение потребления;
• необходимый резерв.

Слишком малый номинал может привести к перегрузкам, а неоправданно большой увеличивает стоимость энергоузла.

ТМЗ 2500 для сетей 10 кВ

Исполнение ТМЗ 2500/10/0.4 кВ используется на объектах, подключенных к распределительной сети 10 кВ.

Такой класс напряжения широко применяется при электроснабжении крупных промышленных объектов.

Конкретная схема подключения определяется проектом и техническими условиями.

ТМЗ 2500 для сетей 6 кВ

Для объектов с высоковольтной сетью 6 кВ применяется соответствующее исполнение ТМЗ 2500/6/0.4 кВ.

При реконструкции предприятия важно точно определить фактическое напряжение существующего распределительного устройства.

Исполнения 6 и 10 кВ нельзя рассматривать как взаимозаменяемые без соответствующего проектного решения.

Низковольтная сторона 0.4 кВ

После преобразования электроэнергия поступает в сеть 0.4 кВ.

При мощности 2500 кВА рабочий ток низковольтной стороны достаточно высок.

Поэтому РУНН, сборные шины, вводной выключатель и отходящие линии должны рассчитываться под параметры конкретного трансформатора.

ТМЗ 2500 для промышленности Челябинска

Челябинск является крупным промышленным центром с высокой концентрацией энергоемких предприятий.

Трансформатор ТМЗ 2500 кВА может использоваться для питания производственного корпуса, технологической линии или отдельной группы мощных потребителей.

Конкретная схема определяется структурой электроснабжения предприятия.

Металлургические предприятия

Металлургический сектор является одним из наиболее характерных для Челябинска и области.

Электрическую нагрузку на таких площадках создают насосы, системы охлаждения, вентиляция, компрессоры, подъемные механизмы и многочисленные технологические приводы.

Для отдельных производственных участков мощность 2500 кВА может быть оптимальной при соответствующей расчетной нагрузке.

Машиностроительные предприятия

В машиностроении одновременно могут работать станочные комплексы, сварочные установки, краны, компрессоры и системы аспирации.

Нагрузка меняется в течение смены и может иметь выраженные пики.

Поэтому выбор ТМЗ 2500 кВА должен выполняться с учетом реального режима работы производства.

Металлообрабатывающие производства

На металлообрабатывающих площадках значительное энергопотребление создают станки с ЧПУ, лазерные и плазменные установки, сварочные комплексы и вспомогательное оборудование.

При высокой концентрации таких потребителей трансформатор мощностью 2500 кВА может использоваться для отдельной производственной зоны.

Горнодобывающая отрасль

В Челябинской области расположены предприятия, связанные с добычей и переработкой минерального сырья.

На таких объектах мощность необходима дробильным установкам, конвейерам, насосам и вентиляционным системам.

Масляный трансформатор может применяться в составе наружного или внутреннего энергоузла в зависимости от проектного решения.

Дробильное оборудование

Крупные дробильные установки оснащаются мощными электродвигателями.

При их запуске могут возникать значительные кратковременные токи.

Эти режимы необходимо учитывать при выборе мощности трансформатора и характеристик низковольтного распределительного оборудования.

Конвейерные линии

На крупных промышленных предприятиях одновременно может эксплуатироваться большое количество конвейеров.

Их суммарная установленная мощность способна составлять значительную часть нагрузки объекта.

При расчете учитывается возможность одновременного запуска нескольких приводов.

Насосное оборудование

Насосы являются одним из распространенных промышленных потребителей.

Они используются в системах охлаждения, водоснабжения и различных технологических процессах.

При наличии крупных насосных агрегатов необходимо учитывать их рабочие и пусковые токи.

Компрессорные станции

Компрессорное оборудование часто характеризуется высокой мощностью и длительным режимом работы.

Несколько одновременно работающих агрегатов способны создавать стабильную значительную нагрузку на трансформатор.

При подборе учитывается также резервирование компрессоров.

Вентиляционные установки

На крупных производственных площадках мощность систем вентиляции может быть значительной.

Это особенно характерно для металлургических, сварочных и металлообрабатывающих производств.

Вентиляторы работают продолжительно, поэтому их нагрузку необходимо учитывать при определении средней загрузки трансформатора.

Сварочное оборудование

Сварочные комплексы могут создавать переменную электрическую нагрузку.

На предприятии с большим количеством сварочных постов их суммарное влияние становится существенным.

При проектировании системы электроснабжения учитываются режим работы и коэффициент одновременности.

Подъемные механизмы

Крановое хозяйство является характерной частью крупных промышленных предприятий.

Электрические приводы кранов работают циклично и создают динамическую нагрузку.

Этот фактор также учитывается при подборе мощности трансформатора.

Пусковые токи

Запуск электродвигателя может кратковременно сопровождаться током, превышающим номинальный.

При нескольких мощных потребителях такие процессы могут влиять на напряжение низковольтной сети.

Для правильного выбора ТМЗ 2500 кВА необходимо учитывать наиболее тяжелый возможный режим запуска.

Продолжительная эксплуатация

На металлургических и других непрерывных производствах трансформатор может работать практически круглосуточно.

При этом особенно важна фактическая средняя загрузка.

Продолжительная высокая нагрузка влияет на нагрев обмоток и масла.

Допустимые режимы эксплуатации принимаются по документации конкретного трансформатора.

Трансформаторное масло

Масло является важной частью конструкции ТМЗ.

Оно обеспечивает электрическую изоляцию активной части и участвует в передаче тепла.

Состояние масла необходимо контролировать согласно регламенту эксплуатации оборудования.

Защита масла азотной подушкой

Для серии ТМЗ характерна конструкция с защитой масла азотной подушкой. Это отражено непосредственно в обозначении серии.

Такое конструктивное решение необходимо учитывать при эксплуатации и обслуживании конкретной модели.

Все процедуры выполняются в соответствии с документацией производителя.

Система охлаждения

Во время работы трансформатора выделяется тепло.

Оно отводится от активной части через трансформаторное масло и конструктивные элементы системы охлаждения.

Конкретная схема охлаждения зависит от исполнения оборудования.

При высокой загрузке эффективность теплоотвода становится особенно важной.

Работа при низких температурах

Челябинский регион имеет выраженный зимний период.

При наружной установке необходимо выбирать климатическое исполнение, соответствующее условиям площадки.

Температурный диапазон эксплуатации следует принимать по технической документации конкретного трансформатора.

Работа летом

Летняя температура также влияет на охлаждение трансформатора.

Чем выше температура окружающего воздуха, тем меньше запас между температурой оборудования и внешней средой.

Поэтому при длительной высокой нагрузке условия размещения должны обеспечивать эффективный отвод тепла.

Установка внутри КТП

ТМЗ 2500 кВА может использоваться в составе комплектной трансформаторной подстанции.

При этом отсек трансформатора проектируется по его фактическим размерам и условиям охлаждения.

Необходимо обеспечить требуемый доступ для обслуживания и возможность демонтажа оборудования.

Установка в блочной подстанции

Для крупных промышленных объектов может применяться блочное исполнение энергоузла.

Трансформатор размещается в отдельном отсеке совместно с высоковольтным и низковольтным распределительным оборудованием.

Габариты корпуса и вентиляция рассчитываются под конкретную конфигурацию.

Высоковольтное подключение

Сторона 6 или 10 кВ подключается к высоковольтному распределительному устройству.

Оборудование должно соответствовать классу напряжения и расчетным токам.

Схема защиты разрабатывается с учетом характеристик трансформатора и питающей сети.

РУНН 0.4 кВ

РУНН распределяет мощность между потребителями предприятия.

Для 2500 кВА требуется оборудование, рассчитанное на высокие токи.

Особое значение имеют номинал вводного выключателя, параметры шин и характеристики секционного аппарата при его наличии.

Токи короткого замыкания

При установке мощного трансформатора необходимо пересчитать токи короткого замыкания.

Эти параметры определяют требования к отключающей способности автоматических выключателей.

Также проверяется термическая и динамическая стойкость шин.

Селективность защит

Для промышленного энергоузла важно обеспечить согласованную работу защит.

При повреждении должна отключаться минимально необходимая часть сети.

Настройки защит зависят от фактической схемы и характеристик установленного оборудования.

Схема соединения обмоток

Группа и схема соединения должны соответствовать проекту.

У разных исполнений трансформатора эти характеристики могут отличаться.

При замене старого оборудования необходимо отдельно проверить совместимость нового трансформатора с существующей сетью.

Регулирование напряжения

Для поддержания требуемого уровня напряжения трансформаторы предусматривают определенный диапазон регулирования согласно конкретному исполнению.

Точный способ и диапазон необходимо уточнять по документации выбранной модели.

Этот параметр согласовывается при заказе.

Потери холостого хода

Потери холостого хода возникают, когда трансформатор подключен к сети даже при минимальной нагрузке.

Для постоянно работающего оборудования этот параметр влияет на годовые эксплуатационные потери.

При сравнении разных моделей необходимо использовать подтвержденные паспортные значения.

Нагрузочные потери

Нагрузочные потери возрастают при увеличении тока.

На промышленных объектах с высокой средней загрузкой они имеют существенное значение.

Поэтому экономическая оценка может учитывать не только стоимость трансформатора, но и параметры его эксплуатации.

ТМЗ 2500 для нового строительства

При новом проекте трансформатор желательно выбирать одновременно с остальными элементами системы электроснабжения.

Определяются напряжение ВН, расчетная мощность, структура РУНН и характеристики кабельных линий.

Это позволяет согласовать оборудование до начала изготовления.

Реконструкция промышленного объекта

При модернизации предприятия необходимо учитывать существующую систему.

Проверяются высоковольтные ячейки, кабельные линии, РУНН и защита.

Если новая мощность выше прежней, соответствующий расчет выполняется для всего энергоузла.

Замена существующего трансформатора

При подборе ТМЗ 2500 кВА взамен действующего оборудования сравниваются не только мощность и напряжение.

Необходимо проверить группу соединения, размеры, массу и расположение вводов.

Также учитываются параметры существующего фундамента и распределительных устройств.

Замена ТМ на ТМЗ

Если рассматривается изменение серии трансформатора, следует сравнить конструктивные характеристики обоих вариантов.

Одинаковая мощность и напряжение не означают полного совпадения оборудования.

Необходимо проверить размеры, схему подключения и эксплуатационные требования.

Увеличение мощности до 2500 кВА

Если раньше на объекте был установлен менее мощный трансформатор, переход на 2500 кВА требует комплексной проверки системы.

Необходимо убедиться, что внешняя сеть может обеспечить дополнительную нагрузку.

Также пересчитываются низковольтное распределение, шины и кабели.

Доступная мощность объекта

Установка более мощного трансформатора не означает автоматического увеличения разрешенной или технически доступной мощности.

Ограничения могут существовать на стороне внешней питающей сети.

Поэтому вопрос увеличения мощности необходимо рассматривать комплексно.

Резервирование

На ответственных производствах может применяться схема с несколькими трансформаторами.

В нормальном режиме нагрузка распределяется между агрегатами.

При отказе одного трансформатора часть наиболее важных потребителей может переводиться на оставшийся источник в пределах его допустимой нагрузки.

Двухтрансформаторная подстанция

Для объектов с высокой категорией надежности могут использоваться две трансформаторные установки.

Каждая работает на собственную секцию.

Между секциями может быть предусмотрена связь через секционный выключатель.

АВР

Автоматический ввод резерва позволяет переключать питание при возникновении определенных аварийных ситуаций.

Алгоритм АВР зависит от структуры системы электроснабжения.

Необходимость такой автоматики определяется проектом.

Габариты ТМЗ 2500 кВА

Размеры трансформатора зависят от конкретного производителя и исполнения.

При проектировании нельзя использовать ориентировочные габариты как окончательные.

Необходимо получить подтвержденный габаритный чертеж заказанной модели.

Масса трансформатора

Мощный масляный трансформатор имеет значительную массу.

Этот параметр необходимо учитывать при расчете основания, организации транспортировки и выборе грузоподъемной техники.

Точное значение принимается по документации производителя.

Фундамент под ТМЗ 2500

Основание рассчитывается по фактической массе оборудования и условиям площадки.

Также необходимо учитывать способ подключения и расположение кабельных линий.

Все размеры согласовываются с габаритным чертежом.

Монтаж трансформатора

До доставки оборудования необходимо подготовить место установки.

Проверяется возможность подъезда транспорта и размещения крана.

Если оборудование устанавливается внутри сооружения, дополнительно проверяется монтажный проем.

Доставка ТМЗ 2500 в Челябинск

Для организации транспортировки необходимо знать фактические габариты и массу трансформатора.

Маршрут доставки определяется с учетом характеристик транспорта и объекта.

На площадке заранее подготавливается зона разгрузки.

Доставка по Челябинской области

При поставке на удаленный промышленный объект необходимо проверить подъездные дороги.

Особенно это важно для крупных трансформаторов.

Также заранее определяется грузоподъемная техника, которая будет использоваться при разгрузке.

Монтаж на действующем предприятии

На работающей промышленной площадке могут существовать дополнительные ограничения.

Необходимо учитывать технологические проезды, трубопроводы, кабельные эстакады и действующее оборудование.

Последовательность доставки и монтажа желательно согласовать заранее.

Техническое обслуживание ТМЗ

Регламент обслуживания определяется конструкцией и документацией конкретного оборудования.

Контролируются состояние масла, герметичность, высоковольтные и низковольтные вводы, контактные соединения и система охлаждения.

Также проверяется состояние заземления.

Контроль трансформаторного масла

Масло необходимо поддерживать в состоянии, предусмотренном требованиями производителя.

Периодичность контроля зависит от конструкции оборудования и условий эксплуатации.

Для ответственных промышленных объектов регламент обслуживания особенно важен.

Контроль температуры

Температура является одним из основных эксплуатационных параметров масляного трансформатора.

При высокой нагрузке она зависит от электрических потерь и условий теплоотвода.

Отклонения от нормального режима требуют анализа.

Осмотр вводов

В процессе эксплуатации проверяется состояние вводов и контактных соединений.

Следует обращать внимание на механические повреждения и признаки перегрева контактов.

Регламент осмотра устанавливается эксплуатационной документацией.

Заземление

Корпус трансформатора и другие металлические элементы должны быть включены в систему заземления объекта согласно проекту.

Состояние соединений необходимо периодически контролировать.

Конкретные требования определяются проектной и нормативной документацией.

ТМЗ и другие масляные трансформаторы

ТМЗ является одним из вариантов масляного трансформаторного оборудования.

Для разных проектов могут применяться также другие серии.

Ознакомиться с доступными решениями можно в разделе силовых масляных трансформаторов.

ТМЗ и сухой трансформатор

Для некоторых объектов одновременно рассматриваются масляное и сухое исполнения.

Выбор зависит от места установки, требований к эксплуатации, пожарной безопасности и параметров проекта.

Альтернативные модели представлены в разделе сухих силовых трансформаторов.

ТМЗ в составе КТП

Одним из основных вариантов применения является установка трансформатора в составе КТП соответствующей мощности.

Высоковольтная часть обеспечивает прием электроэнергии, трансформатор выполняет преобразование, а РУНН распределяет мощность по потребителям.

Варианты подстанций представлены в разделе комплектных трансформаторных подстанций.

Как подобрать ТМЗ 2500 в Челябинске

Для технического подбора желательно заранее определить:

• мощность 2500 кВА;
• требуемое напряжение ВН 6 или 10 кВ;
• напряжение НН 0.4 кВ;
• схему и группу соединения;
• параметры регулирования;
• условия размещения;
• климатическое исполнение;
• требования к вводам;
• необходимую комплектацию;
• характеристики существующего оборудования при замене.

Исходные данные можно передать через опросные листы СТЭЛЗ.

ТМЗ 2500 по техническому заданию

Для промышленного объекта трансформатор желательно заказывать на основании полного технического задания.

Это позволяет заранее согласовать электрические и конструктивные параметры.

Особенно важно корректно определить требования при реконструкции существующей системы.

Цена трансформатора ТМЗ 2500/10(6)/0.4 в Челябинске

Стоимость ТМЗ 2500 кВА определяется конкретным исполнением.

На цену влияют напряжение ВН, конструктивные характеристики, схема соединения, климатическое исполнение и дополнительная комплектация.

Отдельно учитываются условия транспортировки.

Точная стоимость определяется после согласования технического задания.

Купить трансформатор ТМЗ 2500/10(6)/0.4 кВ в Челябинске

Компания СТЭЛЗ осуществляет поставку трансформаторов ТМЗ 2500/10(6)/0.4 кВ для промышленных, энергетических и инфраструктурных объектов Челябинска и Челябинской области.

ТМЗ 2500 кВА может применяться на металлургических, машиностроительных, металлообрабатывающих, горнодобывающих и перерабатывающих предприятиях, а также в составе комплектных трансформаторных подстанций.

При подборе учитываются напряжение питающей сети 6 или 10 кВ, мощность нагрузки, параметры стороны 0.4 кВ, условия установки и требования конкретного проекта.

После согласования исходных данных определяется точное исполнение, комплектация и стоимость поставки ТМЗ 2500/10(6)/0.4 кВ в Челябинск или Челябинскую область.
