Трансформатор ТМГ 25/10(6)/0.4

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Трансформатор ТМГ 25/10(6)/0,4 — масляный силовой трансформатор от ПО «СТЭЛЗ»

Прямые поставки от производителя. Гарантия, техподдержка, доставка по РФ.

Ищете надёжный трансформатор с понятными условиями покупки и быстрой поставкой? ПО «СТЭЛЗ» — это более 20 лет опыта в производстве силовых трансформаторов.

Назначение трансформатора ТМГ 25

Трансформатор ТМГ 25/10(6)/0,4 мощностью 25 кВА предназначен для преобразования и распределения электроэнергии в сетях напряжением 6 или 10 кВ. Производственное объединение STELZ предлагает надежные решения для промышленных и инфраструктурных объектов, соответствующие ГОСТ и техническим условиям.

Области применения:

• Частные жилые дома и коттеджные посёлки

• Малые промышленные объекты

• Объекты ЖКХ и энергоснабжения

• Сельскохозяйственные фермы

• Временные строительные площадки и мобильные подстанции

Эксплуатация трансформаторов ТМГ 25

Трансформаторы предназначены для работы в условиях умеренного (от +40 до –45 °С) или умеренно-холодного (от +40 до –60 °С) климата. Высота установки над уровнем моря не более 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, снижающих параметры оборудования в недопустимых пределах. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

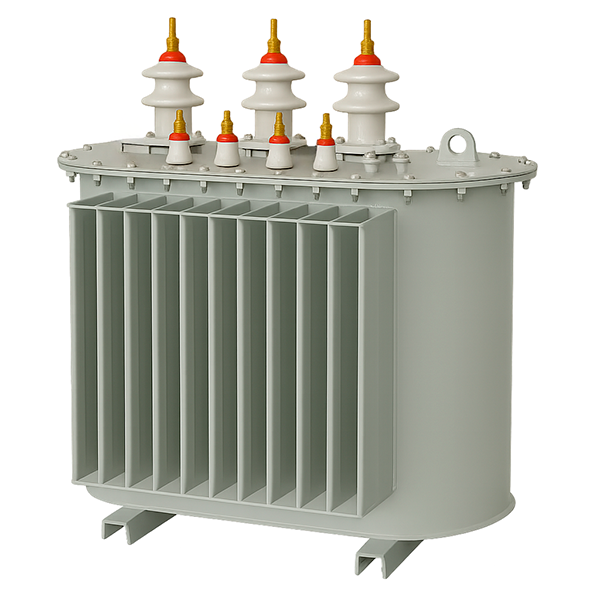

Конструкция трансформатора ТМГ 25

Трансформатор состоит из активной части, переключателя, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонного фильтра (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки.

При изготовлении обмоток применена блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель.

Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН: алюминий, медь. Номинальное высшее напряжение (6, 10 кВ)±2х2,5%. Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ. Охлаждение М (естественное). Степень защиты IP00. Срок службы 30 лет.

Технические характеристики

Габаритно-весовые характеристики

Почему стоит заказать у STELZ:

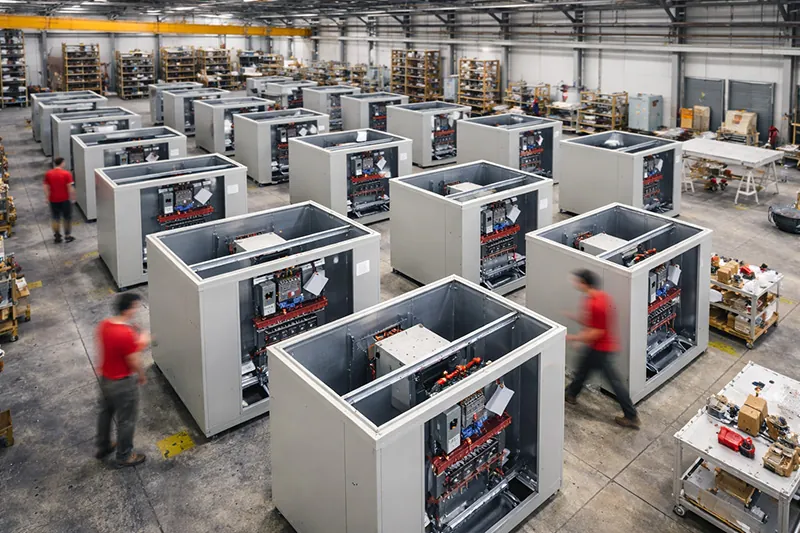

• Производство трансформаторов с полным циклом — от проектирования до сборки

• Строгий контроль качества на всех этапах

• Индивидуальные условия поставки и оплаты

• Быстрая доставка по всей России и в страны СНГ

• Профессиональное сопровождение: от консультации до пусконаладки

📞 Закажите трансформатор ТМГ 25/10(6)/0,4 на сайте или получите бесплатную консультацию от наших технических специалистов.
