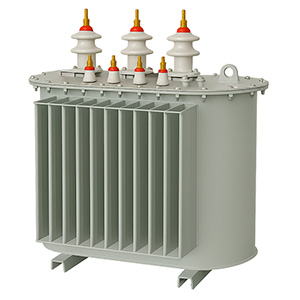

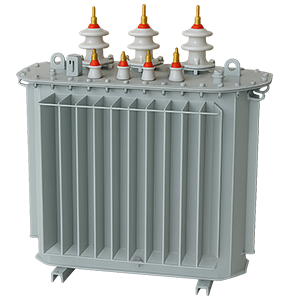

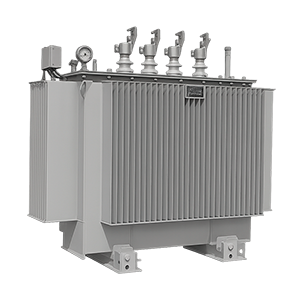

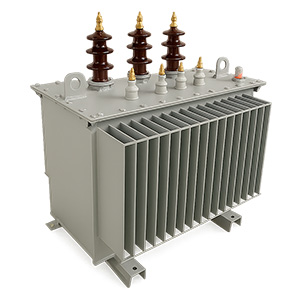

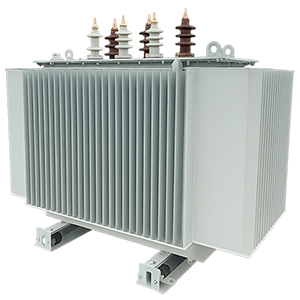

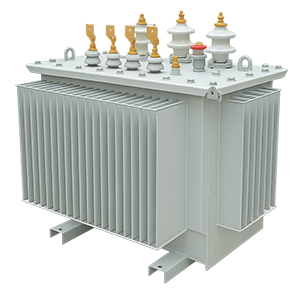

Силовые масляные трансформаторы типа ТМГ

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Описание

Назначение трансформаторов ТМГ

Силовые трансформаторы ТМГ — это электромагнитные устройства, которые используются для трансформации и дальнейшей передачи напряжения. Это оборудование незаменимо в энергетике, на транспорте и в промышленном производстве. В зависимости от своей номинальной мощности трансформаторы ТМГ имеют следующие модификации:

• ТМГ-25;
• ТМГ-40;
• ТМГ-63;
• ТМГ-100;
• ТМГ-160;
• ТМГ-400;
• ТМГ-630;
• ТМГ-1000;
• ТМГ-1600.

Технические характеристики

Габаритно-весовые характеристики

Покупая продукцию производства Производственное Объединение STELZ — вы получаете качественное электрооборудование, надежность которого подтверждена многолетним опытом работы нашего завода и положительными отзывами серьезных потребителей.

Устройство и принцип действия трансформаторов

Работа трансформатора обусловлена явлением взаимоиндукции. Трансформатор может быть:

• однофазным;
• трехфазным.

Любой трансформатор независимо от своей конструкции содержит стальной сердечник и обмотку. Сердечник выполняется из стали. Поверх него наматываются витки медного или алюминиевого провода –обмотки. Сердечник и обмотка силового трансформатора помещены в металлический бак, заполненный трансформаторным маслом.

Обмотка трансформатора, подключаемая к источнику напряжения, называется первичной, а та, к которой подсоединяются потребители, называется вторичной. Если количество витков первичной обмотки больше чем во вторичной, то трансформатор понижающий.

Это означает, что напряжение, подаваемое на первичную обмотку трансформатора будет выше, чем у напряжения потребителей. Этот тип трансформаторов широко используется при передаче и распределении электроэнергии в трехфазных сетях переменного тока, обеспечивающих энергоснабжение жилого сектора и промышленных предприятий.

Необходимость повышать напряжение вызвана большими потерями электроэнергии при ее транспортировке от источника к потребителю. После того, как электроэнергия будет передана по проводам от электростанции до преобразовательной подстанции, напряжение понижают до безопасных величин.

Трансформаторы, у которых напряжение на первичной обмотке ниже, чем на вторичной называются повышающими. Их используют при необходимости повысить напряжение для передачи электроэнергии от источника(электростанция) до преобразовательной подстанции.

Особенности трансформаторов ТМГ

Масляные трансформаторы ТМГ с мощностью 25-1600 кВа могут устанавливаться как внутри помещений, так и на открытых площадках трансформаторных подстанций. Это оборудование может эксплуатироваться на высоте, не превышающей 1000 м над уровнем моря.

Трансформаторы ТМГ и трансформаторы ТМ во время своей работы не должны подвергаться тряске, различного рода вибрациям и ударам. Запрещена эксплуатация в агрессивных, химически активных средах. Не допускается частое включение питания. При установке в закрытых помещениях трансформаторы ТМГ-25, ТМГ-40, ТМГ-63, ТМГ-100, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1600, ТМГ-2500 могут снабжаться электроконтактными мановаккууметрами, которые используют для контроля уровня масла и сигнализации в случае превышения его уровня.

Трансформатор рассчитан на номинальную частоту 50 Гц. Есть возможность регулировки напряжения в пределах 5%. Регулировка проводится только при полностью обесточенном трансформаторе. Трансформаторы ТМГ-25, ТМГ-40, ТМГ-63, ТМГ-100, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1600, ТМГ-2500 не имеют расширительного бака.

При изменении температуры окружающего воздуха увеличение объема масла компенсируется деформацией гофрированных стенок бака. Для предотвращения аварийных ситуаций, связанных с избыточным давлением уровня масла в баке, трансформаторы мощностью от 16 кВ снабжаются предохранительными клапанами. Трансформаторы ТМГ-630; ТМГ-1000; ТМГ-1600 снабжаются специальными роликами, которые позволяют транспортировать оборудование в продольном и поперечном направлении.
