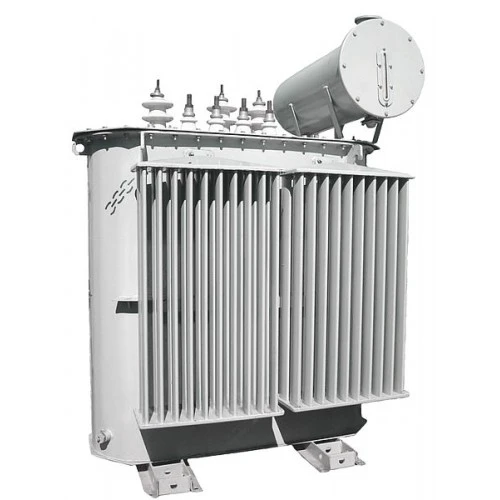

Трансформатор ТМ 250/10(6)/0.4

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Назначение трансформатора ТМ 250

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии. Трансформаторы ТМ используются в условиях умеренного и умеренно-холодного климата.

Трансформатор ТМ 250 силовой масляный – необходимое оборудование городских и сельских распределительных сетей. Эти трансформаторы широко используются на промышленных предприятиях, устанавливаются на ТП городского электротранспорта и железнодорожных трансформаторных подстанций. Максимальное номинальное напряжение первичной обмотки 10 кВ. Номинальное напряжение на вторичных обмотках 0,4 кВ.

Условия эксплуатации трансформатора ТМ 250

Оборудование может устанавливаться в открытых (ОРУ) и закрытых (ЗРУ) распределительных устройствах. Особенности конструкции не позволяют эксплуатировать масляные трансформаторы в сейсмически активных зонах, пожароопасных и взрывоопасных средах.

Трансформатор ТМ-250 может устанавливаться на высоте до 1000 м на уровне моря. Выпускаются модификации, предназначенные для умеренного и холодного климата. Трансформатор, предназначенный для эксплуатации в умеренном климате (У), может эксплуатироваться при температурах окружающей среды в пределах -45°С до +40°С. Максимальная влажность окружающего воздуха не должна превышать 80% при температуре окружающего воздуха +25°С. Трансформатор ТМ-250 не предназначен для эксплуатации в условиях частых (до 10 раз в сутки) включений и отключений.

Особенности конструкции трансформатора ТМ 250

Активная часть трансформатора ТМ-250 состоит из стального сердечника и обмоток. Сердечник набирается из листов холоднокатаной стали. Обмотки выполняются из меди или алюминия. Сердечник с обмотками помещен в прямоугольный бак, заполненный трансформаторным маслом. Масса бака 1039 кг. Масса трансформаторного масла 305 кг. В силовых трансформаторах ТМ-250 для охлаждения предусмотрены радиаторы, которые отводят тепло с поверхности бака.

Для регулировки напряжений предназначены высоковольтные переключатели, присоединяемые к обмоткам высокой стороны. Конструкция трансформатора ТМ-250 позволяет осуществлять плавную, ступенчатую регулировку напряжений. Регулировка осуществляется при полностью обесточенном трансформаторе с отключенными сторонами высокого (ВН) и низкого (НН) напряжений при помощи устройства ПБВ (переключение без возбуждения).

Устройство ПБВ не предназначено для регулировки напряжения на протяжении суток, поскольку при этом потребовалось бы часто отключать трансформатор от сети, что недопустимо. Обычно регулировку производят сезонно. Для регулировки напряжения трансформатора под нагрузкой предназначено устройство РПН (регулирование напряжения под нагрузкой). Это устройство предназначено для переключений ответвлений обмотки трансформатора без разрывов в цепи. На трансформаторах ТМ-250 такие переключения не могут производиться чаще 8-9 раз в сутки. Регулировка напряжений производится ступенями.

На вводах НН и ВН, которые расположены на крышке трансформатора, смонтированы съемные фарфоровые изоляторы. Также в комплектацию трансформаторов входят:

• маслорасширитель;
• воздухоосушитель;
• маслоуказатель;
• газовое реле.

Маслорасширитель предназначен для компенсации колебаний уровня масла в баке трансформатора при изменении температуры окружающей среды. При повышении температуры излишек масла вытесняется в бачок расширителя.

Воздухоосушитель используется для предотвращения окисления трансформаторного масла при контакте с воздушными массами.

Маслоуказатель позволяет осуществлять визуальный контроль уровня масла в баке трансформатора ТМ-250. Для предотвращения аварийных ситуаций, связанных с понижением уровня масла ниже критической отметки, используется газовое реле.

Технические характеристики

Габаритно-весовые характеристики
