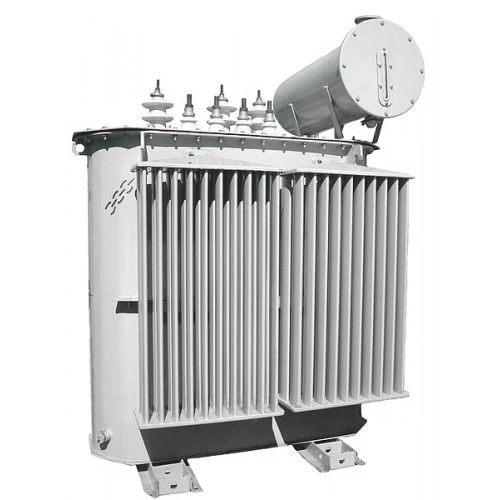

Трансформатор ТМ 1600/10(6)/0.4

Трансформатор ТМ 1600/10(6)/0.4

от 1 035 000 руб.

Чтобы купить Трансформатор ТМ 1600/10(6)/0.4 в Екатеринбурге, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Доставка продукции

Трансформатор ТМ 1600/10(6)/0.4 можно доставить манипулятором в Екатеринбурге. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.

Назначение трансформатора ТМ 1600

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии. Трансформаторы ТМ используются в условиях умеренного и умеренно-холодного климата.

Условия эксплуатации силовых трансформатора ТМ 1600

Трансформаторы предназначены для работы в условиях умеренного (от +40 до –45 °С) или умеренно–холодного (от +40 до –60 °С) климата. Высота установки над уровнем моря не более 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, снижающих параметры оборудования в недопустимых пределах. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Конструкция масляного трансформатора ТМ 1600

Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонного фильтра (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из хо- лоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.

Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы ВН и НН, расширитель. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток ВН и НН Алюминий, медь Номинальное высшее напряжение (6, 10 кВ)±2х2,5% Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ Номинальное значение климатических факторов У1, УХЛ1 по ГОСТ 15150 Охлаждение М (естественное) Степень защиты IP00 Срок службы 30 лет

Особенности трансформатора ТМ 1600

Внутренний объем силовых трансформаторов ТМ сообщается с окружающей средой. Изменения объема масла, связанные с перепадами температур, которые происходят в процессе работы, компенсируются за счет объема расширителя. Для удобства эксплуатации расширитель снабжен маслоуказателем, воздухоосушителем с сорбентом и оснащен пробкой в месте залива масла.

Технические характеристики

Номинальная мощность трансформаторов, кВА Потери холостого хода Потери короткого замыкания Ток холостого хода, % Ток короткого замыкания, %
ТМ-25 120 600 3,2 4,5
ТМ-40 160 880 3 4,5
ТМ-63 230 1200 2,8 4,5
ТМ-100 320 1970 2,6 4,5
ТМ-160 460 2650 2,4 4,7
ТМ-250 650 3100 2,3 4,5
ТМ-400 830 5500 2,1 4,5
ТМ-630 1050 7600 2 5,5
ТМ-1000 1550 10200 1,8 5,5
ТМ-1250 1950 13000 1,5 5,5
ТМ-1600 2050 16000 1,3 5,5

Габаритно-весовые характеристики

Тип трансформатора Габаритные размеры, мм (Длина*Ширина*Высота) Масса, кг
ТМ-25 800 х 430 х 970 320
ТМ-40 840 х 450 х 1075 430
ТМ-63 1045 х 500 х 1375 510
ТМ-100 1090 х 770 х 1560 760
ТМ-160 1150 х 820 х 1580 985
ТМ-250 1560 х 930 х 1670 1500
ТМ-400 1750 х 1050 х 1780 1890
ТМ-630 1930 х 1180 х 1910 2105
ТМ-1000 2080 х 1290 х 2150 3450
ТМ-1250 2130 х 1290 х 2250 3850
ТМ-1600 2175 х 1290 х 2430 4500
