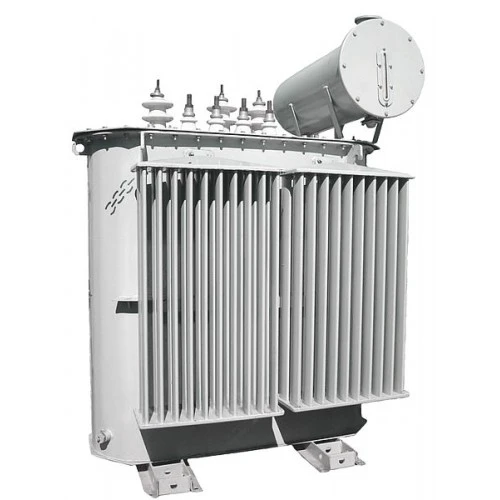

Трансформатор ТМ 160/10(6)/0.4

Трансформатор ТМ 160/10(6)/0.4

от 146 700 руб.

Чтобы купить Трансформатор ТМ 160/10(6)/0.4 в Екатеринбурге, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Доставка продукции

Трансформатор ТМ 160/10(6)/0.4 можно доставить манипулятором в Екатеринбурге. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.

Назначение трансформатора ТМ160

Трансформаторы ТМ-160 – силовые масляные, рассчитаны на напряжения 6; 10; 20; 27.5; 35 кВ, используются для преобразования переменного тока частотой 50 Гц высшего напряжения в переменный ток низшего напряжения и передачи его потребителю.

Основная сфера применения – городские и сельские распределительные сети, а также трансформаторные подстанции промышленных предприятий.

Особенности эксплуатации силовых трансформаторов ТМ160

Трансформаторы ТМ-160 имеют масляное охлаждение обмоток. Могут эксплуатироваться в распредустройствах открытого и закрытого типов (ОРУ, ЗРУ). Имеют широкий диапазон рабочих температур (-45С до +40С), что дает возможность эксплуатировать оборудование практически во всех климатических зонах России.

Максимальная высота установки над уровнем моря 1000 м. Это оборудование не может эксплуатироваться в сейсмически активных зонах. Масляные трансформаторы не предназначены для работы в местах где возможна вибрация, тряска и удары, а также в агрессивных и взрывоопасных средах.

Устройство трансформатора ТМ 160

Активная часть трансформатора состоит из стержневого магнитопровода, который собирается из листов холоднокатаной стали.

Поверх магнитопровода в несколько слоев уложены обмотки из медного провода. Магнитопровод с обмотками погружен в наполненный трансформаторным маслом бак с гофрированными стенками, основная функция которых заключается в отводе тепла.

Бак сварной прямоугольной формы. Внешняя поверхность бака и стенок расширителя покрыты защитным слоем из эмали, цинка или эпоксидно-полимерного состава, которые предохраняют бак от коррозии.

Для подъема трансформатора при транспортировке на крышке бака предусмотрены подъемные пластины и проушины для фиксации транспорных растяжек. Для отбора проб трансформаторного масла нижняя часть бака трансформатора ТМ-160 снабжена сливным краном. На дне трансформаторного бака предусмотрены сварные опорные палки с отверстиями под установку колес. Они необходимы для перевозки трансформатора. При перевозке оборудование закрепляется с помощью анкерных болтов.

На лицевой части трансформатора ТМ-160 закреплена табличка с указанием паспортных данных оборудования. На крышке трансформатора находятся: термометр, газовое реле, расширитель, съемный ввод и переключатель обмоток.

При помощи термометра производят визуальный контроль температуры трансформаторного масла в баке, которое используется для предотвращения перегрева обмоток и в качестве изолятора. Съемные вводы ВН и НН позволяют произвести замену фарфоровых изоляторов без подъема наружу активной части трансформатора, которая погружена в бак, наполненный маслом.

Переключение напряжения

Переключение напряжения трансформатора осуществляется посредством реечного переключателя. Он рассчитан на 5 положений и позволяет производить плавную регулировку напряжений. Переключение производится вращением в обе стороны ручки переключателя, который фиксируется при помощи механических фиксаторов. Переключение напряжения производят при отключенном трансформаторе. В исключительных случаях допускается переключение под нагрузкой.

Безопасность

Установленный на крышке бака расширитель предназначен для предотвращения аварийных ситуаций при изменении объемов масла. При повышении температуры окружающего воздуха объем масла в баке увеличивается и его излишек вытесняется в расширитель. При понижении температуры происходит обратный процесс.

Газовое реле является элементом газовой защиты. Оно предназначено для защиты трансформатора от повреждений обмотки изоляции, пробоя бака и утечки масла. Газовое реле имеет две позиции срабатывания. При разложении обмотки в трансформаторном масле происходит выделение газа, на которое срабатывает газовое реле.

На управляющем оборудовании подстанции выпадает сигнальный флажок и срабатывает звуковая сигнализация, оповещающая персонал о проблеме с трансформатором. Сигнальный флажок необходим для визуального контроля оборудования. Резкое понижение уровня масла в баке является недопустимым режимом. В такой ситуации газовое реле срабатывает на отключение трансформатора. У трансформаторов мощностью более 1000 кВА на крышке бака находится выхлопная труба для выброса газа в атмосферу при авариях оборудования. Эта мера призвана предотвратить возгорание масла и взрыв трансформатора. Разъемные части бака имеют прочную герметизацию. Для этих целей используется устойчивый к воздействию масел и бензина композиционный материал. Патрубок, предназначенный для отбора проб масла, пломбируется для предотвращения хищения трансформаторного масла.

Технические характеристики

Номинальная мощность трансформаторов, кВА Потери холостого хода Потери короткого замыкания Ток холостого хода, % Ток короткого замыкания, %
ТМ-25 120 600 3,2 4,5
ТМ-40 160 880 3 4,5
ТМ-63 230 1200 2,8 4,5
ТМ-100 320 1970 2,6 4,5
ТМ-160 460 2650 2,4 4,7
ТМ-250 650 3100 2,3 4,5
ТМ-400 830 5500 2,1 4,5
ТМ-630 1050 7600 2 5,5
ТМ-1000 1550 10200 1,8 5,5
ТМ-1250 1950 13000 1,5 5,5
ТМ-1600 2050 16000 1,3 5,5

Габаритно-весовые характеристики

Тип трансформатора Габаритные размеры, мм (Длина*Ширина*Высота) Масса, кг
ТМ-25 800 х 430 х 970 320
ТМ-40 840 х 450 х 1075 430
ТМ-63 1045 х 500 х 1375 510
ТМ-100 1090 х 770 х 1560 760
ТМ-160 1150 х 820 х 1580 985
ТМ-250 1560 х 930 х 1670 1500
ТМ-400 1750 х 1050 х 1780 1890
ТМ-630 1930 х 1180 х 1910 2105
ТМ-1000 2080 х 1290 х 2150 3450
ТМ-1250 2130 х 1290 х 2250 3850
ТМ-1600 2175 х 1290 х 2430 4500
