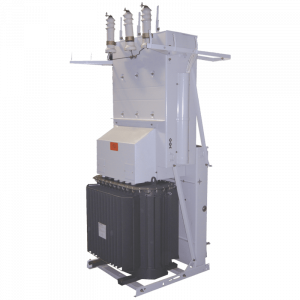

Подстанция МТП-250

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Мачтовые подстанции производства STELZ

Выпускаемые Производственным объединением STELZ в Екатеринбурге, мачтовые трансформаторные подстанции **КТП-ВМ**, обеспечивают работу силового понижающего трансформатора **10 (6)/0,4 кВ**. При этом мощность установленного силового трансформатора может быть в пределах от **25 до 250 кВА**. Такая мачтовая КТП относится к **тупиковому типу** и может иметь **воздушное, кабельное или столбовое подключение**.

Конструкция

Мачтовая трансформаторная подстанция КТП-ВМ состоит из: * **Вводного шкафа:** расположены воздушные вводы высокого напряжения, * **Силового трансформатора:** преобразует напряжение с ВН на НН, * **Распределительного шкафа:** расположены элементы низкого напряжения. Трансформатор и шкафы установлены на **специальной сварной металлической раме**. При доставке к месту установки трансформаторная подстанция **транспортируется в разобранном виде**. При этом высота КТП составляет не более **1800 мм**. На крыше шкафа по высокой стороне расположены **три проходных изолятора**, соединенных с **плавкими предохранителями**. Все мачтовые подстанции оборудованы **траверсами с ограничителями перенапряжения**. Подключение КТП осуществляется через **разъединитель 0,4 кВ**. Все мачтовые трансформаторные подстанции имеют **специальные электрические и механические блокировки**, которые обеспечивают безопасную работу обслуживающего персонала. Для учета расхода потребляемой электрической энергии трансформаторная подстанция оснащена **счетчиком электрической энергии**. Для возможности использования электроинструмента при производстве работ и подключения переносного светильника мачтовые подстанции оборудованы **розеткой**.

Сфера применения

Мачтовая трансформаторная подстанция КТП-ВМ может быть установлена для обеспечения электрической энергией объектов, где требуется компактность и простота установки: * Фермерские хозяйства * Садоводческие участки * Малые населенные пункты * Гаражные кооперативы * Небольшие промышленные объекты * Водные и нефтяные скважины * Железнодорожные объекты * **и в других случаях, когда мощность энергопотребления не превышает 250 кВА**. КТП-ВМ может быть использована как **сельская подстанция**, так как наилучшим образом подходит для удовлетворения нужд сельского хозяйства. При установке **силового трансформатора сухого типа** мачтовые подстанции разрешается устанавливать в местах постоянного присутствия людей и возле любых объектов инфраструктуры. Трансформаторные подстанции мачтового типа **запрещено эксплуатировать вблизи взрывоопасных объектов** и при наличии агрессивного воздействия внешней среды, в связи с возможным разрушением изолирующих материалов и выходом КТП из строя.

Условия продажи

Каждая мачтовая трансформаторная подстанция **КТП-ВМ**, изготовленная на производственном объединении STELZ, поставляется в виде отдельных блоков, которые собираются в единое устройство на месте установки. Это сделано с целью уменьшения габаритов КТП и осуществления автомобильных перевозок в рамках габаритных грузов. Внутреннее оборудование шкафов высокой и низкой стороны полностью укомплектовано и смонтировано в рабочем положении. Объемы монтажных работ, связанных со сборкой, минимальны и не требуют особо высокой квалификации. Силовой трансформатор и вентильный разрядник (ОПН) поставляются по отдельному заказу и в базовую комплектацию не входят. При необходимости специалисты предприятия окажут квалифицированную помощь в подборе необходимого оборудования. Изготовленные на производственном объединении STELZ, мачтовые подстанции КТП-ВМ отличаются **высоким качеством изготовления, надежностью в эксплуатации, большим сроком службы** и полным соответствием всем существующим нормам и правилам. Установка мачтовых подстанций заводской сборки снижает затраты на производство монтажных работ и значительно сокращает время пускового комплекса.

Технические характеристики

Подстанция КТП-ВМ

Электрическая схема и перечень аппаратуры

* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
