Подстанция КТП-ТК 630

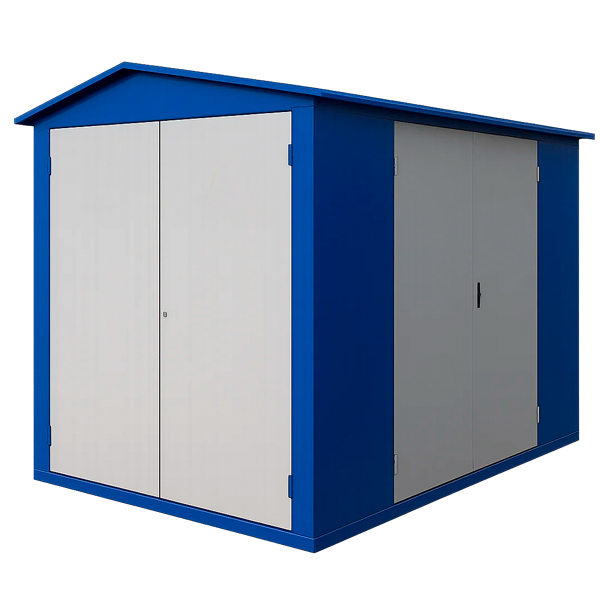

Подстанция КТП-ТК 630

от 323 000 руб.

Чтобы купить Подстанция КТП-ТК 630, опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Назначение киосковой подстанции КТП-ТК 630

Трансформаторные подстанции киоскового типа КТП-Т используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.

Применение

Трансформаторные подстанции КТП-Т применяются в наружных установках. Предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей.

КТП киоскового типа: технические характеристики

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 63кВА до 1000 кВА

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Мощность силового трансформатора, кВА 25-1600
Номинальное напряжение на стороне высокого напряжения (ВН), кВ 6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,4
Ток электрической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне ВН, кА 20
Исполнение по вводу ВН Кабельный, воздушный
Исполнение по выводу НН Кабельный, воздушный
Степень защиты по ГОСТ 14254 Ip23
Количество отходящих линий 5 (10)
КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L*B*H ) 2760*2100*2400
КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L*B*H (Н1) 1900*2100*2400(4000)
Масса не более, кг 1200


Электрическая схема и перечень аппаратуры


Обозначение Наименование Кол-во
1 (QW) QSG Выключатели нагрузки (ВНР)

Разъединитель РВЗ-10(6)кВ

1
2 FV1-FV3 Разрядник вентильный или ОПН 10(6)* 3
3 FV4-FV6 Разрядник вентильный или ОПН 10(6) 3
4 FU1-FU3 Предохранитель ПКТ 10(6) кВ 3
5 Q1-Q2 Разъединитель 0,4 кВ 1
6 QF1-QF2 Выключатель автоматический 16 А 3
7 QF1-QF3 Выключатель автоматический 10 А 3
8 TA1-TA3 Трансформатор тока 3
9 SA1-SA4 Переключатель 380В/16А 2
10 SA2-SA3 Выключатель 380В/10А 2
11 PI, PR Счетчик электрической  энергии 1
12 EK Резистор подогрева 2
13 BL, KL Фотореле 1
14 KM Пускатель магнитный ПМ 1
15 HL Патрон потолочный Е27 1
16 V Вольтметр 0-500В 1
17 XS Розетка штепсельная 36В 1
18 TV Трансформатор понижающий 220/36В 1
19 QF1-QFn Выключатель автоматический
(или рубильник с предохранителями)
10 (5)
20 T Силовой трансформатор** 1

* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляестя по заказу потребителя.

** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
