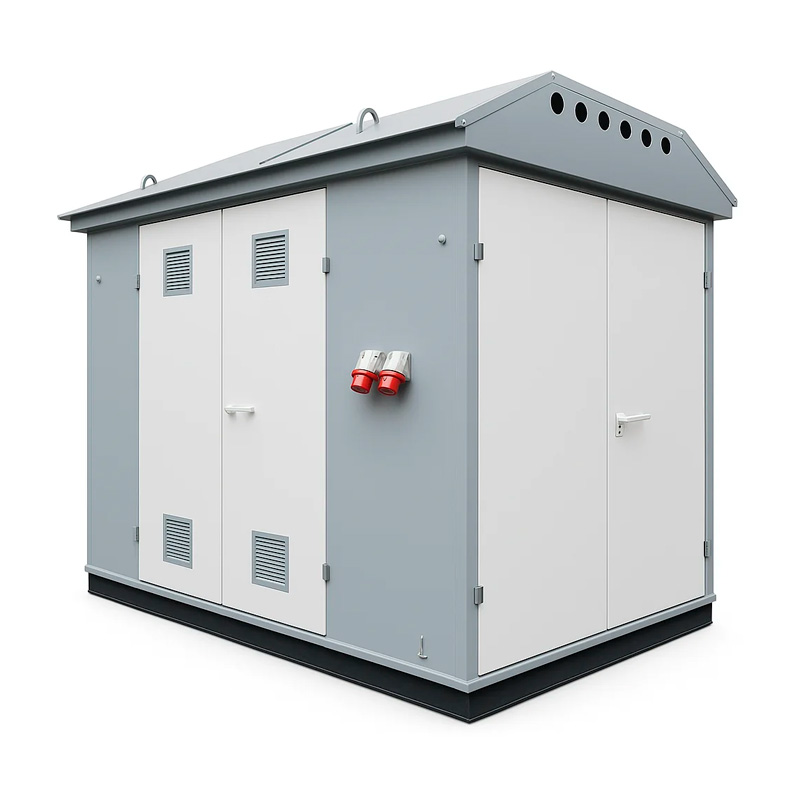

Подстанция КТП-ТК 2500
Чтобы купить Подстанция КТП-ТК 2500 в Екатеринбурге, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня
Заполнить опросный лист>Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы
более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.
Доставка продукции
Подстанция КТП-ТК 2500 можно доставить манипулятором в Екатеринбурге. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.Назначение киосковой подстанции КТП-ТК 2500
Киосковые трансформаторные подстанции КТП-Т, такие как КТП-ТК 2500, предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока промышленной частоты. Они представляют собой компактные и удобные решения для организации электроснабжения различных объектов.
Сфера применения КТП-Т
КТП-Т применяются в наружных установках для обеспечения электроснабжения объектов различного типа: промышленных предприятий, объектов коммунальной инфраструктуры, сельскохозяйственных объектов, и других потребителей. Они используются в радиальных схемах распределительных сетей, обеспечивая надежное и бесперебойное электроснабжение.
Технические характеристики КТП киоскового типа
Технические параметры, приведенные в таблице, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 63 кВА до 1000 кВА.
| Наименование | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 25-1600 |
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6;10 |
| Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
| Ток электрической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне ВН, кА | 20 |
| Исполнение по вводу ВН | Кабельный, воздушный |
| Исполнение по выводу НН | Кабельный, воздушный |
| Степень защиты по ГОСТ 14254 | Ip23 |
| Количество отходящих линий | 5 (10) |
| КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H) | 2760 х 2100 х 2400 |
| КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H (Н1)) | 1900 х 2100 х 2400 (4000) |
| Масса не более, кг | 1200 |
Электрическая схема и перечень аппаратуры
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | (QW) QSG | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ | 1 |
| 2 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)* | 3 |
| 3 | FV4-FV6 | Разрядник вентильный или ОПН 10(6) | 3 |
| 4 | FU1-FU3 | Предохранитель ПКТ 10(6) кВ | 3 |
| 5 | Q1-Q2 | Разъединитель 0,4 кВ | 1 |
| 6 | QF1-QF2 | Автоматический выключатель 16 А | 3 |
| 7 | QF1-QF3 | Автоматический выключатель 10 А | 3 |
| 8 | TA1-TA3 | Трансформатор тока | 3 |
| 9 | SA1-SA4 | Переключатель 380 В/16 А | 2 |
| 10 | SA2-SA3 | Выключатель 380 В/10 А | 2 |
| 11 | PI, PR | Счетчик электрической энергии | 1 |
| 12 | EK | Резистор подогрева | 2 |
| 13 | BL, KL | Фотореле | 1 |
| 14 | KM | Магнитный пускатель ПМ | 1 |
| 15 | HL | Потолочный патрон Е27 | 1 |
| 16 | V | Вольтметр 0-500 В | 1 |
| 17 | XS | Штепсельная розетка 36 В | 1 |
| 18 | TV | Понижающий трансформатор 220/36 В | 1 |
| 19 | QF1-QFn | Автоматический выключатель (или рубильник с предохранителями) | 10 (5) |
| 20 | T | Силовой трансформатор** | 1 |
* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.
** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
