Трансформаторы силовые масляные в Ростове-на-Дону
Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы
более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

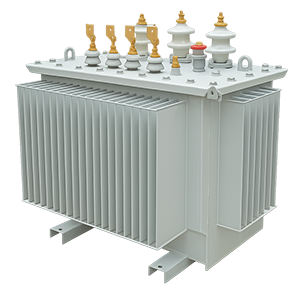

Описание масляных трансформаторов производства STELZ
Производство
Производственное Объединение STELZ производит полную линейку масляных трансформаторов, включая:
- ТМ: Стандартные масляные трансформаторы.
- ТМГ: Герметичные масляные трансформаторы.
- ТМН: Масляные трансформаторы с нейтральной звездой.
- ТМЗ: Масляные трансформаторы с защитным кожухом.
- ТМЖ: Масляные трансформаторы для железнодорожных сетей.
- ТМФ: Масляные трансформаторы с фольгированной обмоткой.
- ТМГФ: Герметичные масляные трансформаторы с фольгированной обмоткой.
- ТДН: Масляные трансформаторы с двухступенчатой нейтральной звездой.
- ТРДН: Масляные трансформаторы с трехступенчатой нейтральной звездой.
Мощность трансформаторов варьируется от 25 кВА до 6300 кВА, напряжение - от 6 кВ до 35 кВ. Цены и характеристики трансформаторов мощностью свыше 10 кВА предоставляются по запросу.
Габаритно-весовые характеристики
ТМ
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМ-25 | 800 х 430 х 970 | 320 |
| ТМ-40 | 840 х 450 х 1075 | 430 |
| ТМ-63 | 1045 х 500 х 1375 | 510 |
| ТМ-100 | 1090 х 770 х 1560 | 760 |
| ТМ-160 | 1150 х 820 х 1580 | 985 |
| ТМ-250 | 1560 х 930 х 1670 | 1500 |
| ТМ-400 | 1750 х 1050 х 1780 | 1890 |
| ТМ-630 | 1930 х 1180 х 1910 | 2105 |
| ТМ-1000 | 2080 х 1290 х 2150 | 3450 |
| ТМ-1250 | 2130 х 1290 х 2250 | 3850 |
| ТМ-1600 | 2175 х 1290 х 2430 | 4500 |
ТМГ
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМГ-25 | 840 х 520 х 970 | 270 |
| ТМГ-40 | 880 х 525 х 1050 | 355 |
| ТМГ-63 | 945 х 600 х 1100 | 430 |
| ТМГ-100 | 1250 х 650 х 1450 | 590 |
| ТМГ-160 | 1250 х 850 х 1470 | 870 |
| ТМГ-250 | 1400 х 950 х 1570 | 1200 |
| ТМГ-400 | 1450 х 950 х 1500 | 1550 |
| ТМГ-630 | 1620 х 1200 х 1950 | 2100 |
| ТМГ-1000 | 1750 х 1200 х 1970 | 2900 |
| ТМГ-1250 | 1966 х 1155 х 1930 | 2935 |
| ТМГ-1600 | 2050 х 1400 х 2300 | 4200 |
Устройство и принцип действия
Силовой трансформатор
Масляный трансформатор состоит из:
- Магнитопровода: изготавливается из отдельных листов холоднокатанной стали. Листовая сталь минимизирует потери на вихревые токи.
- Обмоток:
- Высокое напряжение (ВН): выполняется из электротехнической меди с круглым или прямоугольным сечением.
- Низкое напряжение (НН): выполняется из электротехнической меди с круглым или прямоугольным сечением.
Обмотки изолируются друг от друга, а также от магнитопровода. Концы обмоток выводятся из бака через трансформаторные изоляторы, которые монтируют на крышке бака.
Бак и охлаждение
Бак трансформатора заполняют трансформаторным маслом, которое получают в процессе переработки нефти. Масло:
- Отводит тепло от активной части трансформатора, препятствуя ее перегреву.
- Обеспечивает диэлектрическую изоляцию между токоведущими частями трансформатора.
Бак силового трансформатора имеет ребристую поверхность, которая образует радиаторы. Радиаторы увеличивают площадь охлаждения поверхности бака, повышая эффективность охлаждения.
Расширительный бачок
Трансформаторное масло чувствительно к изменениям температуры. При повышении температуры масло нагревается и расширяется в объемах. При понижении температуры масло сжимается.
Чтобы предотвратить контакт масла с воздухом, который приводит к окислению и ухудшению диэлектрических свойств масла, а также к влажности, силовые трансформаторы снабжаются расширительными бачками.
Расширительный бачок представляет собой цилиндрическую емкость, укрепленную на специальном кронштейне над крышкой трансформатора. При расширении масла в баке излишек вытесняется в расширитель. При понижении температуры масло из расширителя поступает обратно в бак. В расширителе имеется специальное отверстие для вывода излишка воздуха.
Серии трансформаторов
ТМГ (Герметичные масляные трансформаторы)
Трансформаторы ТМГ предназначены для установки в распредустройствах открытого и закрытого типов. Они широко используются на трансформаторных подстанциях городских и сельских электрических сетей, на промышленных предприятиях, а также в городском транспорте.
Особенности ТМГ:
- Герметичное исполнение.
- Отсутствие расширительного бачка.
ТМ (Стандартные масляные трансформаторы)
Трансформаторы ТМ имеют общепромышленное назначение. Они применяются как понижающие трансформаторы в энергетических системах. Их мощность - 25-2500 кВА. Они могут использоваться как для внутренней, так и для наружной установки.
Особенности ТМ:
- Наличие расширительного бачка.
- Могут применяться для охлаждения радиаторами или гофрированными стенками.
ТМЗ (Масляные трансформаторы с защитным кожухом)
Трансформаторы ТМЗ выпускаются для мощностей от 250 до 2500 кВА и напряжением до 10 кВ. Их используют на городских и сельских трансформаторных подстанциях, а также на промышленных предприятиях.
Особенности ТМЗ:
- Имеют высоковольтный переключатель для ступенчатой регулировки напряжения.
- Наличие расширительного бачка.
- Наличие азотной подушки, предотвращающей окисление масла в баке.
Дополнительная информация
По заказу потребителя завод может разработать и изготовить трансформаторы с отличающимися характеристиками.
Габаритно-установочные размеры и масса
Габаритно-установочные размеры и масса трансформаторов приведены в приложениях к документации.
