Трансформатор ТМГ 1000/10(6)/0.4

Трансформатор ТМГ 1000/10(6)/0.4 в Ростове-на-Дону

от 612 000 руб.

Чтобы купить Трансформатор ТМГ 1000/10(6)/0.4 в Ростове-на-Дону, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Доставка продукции

Трансформатор ТМГ 1000/10(6)/0.4 можно доставить манипулятором в Ростове-на-Дону. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.

Назначение трансформатора ТМГ 1000

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии. Трансформаторы ТМ используются в условиях умеренного и умеренно-холодного климата.

ТМГ 1000/10/0,4 − трехфазный, силовой, понижающий, масляный двухобмоточный трансформатор, предназначен для установки на открытых и закрытых распредустройствах трансформаторных подстанций (ТП) городских и сельских распределительных сетей. Трансформатор имеет широкий диапазон рабочих температур и может работать в условиях, как умеренного, так и сурового климата. Это оборудование не может эксплуатироваться в пожароопасных и взрывоопасных помещениях, подвергаться вибрациям, тряске, частым включениям и выключениям. Не допускается эксплуатация трансформатора в сейсмически активных зонах.

Устройство и принцип работы

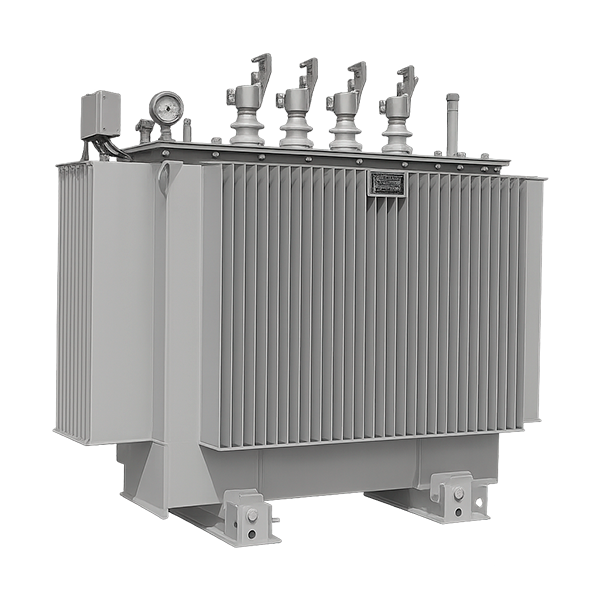

Трансформатор ТМГ 1000 имеет герметичный, прямоугольный бак с гофрированными стенками. Воздушная подушка внутри бака отсутствует. Бак доверху заполнен трансформаторным маслом. При колебаниях температур гофрированные стенки бака расширяются или сжимаются в соответствии с изменением объема трансформаторного масла. Расширители на трансформаторах ТМГ-1000 не устанавливают.

Благодаря полному отсутствию контакта масла с окружающей средой, оно не подвергается окислению и не увлажняется. Таким образом, диэлектрические характеристики масла остаются неизменными на протяжении всего времени эксплуатации трансформатора. Необходимость в периодическом отборе проб масла, его доливке или полной замене отсутствует. Перед заливкой в бак трансформаторное масло подвергают специальной обработке вакуумом.

Электрическая часть трансформатора состоит из стального магнитопровода, навитых поверх него обмоток и переключателя. Обмотки заизолированы друг от друга и от стенок бака. Концы обмоток выведены из бака наружу. Трансформаторное масло в баке необходимо для охлаждения обмоток и изоляции их от стенок бака. Трансформаторное масло обладает диэлектрическими свойствами.

Для подъема собранного трансформатора предназначены специальные крюки, которые расположены под рамой трансформаторного бака. Продольное и поперечное перемещение трансформатора осуществляется при помощи установленных на рельсы катков.

Преимущества

Силовые трансформаторы ТМГ-1000 использовать экономически выгодно за счет того, что нет необходимости проводить регулярные технические мероприятия по контролю за состоянием масла. Благодаря отсутствию контакта с окружающей средой характеристики масла оказываются неизменными на протяжении всего срока службы трансформатора, который составляет 25 лет.

Технические характеристики

Тип трансформатора Потери холостого хода Потери короткого замыкания Ток холостого хода, % Ток короткого замыкания, %
ТМГ-25 120 600 3,2 4,5
ТМГ-40 160 880 3 4,5
ТМГ-63 230 1200 2,8 4,5
ТМГ-100 320 1970 2,6 4,5
ТМГ-160 460 2650 2,4 4,7
ТМГ-250 650 3100 2,3 4,5
ТМГ-400 830 5500 2,1 4,5
ТМГ-630 1050 7600 2 5,5
ТМГ-1000 1550 10200 1,8 5,5
ТМГ-1250 1950 13000 1,5 5,5
ТМГ-1600 2050 16000 1,3 5,5

Габаритно-весовые характеристики

Тип трансформатора Габаритные размеры, мм (Длина*Ширина*Высота) Масса, кг
ТМГ-25 840 х 520 х 970 270
ТМГ-40 880 х 525 х 1050 355
ТМГ-63 945 х 600 х 1100 430
ТМГ-100 1250 х 650 х 1450 590
ТМГ-160 1250 х 850 х 1470 870
ТМГ-250 1400 х 950 х 1570 1200
ТМГ-400 1450 х 950 х 1500 1550
ТМГ-630 1620 х 1200 х 1950 2100
ТМГ-1000 1750 х 1200 х 1970 2900
ТМГ-1250 1966 х 1155 х 1930 2935
ТМГ-1600 2050 х 1400 х 2300 4200
