Ячейки КСО (камеры сборные одностороннего обслуживания) — это ключевые элементы распределительных устройств, предназначенные для приёма, распределения и защиты электрической энергии на напряжениях до 10(6) кВ. Они используются в трансформаторных подстанциях, распределительных пунктах, промышленных энергоцентрах, объектах энергетики и в инфраструктуре ЖКХ.

Правильный выбор типа ячейки КСО зависит от условий эксплуатации, требований к надёжности, удобству обслуживания, а также параметров электроустановки. В этом материале рассмотрим основные виды ячеек КСО, их технические особенности, функциональные назначения и области применения.

---

Что такое ячейка КСО

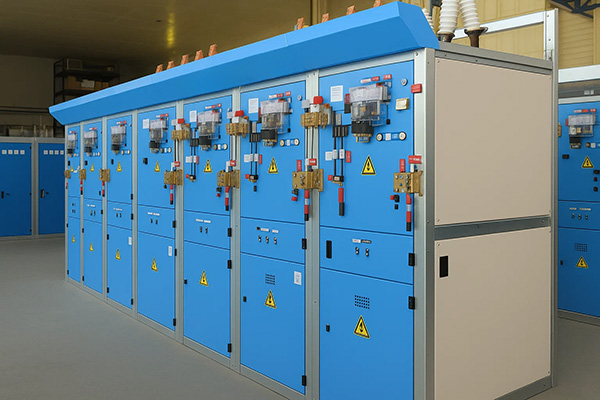

Камера сборная одностороннего обслуживания — это металлический шкаф, внутри которого размещаются элементы высоковольтного оборудования: выключатели нагрузки, разъединители, трансформаторы тока и напряжения, предохранители, кабельные вводы и механизмы заземления. Обслуживание ячеек производится только с передней стороны, что удобно при установке в ограниченном пространстве.

---

Основные типы и виды ячеек КСО

1. По номинальному напряжению и току

• КСО-6 — рассчитаны на напряжение до 6 кВ
• КСО-10 — наиболее распространённый тип для напряжения 10 кВ
• КСО-3, КСО-7, КСО-8 — устаревшие модификации, встречающиеся в эксплуатации

Номинальные токи: от 400 А до 1250 А, коротковременные токи до 31,5 кА.

---

2. По типу выключателя

• С разъединителем и предохранителями — простейшее и бюджетное решение, применяется на подстанциях без высоких требований к оперативности коммутаций
• С выключателем нагрузки (ВН) — позволяет отключать и включать нагрузку под током
• С вакуумным выключателем (ВВ) — обеспечивает надёжную коммутацию тока нагрузки и КЗ, подходит для частых операций
• С элегазовым выключателем — используется на особо ответственных объектах

---

3. По функциональному назначению

Каждая ячейка выполняет строго определённую функцию:

• Вводная ячейка — служит для подключения питающей линии
• Секционная ячейка — объединяет и разъединяет секции шин
• Трансформаторная — предназначена для подключения трансформатора
• Линейная — для подключения отходящих линий к распределительным сетям
• Ячейка собственных нужд (ЯСН) — обеспечивает питание цепей управления и сигнализации
• Учётная ячейка — содержит трансформаторы тока и напряжения, а также счётчики электроэнергии
• Заземляющая ячейка — с устройством заземления для проведения ремонтных работ

---

4. По степени автоматизации

• Ручного управления — операции производятся вручную: включение, отключение, заземление
• С дистанционным управлением — подключение к АСУТП, управление с пульта или SCADA
• Автоматизированные ячейки с микропроцессорной защитой — обеспечивают телеметрию, самодиагностику, защиту от КЗ, перегрузок, несанкционированного доступа

---

5. По исполнению конструкции

• Модульные (секционные) — собираются из стандартных ячеек по типу конструктора
• Компактные (блочные) — используются при ограниченном пространстве
• Стационарные (невыдвижные) — более простая и надёжная конструкция
• Выдвижные (шкаф с выкатным элементом) — удобны для обслуживания, позволяют быстро менять выключатель
• Шкафные (одностороннего обслуживания) — доступ только спереди
• Туннельные (двустороннего обслуживания) — применяются в распределительных устройствах высокого класса напряжения

---

6. По типу установки

• Для закрытых помещений (внутренней установки) — монтируются в распределительных пунктах, РП и ЗРУ
• Для наружной установки — ячейки размещаются в герметичных кожухах, защищены от атмосферных воздействий, применяются на открытых распределительных устройствах (ОРУ)

---

Обозначения и маркировки ячеек КСО

Наименование ячейки обычно указывает на её тип, серию, номинальное напряжение и конфигурацию. Например:

• КСО-292М — модернизированная камера одностороннего обслуживания
• КСО-203 — базовая серия с вакуумным выключателем
• КСО-298М1 — усовершенствованная серия с микропроцессорной защитой и автоматикой

Маркировка может также содержать информацию о назначении (вводная, линейная, трансформаторная), номинальном токе, комплектации.

---

Конструктивные особенности ячеек КСО

• Корпус из оцинкованной или окрашенной стали с антикоррозийной защитой
• Шторки и механизмы блокировки — исключают ошибки персонала при переключениях
• Контроль положения заземляющего ножа
• Окна и табло визуального контроля
• Наличие оптической или звуковой сигнализации

---

Преимущества ячеек КСО

• Простота монтажа и обслуживания
• Возможность сборки схемы любой сложности
• Компактность и надёжность конструкции
• Безопасность персонала за счёт механических блокировок
• Возможность модернизации и адаптации под разные схемы
• Совместимость с различными типами выключателей

---

Применение ячеек КСО

• Промышленные предприятия (металлургия, химия, машиностроение)
• Электросетевые компании и РЭС
• Железнодорожная и транспортная инфраструктура
• Объекты ЖКХ и строительства
• Энергетика и генерация
• Трансформаторные подстанции (КТП)
• Коммерческая и жилая недвижимость (подземные РП)

---
