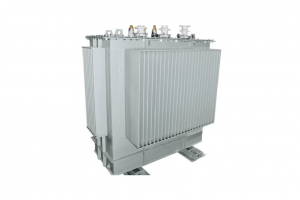

Силовые трансформаторы. Определение. Типы и виды

Силовые трансформаторы. Определение. Типы и виды
Задать вопрос
Хотите узнать больше об услуге? —просите нас!

Произведенная на электростанциях энергия до конечного потребителя проходит десятки и сотни километров. При этом часть её при передаче по проводам расходуется на нагрев проводников и другие технические потери. Для того чтобы повысить эффективность, на время передачи энергии, напряжение увеличивается в тысячи раз. Повышение на "входе" в ЛЭП и понижение на "выходе" перед потребителем происходит с помощью электротехнических устройств - силовых трансформаторов.

Изменение напряжения происходит за счет электромагнитной индукции между обмотками с разными параметрами, амплитуда переменного напряжение повышается без изменения частоты.

Существует большое разнообразие видов силовых трансформаторов, но как правило в конструкции каждого присутствуют следующие элементы:

  • Силовые вводы катушек ВН (высокого напряжения) и НН (низкого напряжения).

  • Устройства регулировки рабочего напряжения (коэффициента трансформации).

  • Систему охлаждения (отвода тепла)

  • Навесное дополнительное оборудования для обслуживания и контроля работы аппарата.

Система охлаждения бывает сухой (воздушной), масляной и негорючим жидким диэлектриком.

Основными позициями реализуемыми отделом продаж ПО СТЭЛЗ являются трансформаторы с масляным (ТМ, ТМГ, ТМЗ) и воздушным (ТС, ТСЗ, ТСЗЛ, ТСЗГЛ) охлаждением.

где,

Т — трехфазный трансформатор

М — охлаждение естественное масляное

З — трансформатор с азотной подушкой. Без расширителя и выводами во фланцах на стенках бака

Г — герметичное исполнение. Трансформатор в гофробаке без расширителя

С — охлаждение естественное воздушное. Открытое исполнение

СЗ — охлаждение естественное воздушное. Защищенное исполнение

Л — исполнение трансформатора с литой изоляцией


Мы производим и продаем трансформаторы номинальной мощностью до 2500 кВА
