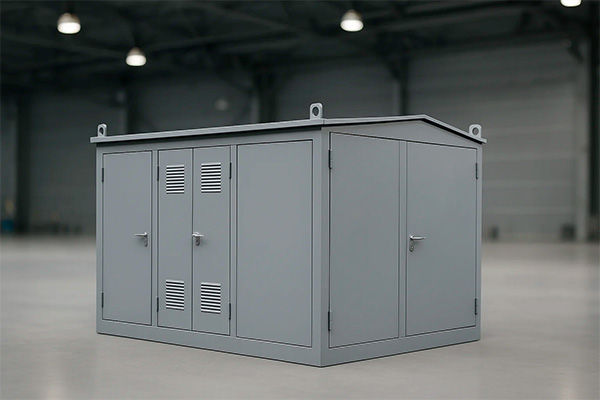

КТП. Применение, разновидности и конструктивные особенности

Что такое КТП

Современная комплектно-трансформаторная подстанция представляет собой многофункциональную установку, которая состоит из распределительных приборов, комплектных узлов, трансформаторов и других вспомогательных элементов. В электрической сети КТП выполняет функцию по снижению напряжения электрического тока при его приеме и передаче из высоковольтных линий 6 (10) кВ в обычные бытовые сети 0,4 кВ (380 В).

Применение трансформаторных подстанций

Главное назначение комплектных трансформаторных подстанций заключается в том, что они обеспечивают непрерывное и бесперебойное энергоснабжение. В зависимости от типа оборудования и самой подстанции она может обеспечивать работу следующих объектов:

• Предприятия области добывающей и перерабатывающей промышленности.
• Объекты жилищного и коммунального сектора.
• Фермерские, сельскохозяйственные объекты, сельские хозяйства.
• Дачные и коттеджные поселки.
• Объекты железнодорожной инфраструктуры.
• Торговые и развлекательные центры.
• Метрополитен.
• Строительные площадки.

Данное оборудование необходимо для эффективной и постоянной работы электрических сетей на любых объектах и в любых сферах деятельности. За счет его использования обеспечивается непрерывное и бесперебойное энергоснабжение.

Конструктивные особенности КТП

Для того чтобы правильно подобрать оборудование и настроить его работу необходимо понимать, как оно вообще устроено и работает. Важно разобраться как устроена трансформаторная подстанция и какими она обладает функциональными возможностями.

Можно выделить стандартный перечь оборудования для комплектно-трансформаторной подстанции:

• Силовые трансформаторы.
• Управление и защита. Все автоматизировано.
• РУ (распределительное устройство).
• Дополнительные элементы и техника.

Все элементы изготавливаются на предприятии со строгим контролем качества исполнения каждой детали и каждого элемента. В комплексе это обеспечивает беспрерывную и бесперебойную работу оборудования на протяжении длительного времени.

Разновидности КТП

Для того чтобы правильно подойти к выбору необходимо для начала определить какие бывают комплектно-трансформаторные подстанции в зависимости от их вида и области применения.

По способу изготовления конструкции их можно разделить на сборные, сборно-сварные и сварные.

По типу подключения бывают проходные и тупиковые.

Также стоит выделить одно- и двухтрансформаторные типы подстанции.

Важно понимать какие бывают типы подстанций в зависимости от их разновидности и непосредственно области применения:

• Мачтового типа. Применяются обычно на небольших сельскохозяйственных участках, в поселках городского типа или в коттеджных поселках.
• Подстанции киоскового типа. Обладают хорошей защитой от различных природных и внешних неблагоприятных влияний. Корпус изготавливается из толстого и прочного металла, что надежно защищает внутренние элементы и всю конструкцию.
• Внутрицеховые. Предназначены для использования внутри цехов на предприятиях различной сферы деятельности.
• Столбового типа. Устанавливаются на ЛЭП и предназначены для небольших участков и объектов.

При необходимости можно подобрать оборудование любого размера и мощности для самых различных объектов и целей использования.

Условия эксплуатации трансформаторных подстанций

Условия использования установлены различными нормативными и регуляторными актами. Согласно нормам, оборудование должно иметь следующие показатели:

• Температура воздуха при использовании хороших масляных трансформаторов: от –45º до +40ºС.
• Температура воздуха при использовании сухих обычных трансформаторов силового типа: от –1º до +40ºС.
• Влажность окружающего воздуха при t=20ºC: 80%.
• Скорость ветра: не более 35 м/с.
• Высота расположения над уровнем мора: до 1000 м.

При этих показателях срок эксплуатации современной комплектной трансформаторной подстанции составляет не менее чем 25 лет. Что и обеспечило широкий круг использования данного оборудования в самых различных сферах деятельности.
