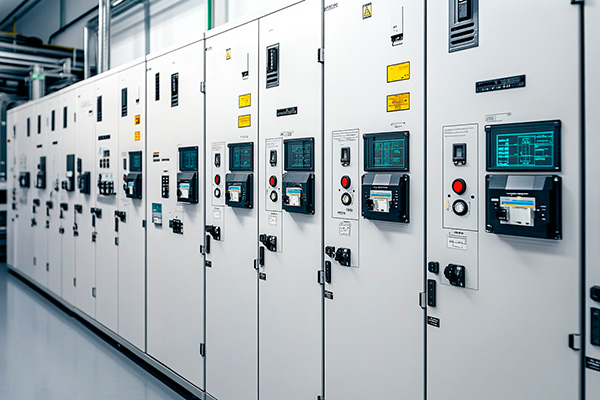

КРУ. Что такое комплектное распределительное устройство?

Комплектное распределительное устройство (КРУ) — это сборный элемент электроустановки, предназначенный для распределения, защиты и приема электроэнергии. Оно обеспечивает соединение и разъединение электрических цепей, а также контроль и защиту электрооборудования от перегрузок и коротких замыканий.

Назначение КРУ

Комплектное распределительное устройство служит для приема и распределения электрической энергии трехфазного переменного тока с частотой 50 Гц и напряжением 6 и 10 кВ. Оно применяется в распределительных устройствах энергетических систем и промышленных предприятий, а также на электростанциях для обеспечения собственных нужд.

Ячейки КРУ

КРУ — готовое заводское изделие, состоящее из унифицированных ячеек (шкафов) с встроенным электрооборудованием, готовых к монтажу. Благодаря плотной компоновке оборудования внутри шкафа, устройство занимает мало места по сравнению с установкой, собранной из отдельных компонентов.

Ячейки КРУ могут использоваться как по отдельности, так и в составе распределительных устройств подстанций, питающих несколько линий нагрузки. При установке нескольких ячеек вместе, они монтируются в один ряд с соединением боковых стенок шкафов. Преимущества такого решения делают КРУ основой для конструкций распределительных устройств низкого и среднего напряжения современных подстанций.

Состав КРУ

Комплектное распределительное устройство состоит из четырех зон:

  • Линейный отсек. Он доступен с тыловой и фасадной стороны шкафа, содержит приборы и аппараты основных цепей;
  • Отсек со сборными шинами;
  • Отсек с выключателем, установленным на выкатной тележке;
  • Релейный отсек с аппаратурой релейной защиты и вторичными цепями.

Сам корпус представляет собой сборную металлоконструкцию из оцинкованной стали толщиной около 2 мм, собранную с помощью болтовых соединений.

Сферы применения КРУ

КРУ применяются в схемах электроснабжения потребителей разных отраслей. Они могут использоваться как отдельно, так и в составе следующих электроустановок:

  • Понижающих и распределительных подстанций единой энергетической системы;
  • Отраслевых электрических подстанций, питающих потребителей промышленности и сельского хозяйства;
  • Подстанций, питающих нефтяную промышленность (например, буровые установки и нефтепроводы);
  • Распределительных подстанций городской инфраструктуры, снабжающих электроэнергией жилые кварталы и системы освещения городов;
  • В подстанциях для питания водных судов.

КРУ может быть как низковольтным (обычно до 1000 В), так и средневольтным (от 1 кВ до нескольких десятков кВ) в зависимости от конкретных требований и характеристик электросети.

Классификация КРУ по различным параметрам

КРУ по разделению на секции:

  • КРУ с одной секцией шин. Они менее популярны из-за недостатков в использовании;
  • КРУ с двумя и более сборными секциями шин состоят из нескольких секций с собственным питанием и нагрузкой, соединенных секционным выключателем;
  • Секционированные КРУ с обходным устройством используются на линиях с напряжением от 110 до 220 кВ;
  • КРУЭ (комплектное распределительное устройство с элегазовой изоляцией) — высоковольтное оборудование для распределения и передачи энергии в трехфазных сетях с частотой 50 Гц и номинальным напряжением 110 кВ.

КРУ по назначению делятся на:

  • КРУ;
  • КТП (комплектные трансформаторные подстанции) .

КРУ устанавливаются:

  • Внутри зданий;
  • Снаружи зданий.

КРУ по числу систем сборных шин:

  • С одной системой сборных шин;
  • С двумя системами сборных шин.

КРУ по структуре схемы используют:

  • Радиальную схему;
  • Кольцевую схему.

По климатическим условиям КРУ делят:

  • На общеклиматическое исполнение (О);
  • На общеклиматическое морское исполнение (ОМ);
  • На всеклиматическое исполнение (В);
  • Для холодного климата (ХЛ);
  • Для умеренного климата (У);
  • Для умеренного и холодного климата (УХЛ);
  • Для тропического климата (Т);
  • Для морского умеренно-холодного климата (М).

По типу конструкции КРУ бывают:

  • Выкатные;
  • Стационарные (коммутационный аппарат на тележке или установленный в шкафу).

КРУ по типу выключателя коммутационного аппарата бывают:

  • С масломасляным выключателем;
  • С электромагнитным выключателем;
  • С вакуумным выключателем.

КРУ по виду обслуживания делят на:

  • Одностороннее (шкафы стоят плотно к стене);
  • Двухстороннее (шкафы КРУ находятся на расстоянии от стены и других объектов).

Токопроводящие элементы в КРУ бывают:

  • В защищенном исполнении;
  • В открытом исполнении.

КРУ имеют два способа линейного вывода:

  • Воздушный;
  • Кабельный.

По используемому току КРУ делятся на:

  • Постоянный;
  • Переменный.

По условиям эксплуатации КРУ делятся:

  • Герметичные;
  • Водобрызгокаплезащищенные;
  • Взрывозащищенные;
  • Пылезащищенные.

КРУ по типу сборных шин:

  • С неизолированными шинами;
  • С изолированными шинами.

КРУ по виду высоковольтных соединений:

  • Кабельное
  • Шинное.

Также КРУ отличаются по номинальному току (от 630 до 4000 А), по напряжению (6(10) — 35 кВ) и по току термической стойкости (16, 20, 31,5, 40 кА).

Преимущества использования КРУ:

  • Удобство монтажа и обслуживания;
  • Эффективное распределение электроэнергии;
  • Защита электрооборудования;
  • Экономия места и ресурсов.

Применение комплектных распределительных устройств обеспечивает надежное и эффективное функционирование электротехнических систем, упрощает процессы установки и обслуживания, а также гарантирует безопасность работы электрооборудования.
