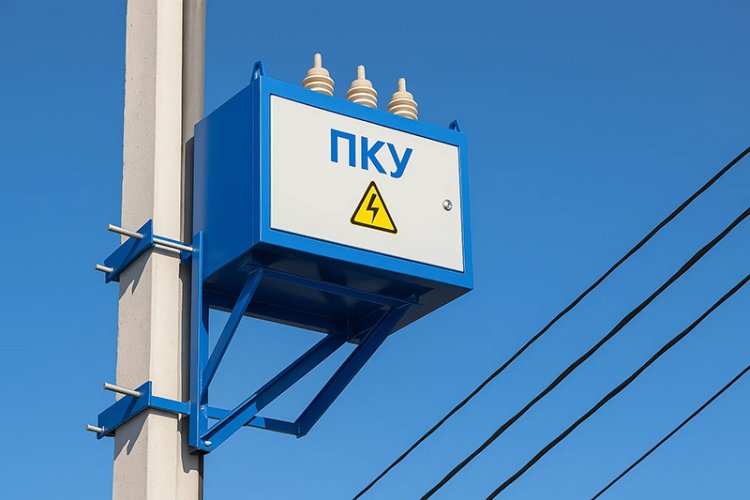

Что такое ПКУ?

ПКУ — это высоковольтный пункт коммерческого учета электрической энергии для наружной установки, рассчитанный на номинальное напряжение 6(10) киловольт. Предназначение: измерение и учет реактивной и активной электрической энергии прямого и обратного направления в цепях переменного трехфазного электрического тока частотой в 50 Гц и напряжением 6(10) киловольт. Еще одной из задач работы пункта коммерческого учета является передача измеренных и вычисленных параметров электроэнергии на пункт диспетчера по контролю, распределения и учета потребленной электрической энергии.

• модуль высоковольтного оборудования
• шкаф учета
• трансформаторы тока
• трансформаторы напряжения
• соединительные кабели
• модуль низковольтного оборудования

Корпус имеет внешний вид сборно-сварного блока с размещенной в нем аппаратурой. Изготовлен блок (модуль) ПКУ из высокопрочного металла, который предварительно покрыт антикоррозийным покрытием, что значительно продлевает его срок службы. Стороны модуля скреплены между собой при помощи сварочного оборудования, придающая дополнительную прочность. Окрашен модуль ПКУ порошковой краской преимущественно в серый или белый цвет. На боковых сторонах корпуса предусмотрены проушины для удобного монтажа (подъема на опоры линий электропередач).  Крыша пункта выполнена скатным образом, что позволяет не задерживаться на ней снежной шапке.

Для подключения ПКУ к высоковольтной линии электропередач на его верхней части установлены проходные изоляторы (до шести штук в зависимости от схемы). Для доступа к внутреннему оборудованию ПКУ в его корпусе вмотированы стальные двери одна или две (во втором случает двери имеют противоположное расположение) с запирающимся центральным замком. Двери имеют резиновый уплотнитель, что обеспечивает пункту дополнительную герметичность, влаго и пыле непроницаемость. Предусмотрена система заземления, которое присоединяется к нижней части ПКУ по средствам установленной там специальной бобышки.

Структура условного обозначения ПКУ

• ПКУ-Х-Х-Х-ХХ-У1
• ПКУ — пункт коммерческого учета
• Х — номинальное напряжения кВ
• Х — ток первичных цепей
• Х — класс точности трансформатора
• ХХ — схема включения счетчика и наличие модема
• У1 — климатическое исполнение и условия размещения по ГОСТ 15150

• номинальное рабочее напряжение — 6-10 кВ
• номинальная частота электрического тока — 50 Гц
• наибольшее рабочее напряжения — 7,2-12 кВ
• номинальный ток отключения — 12,5 кА
• номинальный ток главных цепей — от 5А до 600 А
• ток термической стойкости (в течении 1сек.) — от 0,4 кА до 40 кА
• ток электродинамической стойкости — от 1кА до 102 кА
• степень защиты по ГОСТ — IP54

• высота — 785 (1030) мм
• длина — 850 мм
• ширина 780 (880) мм
• масса около 290 кг

• температура воздуха от +45С до -45С
• высота монтажа над уровнем моря 1000 м
• относительная влажность не более 90% при t+25C
• безопасная окружающая воздушная среда
• климатическое исполнение и категория размещения У1
• уровень механического воздействия М2
• ветровой район — I-V
• район по гололеду — I-IV

Дополнительно на пункте коммерческого учета (ПКУ) есть возможность установки следующих элементов таких как: GSM модема, а также блока питания для для системы передачи информации учета.

• высоковольтный шкаф
• низковольтный шкаф
• провода вторичных цепей
• монтажные комплекты для установки и крепления ПКУ на опоре
• сопутствующая документация (паспорта, схемы, руководство по установки и прочее)
