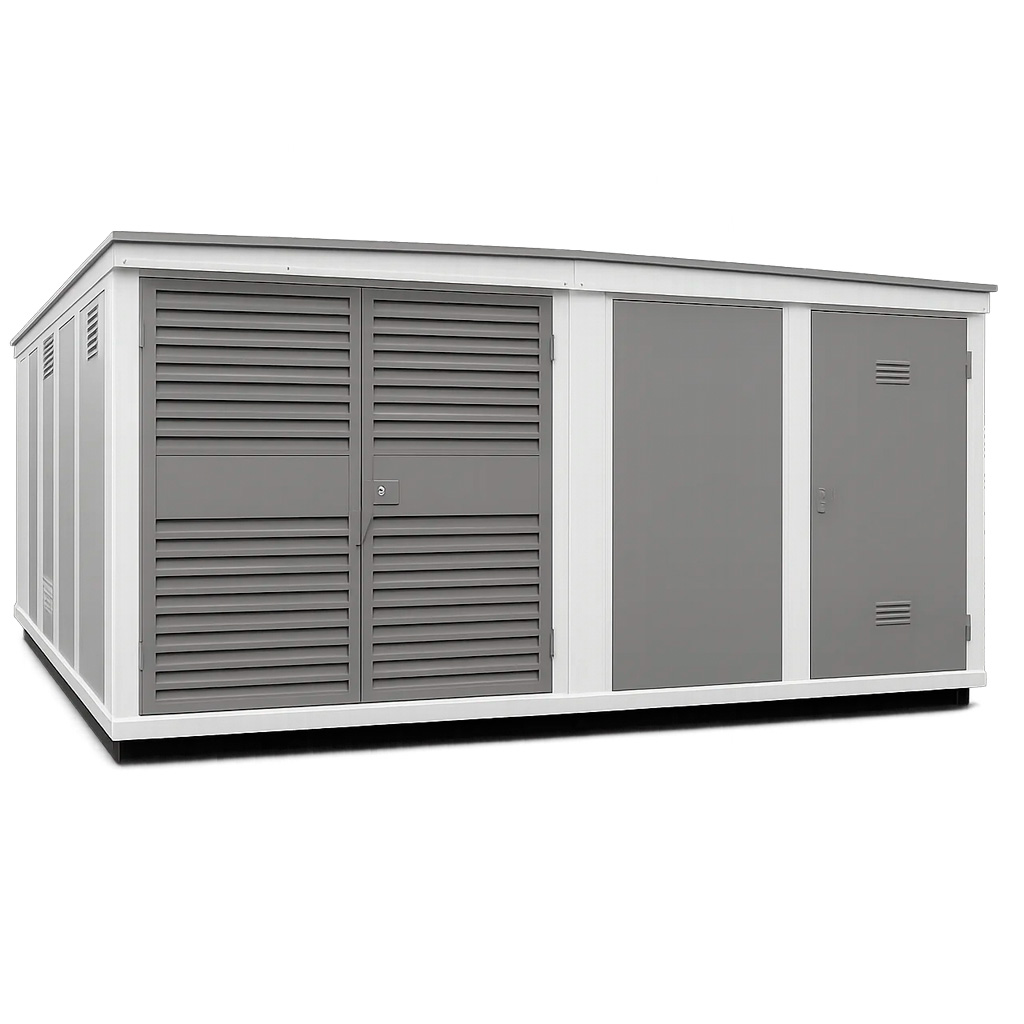

Подстанция 2КТП-П 2500 кВА в Челябинске

2КТП-П 2500 кВА — двухтрансформаторная комплектная трансформаторная подстанция проходного типа, предназначенная для приема электроэнергии напряжением 6 или 10 кВ, преобразования ее до уровня 0.4 кВ и дальнейшего распределения между низковольтными потребителями.

В состав подстанции входят два силовых трансформатора мощностью до 2500 кВА каждый, поэтому суммарная установленная трансформаторная мощность двухтрансформаторного исполнения может достигать 5000 кВА.

Для Челябинска и Челябинской области 2КТП-П 2500 может применяться на крупных промышленных предприятиях, металлургических и машиностроительных объектах, производственных комплексах, складских и логистических площадках, объектах инженерной инфраструктуры и других энергоемких объектах со значительной электрической нагрузкой.

Проходная схема предусматривает возможность не только подачи высокого напряжения непосредственно на трансформаторы, но и дальнейшего продолжения высоковольтной линии через подстанцию, если такое решение предусмотрено проектом.

Компания СТЭЛЗ осуществляет производство и поставку двухтрансформаторных проходных подстанций 2КТП-П 25–2500 кВА для объектов Челябинска и Челябинской области. Комплектация оборудования определяется техническим заданием, опросным листом, однолинейной схемой и проектной документацией.

Основные характеристики 2КТП-П 2500 кВА

К ключевым параметрам подстанции относятся:

• тип — двухтрансформаторная комплектная трансформаторная подстанция;
• исполнение — проходное;
• количество силовых трансформаторов — два;
• номинальная мощность одного трансформатора — 2500 кВА;
• суммарная установленная мощность — до 5000 кВА;
• напряжение ВН — 6 или 10 кВ по проекту;
• напряжение НН — 0.4 кВ;
• количество фаз — три;
• РУВН — по однолинейной схеме;
• РУНН — по структуре нагрузки объекта;
• секционирование — по проекту;
• система учета — по техническому заданию;
• автоматизация — по требованиям заказчика;
• климатическое исполнение — по условиям эксплуатации.

Точная комплектация определяется проектом конкретного объекта.

Электрическая схема и перечень аппаратуры

* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Что представляет собой 2КТП-П 2500

Подстанция представляет собой двухтрансформаторный энергетический узел, в котором два силовых трансформатора работают в составе общей системы распределения электроэнергии.

В типовом исполнении могут предусматриваться:

• высоковольтное распределительное устройство;
• два силовых трансформатора;
• два трансформаторных отсека;
• низковольтные распределительные устройства;
• секционный аппарат;
• системы учета;
• устройства защиты;
• автоматика;
• собственные нужды;
• внутренние электрические соединения.

Конкретная структура зависит от требований проекта.

Проходное исполнение 2КТП-П

Индекс «П» обозначает проходное исполнение.

Такое решение применяется, если высоковольтная схема предусматривает не только ввод питания в подстанцию, но и дальнейшее продолжение линии.

Это может быть актуально:

• в распределительных сетях промышленного предприятия;
• при последовательном расположении нескольких подстанций;
• при построении кольцевых схем;
• при магистральном электроснабжении;
• при необходимости дальнейшего питания других объектов.

Фактическая схема определяется проектной документацией.

Мощность двух трансформаторов по 2500 кВА

Каждый силовой трансформатор имеет номинальную мощность 2500 кВА.

При установке двух трансформаторов суммарная установленная мощность составляет 5000 кВА.

При этом необходимо учитывать, что реальная допустимая нагрузка зависит от параметров всей системы электроснабжения.

Учитываются:

• возможности внешней сети;
• допустимая мощность вводов;
• характеристики РУВН;
• токовая нагрузка РУНН;
• сечения кабелей;
• параметры сборных шин;
• режим работы трансформаторов;
• структура потребления.

Рабочая схема определяется электротехническими расчетами.

Режим работы двух трансформаторов

2КТП-П позволяет организовать различные режимы эксплуатации.

Возможны:

• раздельная работа двух трансформаторов;
• работа каждого трансформатора на собственную секцию;
• резервирование одной секции от другой;
• перераспределение нагрузки;
• временный вывод одного трансформатора;
• работа в аварийном или послеаварийном режиме.

Конкретная логика определяется схемой РУНН.

Секционирование РУНН

Для двухтрансформаторной подстанции часто предусматривается секционирование низковольтных шин.

Секционный аппарат позволяет:

• разделять нагрузку;
• менять эксплуатационный режим;
• реализовывать резервирование;
• переводить часть потребителей между секциями;
• локализовать отдельный участок системы;
• повысить гибкость эксплуатации.

Номинал и алгоритм работы аппарата определяются проектом.

2КТП-П 2500 для сети 10/0.4 кВ

Одним из распространенных вариантов является 2КТП-П 2500 10/0.4 кВ.

В этом случае высоковольтное оборудование рассчитывается на сеть 10 кВ.

Подбираются:

• вводные ячейки;
• проходные ячейки;
• коммутационная аппаратура;
• защитные устройства;
• силовые трансформаторы;
• кабельные соединения;
• измерительные устройства.

После преобразования формируется сеть 0.4 кВ.

2КТП-П 2500 для сети 6/0.4 кВ

Если объект подключается к сети 6 кВ, подстанция комплектуется соответствующим оборудованием.

Для исполнения 6/0.4 кВ подбираются:

• РУВН;
• силовые трансформаторы;
• вводные устройства;
• коммутационные аппараты;
• высоковольтные соединения;
• аппаратура защиты.

Исполнение определяется техническими условиями подключения.

Комплектация РУВН

Высоковольтное распределительное устройство формируется по однолинейной схеме.

В его состав могут входить:

• вводные ячейки;
• проходные ячейки;
• трансформаторные присоединения;
• секционные аппараты;
• выключатели нагрузки;
• вакуумные выключатели;
• разъединяющие устройства;
• ограничители перенапряжений;
• измерительные устройства;
• устройства релейной защиты.

Конкретный состав определяется техническим заданием.

СТЭЛЗ также производит КРУ, КРУН и КРУЭ и камеры КСО, которые могут использоваться при построении более сложных распределительных систем.

РУНН для 2КТП-П 2500

Низковольтная часть подстанции должна быть рассчитана на высокие рабочие токи.

В состав РУНН могут входить:

• два вводных автоматических выключателя;
• две секции сборных шин;
• секционный аппарат;
• отходящие автоматические выключатели;
• измерительные приборы;
• счетчики;
• устройства автоматики;
• сигнализация;
• система управления.

Количество отходящих линий определяется структурой нагрузки объекта.

Выбор силовых трансформаторов

Подстанция комплектуется двумя трансформаторами соответствующей мощности.

В зависимости от проекта могут использоваться:

• масляные трансформаторы ТМ;
• герметичные трансформаторы ТМГ;
• другие совместимые исполнения;
• сухие трансформаторы, если конструкция КТП рассчитана под их установку.

Тип трансформатора необходимо согласовать до разработки окончательной компоновки.

Два трансформатора ТМГ 2500

Одним из вариантов комплектации могут быть два трансформатора ТМГ 2500 кВА.

На сайте СТЭЛЗ представлен раздел силовых масляных трансформаторов ТМГ.

При подборе необходимо учитывать:

• номинальное напряжение;
• габариты оборудования;
• способ подключения;
• расположение выводов;
• вентиляцию;
• тепловой режим;
• параметры РУНН;
• условия обслуживания.

Подстанция должна быть спроектирована под конкретную модель трансформатора.

Два трансформатора ТМ 2500

В другом проекте могут применяться трансформаторы серии ТМ 2500 кВА.

СТЭЛЗ предлагает силовые масляные трансформаторы ТМ.

При выборе учитываются:

• класс напряжения;
• схема соединения;
• конструктивные размеры;
• особенности масляной системы;
• условия размещения;
• режим работы;
• требования к обслуживанию.

Конкретное исполнение определяется проектом.

Сухие трансформаторы 2500 кВА

В отдельных случаях возможно применение сухих трансформаторов.

Такое решение может быть связано с требованиями к пожарной безопасности, месту установки или условиям эксплуатации.

На сайте СТЭЛЗ представлен раздел сухих силовых трансформаторов.

Использование сухих трансформаторов необходимо учитывать на стадии проектирования корпуса подстанции.

Тепловой режим трансформаторов 2500 кВА

Два трансформатора мощностью по 2500 кВА создают значительное тепловыделение.

При проектировании учитываются:

• потери трансформаторов;
• вентиляция;
• температура окружающего воздуха;
• режим нагрузки;
• размеры трансформаторных отсеков;
• свободные зоны вокруг оборудования;
• требования производителя.

Система вентиляции рассчитывается под конкретную комплектацию.

2КТП-П 2500 для промышленного предприятия

Для Челябинска особенно актуально применение мощных двухтрансформаторных подстанций на промышленных объектах.

Потребителями электроэнергии могут быть:

• прокатное и металлургическое оборудование;
• мощные электродвигатели;
• производственные линии;
• станки;
• компрессорные установки;
• насосные станции;
• вентиляционные системы;
• сварочное оборудование;
• инженерная инфраструктура.

Двухтрансформаторная схема позволяет распределить нагрузку между двумя секциями.

2КТП-П 2500 для металлургического производства

Для металлургических предприятий характерны высокие и переменные электрические нагрузки.

2КТП-П 2500 может использоваться как часть системы электроснабжения:

• прокатных производств;
• металлообрабатывающих участков;
• литейных производств;
• вспомогательных цехов;
• компрессорных станций;
• насосных установок;
• систем вентиляции;
• складской инфраструктуры.

Фактическая мощность подбирается только по расчету.

2КТП-П 2500 для машиностроительного предприятия

На машиностроительных объектах нагрузку могут формировать:

• станочное оборудование;
• сварочные комплексы;
• окрасочные линии;
• вентиляционные системы;
• компрессоры;
• подъемные механизмы;
• испытательное оборудование;
• административные и складские зоны.

Разделение между двумя трансформаторами позволяет гибко распределить такие нагрузки.

2КТП-П 2500 для логистического комплекса

Подстанция может применяться и на крупных складских объектах Челябинской области.

Электрическая нагрузка может включать:

• складскую автоматику;
• погрузочное оборудование;
• холодильные системы;
• вентиляцию;
• отопление;
• освещение;
• зарядные станции;
• серверное оборудование;
• административные помещения.

Двухсекционная схема позволяет оптимально распределить нагрузку между потребителями.

Категория надежности электроснабжения

Два силовых трансформатора создают возможности для повышения надежности, однако сама двухтрансформаторная схема не определяет автоматически категорию электроснабжения.

Необходимо учитывать:

• число независимых источников;
• схему внешнего питания;
• конфигурацию РУВН;
• возможность резервирования;
• допустимую нагрузку одного трансформатора;
• параметры секционного аппарата.

Все решения фиксируются проектом.

Резервирование нагрузки

При соответствующей схеме часть потребителей может быть переведена на второй трансформатор.

Для этого необходимо проверить:

• мощность рабочего трансформатора;
• допустимую токовую нагрузку;
• параметры шин;
• характеристики секционного аппарата;
• мощность резервируемых потребителей;
• допустимые аварийные режимы.

Резервирование должно быть рассчитано заранее.

Проходная схема и дальнейшее питание линии

Главная особенность 2КТП-П — возможность продолжения высоковольтной линии.

Подстанция может выступать промежуточным узлом распределительной сети.

Высоковольтная часть может включать:

• вводное присоединение;
• два трансформаторных присоединения;
• проходное присоединение;
• коммутационные аппараты;
• защитные устройства;
• измерительное оборудование.

Конкретная схема определяется проектом сети.

2КТП-П и тупиковая 2КТП

Тупиковая подстанция устанавливается в конечной точке линии.

Проходное исполнение применяется, если высоковольтную сеть необходимо продолжить дальше.

Выбор зависит от:

• топологии сети;
• количества подключаемых объектов;
• схемы внешнего электроснабжения;
• перспектив расширения;
• требований эксплуатирующей организации.

На сайте СТЭЛЗ представлены двухтрансформаторные тупиковые подстанции 2КТП-Т.

2КТП-П 2500 при новом строительстве

Для нового объекта сначала определяются основные электрические характеристики.

В техническом задании указываются:

• мощность трансформаторов;
• напряжение ВН;
• напряжение НН;
• схема внешнего питания;
• количество вводов;
• схема РУВН;
• структура РУНН;
• количество отходящих линий;
• требования к учету;
• автоматизация;
• климатическое исполнение.

После этого формируется комплектация подстанции.

2КТП-П 2500 при реконструкции

Подстанция может применяться при реконструкции существующего объекта.

Перед модернизацией проверяются:

• возможности внешней сети;
• существующие кабельные линии;
• характеристики РУВН;
• параметры РУНН;
• расчетная нагрузка;
• площадка для установки;
• существующая схема питания.

Увеличение мощности может потребовать модернизации всей системы электроснабжения.

Замена существующей подстанции

При замене старой КТП на 2КТП-П 2500 необходимо сопоставить:

• класс напряжения;
• мощность;
• электрическую схему;
• количество вводов;
• количество отходящих линий;
• кабельные подключения;
• размеры оборудования;
• расположение вводов.

Для подготовки предложения желательно предоставить существующую однолинейную схему.

Увеличение мощности до 2×2500 кВА

Переход на два трансформатора 2500 кВА означает существенное увеличение мощности.

Перед этим необходимо проверить:

• выделенную мощность;
• возможности питающей сети;
• пропускную способность кабелей;
• высоковольтную коммутацию;
• РУНН;
• шинные системы;
• низковольтную кабельную сеть.

Без модернизации смежного оборудования увеличение мощности может быть невозможно.

2КТП-П 2500 и 2КТП-П 1600

Исполнение с трансформаторами 1600 кВА имеет меньшую установленную мощность.

При переходе к 2×2500 кВА возрастают:

• токи 0.4 кВ;
• требования к шинной системе;
• параметры вводных автоматов;
• сечения кабелей;
• тепловыделение;
• габариты оборудования.

Выбор мощности выполняется по нагрузке объекта.

2КТП-П 2500 и 2КТП-П 1250

У 2КТП-П с двумя трансформаторами 1250 кВА суммарная установленная мощность составляет 2500 кВА.

У 2КТП-П 2500 она достигает 5000 кВА.

Разница влияет на:

• РУНН;
• токовые нагрузки;
• кабели;
• габариты;
• трансформаторные отсеки;
• параметры внешней сети.

Сравнивать варианты необходимо комплексно.

2КТП-П 2500 и однотрансформаторная КТП 2500

Однотрансформаторная КТП 2500 оснащается одним трансформатором.

2КТП-П 2500 — двумя.

Двухтрансформаторная схема позволяет:

• распределить нагрузку;
• секционировать РУНН;
• реализовать резервные режимы;
• повысить эксплуатационную гибкость;
• выводить один трансформатор на обслуживание.

Если объекту достаточно одного трансформатора, можно рассмотреть проходные КТП-П 25–2500 кВА.

Габариты 2КТП-П 2500

Габариты определяются только после согласования комплектации.

На них влияют:

• тип трансформаторов;
• схема РУВН;
• количество ячеек;
• структура РУНН;
• количество отходящих линий;
• исполнение корпуса;
• эксплуатационные проходы;
• дополнительное оборудование.

Универсальных размеров для всех вариантов нет.

Кабельные вводы и выводы

На этапе проектирования определяются:

• вводы 6 или 10 кВ;
• проходная линия;
• подключения трансформаторов;
• отходящие линии 0.4 кВ;
• кабельные каналы;
• трассы на площадке.

Эти параметры необходимо согласовать до производства.

Система учета электроэнергии

В состав КТП могут включаться:

• коммерческий учет;
• технический учет;
• трансформаторы тока;
• измерительные трансформаторы;
• счетчики;
• устройства передачи данных;
• отдельные цепи учета.

Схема определяется техническими условиями.

Автоматика 2КТП-П

Могут предусматриваться:

• контроль состояния вводов;
• управление аппаратами;
• контроль секционного выключателя;
• аварийная сигнализация;
• дистанционная передача параметров;
• автоматический ввод резерва.

Состав системы автоматики определяется проектом.

Собственные нужды подстанции

В состав цепей собственных нужд могут входить:

• внутреннее освещение;
• отопление;
• вентиляция;
• сервисные розетки;
• питание автоматики;
• сигнализация.

Состав зависит от исполнения КТП.

Климатическое исполнение для Челябинска

При изготовлении подстанции для Челябинска и Челябинской области особенно важно учитывать эксплуатацию в условиях холодного климата и значительных сезонных перепадов температуры.

При проектировании определяются:

• температурный диапазон;
• климатическое исполнение;
• снеговая нагрузка;
• ветровая нагрузка;
• требования к отоплению;
• вентиляция;
• условия технического обслуживания.

Точные параметры устанавливаются проектом.

Размещение 2КТП-П 2500 на площадке

Подстанция такого класса требует подготовки площадки.

Необходимо учитывать:

• размеры оборудования;
• подъезд тяжелого транспорта;
• условия разгрузки;
• монтаж трансформаторов;
• кабельные трассы;
• эксплуатационные проходы;
• требования безопасности;
• дальнейшее обслуживание.

Компоновка площадки должна быть согласована с проектом.

Фундамент под подстанцию

Основание рассчитывается с учетом:

• массы корпуса;
• массы двух трансформаторов;
• конструкции оборудования;
• характеристик грунта;
• климатических условий;
• кабельных каналов;
• требований к монтажу.

Универсальной схемы основания не существует.

Заземление 2КТП-П

К системе заземления подключаются предусмотренные проектом металлические части.

В том числе:

• корпус подстанции;
• силовые трансформаторы;
• РУВН;
• РУНН;
• двери;
• панели;
• кабельные конструкции.

Параметры заземляющего устройства определяются проектом.

Подбор 2КТП-П 2500 для объекта

Для расчета и подготовки предложения рекомендуется предоставить:

• мощность двух трансформаторов;
• напряжение ВН;
• напряжение НН;
• однолинейную схему;
• количество вводов;
• требования к проходной схеме;
• количество отходящих линий;
• номиналы аппаратов;
• требования к учету;
• требования к автоматизации;
• условия установки;
• климатическое исполнение.

Для передачи исходных данных можно использовать опросные листы СТЭЛЗ.

Связанное оборудование и внутренняя перелинковка

Для расширения структуры электроснабжения и сравнения вариантов можно использовать связанные разделы каталога СТЭЛЗ:

• двухтрансформаторные проходные подстанции 2КТП-П 25–2500 кВА;
• проходные подстанции КТП-П 25–2500 кВА;
• двухтрансформаторные тупиковые подстанции 2КТП-Т;
• силовые трансформаторы ТМГ;
• силовые трансформаторы ТМ;
• сухие трансформаторы;
• КРУ, КРУН и КРУЭ;
• камеры КСО.

Такая перелинковка связывает страницу 2КТП-П 2500 в Челябинске с трансформаторами, соседними типами КТП и высоковольтным оборудованием СТЭЛЗ.

Цена 2КТП-П 2500 кВА в Челябинске

Стоимость подстанции рассчитывается индивидуально.

На цену влияют:

• тип двух трансформаторов;
• производитель силовых трансформаторов;
• напряжение ВН;
• схема РУВН;
• количество ячеек;
• конфигурация РУНН;
• номиналы вводных аппаратов;
• секционный выключатель;
• количество отходящих линий;
• система учета;
• автоматика;
• наличие АВР;
• корпус;
• климатическое исполнение;
• дополнительное оборудование;
• условия доставки в Челябинск.

Для точного расчета требуется согласовать полную комплектацию.

Купить подстанцию 2КТП-П 2500 кВА в Челябинске

Компания СТЭЛЗ осуществляет производство и поставку двухтрансформаторных проходных подстанций 2КТП-П 2500 кВА для промышленных, металлургических, машиностроительных, складских, логистических и инфраструктурных объектов Челябинска и Челябинской области.

Подстанция может изготавливаться для:

• нового строительства;
• увеличения мощности действующего предприятия;
• реконструкции энергоузла;
• модернизации системы электроснабжения;
• замены существующей КТП.

Для подготовки технического предложения и расчета стоимости можно предоставить техническое задание, проект, спецификацию, однолинейную схему или заполненный опросный лист с указанием мощности трансформаторов, напряжения 6/10 кВ, схемы РУВН и РУНН, количества вводов и отходящих линий.

СТЭЛЗ организует поставку 2КТП-П 2500 кВА в Челябинск и Челябинскую область с учетом комплектации, габаритов транспортных блоков и условий площадки заказчика.
