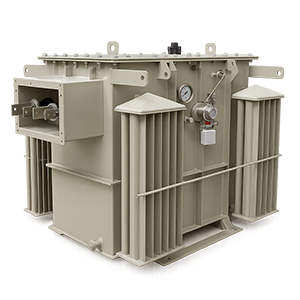

Трансформатор ТМЗ 400/10(6)/0.4 в Челябинске

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Технические характеристики трансформаторов ТМЗ

Назначение трансформаторов ТМЗ

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.

Условия эксплуатации трансформаторов ТМЗ

Трансформаторы предназначены для работы в условиях умеренного (от +40 до –45 °С) или умеренно-холодного (от +40 до –60 °С) климата. Высота установки над уровнем моря не более 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, снижающих параметры оборудования в недопустимых пределах. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Конструкция трансформаторов ТМЗ

ТМЗ – трансформатор герметичный без расширителя, объемное расширение масла при его работе компенсируется объемом азотной подушки, расположенной над зеркалом масла в баке. Конструкция вводов имеет фланцевое исполнение. Бак трансформатора ТМЗ имеет высокую механическую прочность и выдерживает избыточное давление до 75 кПА и остаточное давление до 50 кПА. Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН и термосифонного фильтра (только для трансформаторов мощностью 1000 кВА и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН. Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. На крышке или стенке бака расположены привод переключателя с указателем положений, клапан предохранительный и другие устройства. Вводы ВН и НН съемные, допускающие замену изоляторов без подъема активной части. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
