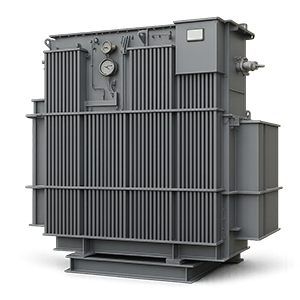

Трансформатор ТМЗ 1000/10(6)/0.4

Трансформатор ТМЗ 1000/10(6)/0.4 в Челябинске

от 662 800 руб.

Чтобы купить Трансформатор ТМЗ 1000/10(6)/0.4 в Челябинске, опишите продукцию или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный расчет в течение 1 дня

Заполнить опросный лист>

Оформите заявку и мы поставим Вам подстанцию со сроком гарантии до 3 лет и сроком службы более 25 лет.
В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

Доставка продукции

Трансформатор ТМЗ 1000/10(6)/0.4 можно доставить манипулятором в Челябинске. Доступны варианты доставки автотранспортом партнерских компаний по всей России и странам СНГ или самовывоз с погрузкой силами поставщика. Самовывоз осуществляется со склада по предварительной договоренности.

Трансформатор ТМЗ 1000/10(6)/0,4 — промышленная надёжность, энергоэффективность и герметичность



ТМЗ 1000/10(6)/0,4 — это масляный двухобмоточный трансформатор мощностью 1000 кВА, предназначенный для работы в распределительных сетях 6 или 10 кВ. Он служит для понижения напряжения до 0,4 кВ и применяется на объектах с высокой нагрузкой. Выполненный в герметичном исполнении, трансформатор не требует постоянного обслуживания и устойчив к перепадам температур и внешним воздействиям. Производится на мощностях ПО «СТЭЛЗ» в соответствии с требованиями ГОСТ и ТУ.



Назначение трансформатора ТМЗ-1000

Данный трансформатор используется для преобразования электроэнергии на подстанциях различного типа и в составе распределительных сетей. Модель ТМЗ 1000 кВА успешно применяется:

  • на промышленных предприятиях, производственных линиях и машиностроении;

  • в жилом строительстве и инфраструктуре мегаполисов;

  • для энергоснабжения торгово-логистических комплексов;

  • в составе КТП тупикового, проходного или мачтового типа;

  • на строительных площадках и временных объектах;

  • в энергосетях агропромышленного сектора и ЖКХ.



Благодаря герметичной конструкции, трансформатор устойчив к внешним климатическим и механическим нагрузкам и может эксплуатироваться в удалённых и труднодоступных регионах.



Технические характеристики трансформаторов ТМЗ

Номинальная мощность Потери, ВТ КЗ Потери, Вт ХХ Ток, % ХХ Напряжение, % КЗ Габаритные размеры ТМЗ, мм (Д х Ш х В) Масса, кг
ТМЗ-250 3700 740 2,3 4,5 1800 х 1200 х 1750 1400
ТМЗ-400 5500 950 2,1 4,5 1850 х 1250 х 1800 1800
ТМЗ-630 7600 1310 1,8 5,5 1863 х 1180 х 1465 2150
ТМЗ-1000 10800 1900 1,2 5,5 1955 х 1185 х 1580 2725
ТМЗ-1250 10800 2650 1,2 4,8 2120 х 1260 х 1985 3920
ТМЗ-1600 16500 2650 1,0 6,0 2160 х 1260 х 1985 4150
ТМЗ-2500 24000 3750 0,8 6,0 2290 х 1390 х 2630 7100



Конструктивные особенности ТМЗ 1000



Герметичная система с азотной подушкой

Трансформатор не имеет расширительного бака. Компенсация расширения масла осуществляется за счёт азотной подушки, что исключает контакт масла с воздухом и продлевает срок его службы.

Корпус и бак

  • Сварной корпус повышенной прочности

  • Выдерживает избыточное давление до 75 кПа

  • Имеет опорные лапы, сливную пробку с функцией отбора пробы, заземляющую пластину

  • Возможна установка предохранительного клапана, маслоуказателя и температурных датчиков

Обмотки и регулировка

  • Блочная технология: обмотка ВН наматывается на НН

  • Материал — алюминий (по умолчанию) или медь (по заказу)

  • Переключатель напряжения (ПБВ) для подстройки напряжения

  • Регулировочные отводы выведены в верхнюю часть обмотки ВН

  • Применяется ярмовая осевая прессовка с фиксацией активной части в баке

Активная часть

  • Магнитопровод: стержневой, плоскошихтованный, из холоднокатаной электротехнической стали

  • Переключатель расположен над активной частью, соединён с контактами обмотки ВН

  • Внутренние соединения надёжно зафиксированы, исключая смещения при вибрации

Вводы

  • ВН и НН — фланцевого типа, съёмные, допускают замену без демонтажа активной части

  • Герметичность обеспечивается маслостойкими резиновыми уплотнениями

Термосифонный фильтр

Установлен в стандартной комплектации — для фильтрации масла и продления ресурса трансформатора.




Условия эксплуатации

  • Температурный диапазон: от –45 °C до +40 °C (до –60 °C — исполнение УХЛ1)

  • Высота над уровнем моря: до 1000 м

  • Защита от пыли и агрессивных газов: необходима при эксплуатации в промышленных зонах

  • Установка: на открытом воздухе или в закрытом помещении

  • Категория размещения: У1, УХЛ1




Преимущества трансформаторов ТМЗ от ПО «СТЭЛЗ»

Увеличенный срок службы — благодаря герметичной конструкции и высококачественным материалам
Низкие потери холостого хода и короткого замыкания — экономия электроэнергии
Стабильная работа при высоких нагрузках
Универсальность — применим в разных отраслях, легко встраивается в стандартные КТП
Гарантированное качество — соответствие ГОСТ 11677-85, сертифицировано
Техническая поддержка — помощь в подборе, запуске, эксплуатации




ПО «СТЭЛЗ» — эксперт в силовых трансформаторах

  • 🏭 Полный производственный цикл: от проектирования до испытаний

  • 📦 Наличие на складе популярных типоразмеров

  • 🔧 Индивидуальная комплектация под проект

  • 📜 Поставка с документами: паспорт, сертификаты, протоколы испытаний

  • 🚛 Доставка по всей России и СНГ

  • 🤝 Работаем с B2B-сектором: застройщики, подрядчики, сетевые компании, инжиниринговые центры




Как заказать ТМЗ 1000/10(6)/0,4

Для заказа трансформатора ТМЗ 1000 кВА и получения консультации свяжитесь с нашими специалистами через сайт или по телефону. Мы подготовим техническое и коммерческое предложение с учётом ваших требований, сроков и условий поставки.



📩 Оставьте заявку сейчас — ответим в течение 1 рабочего дня.
